Cobertura del repetidor R84 Henares

Creative Commons License

Principal → Centro de Recursos de Radio VHF/UHF → Cobertura del repetidor R84 Henares

Simulación realizada con Radio Mobile for Windows 11.6.5. Se considera el mapa de cobertura para una estación móvil tipo en la banda de 70 cm.

PARÁMETROS DEL REPETIDOR:

Modelo Yaesu VX-2000U

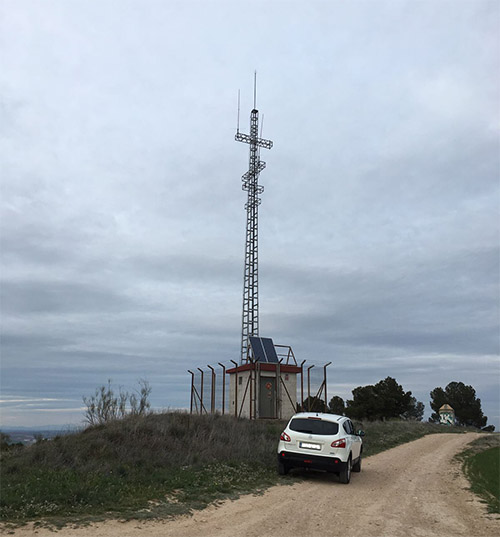

Ubicación Corredor del Henares (Madrid)
Canalización R84: 439.000 MHz -7.6 MHz
Potencia de transmisión 5 W
Sensibilidad del receptor 0.2/0.25 µV @ 12 dB SINAD
Antena Colineal Diamond X6000
Ganancia de la antena 9 dBi
Altura de la torre 12 m
Línea de transmisión 15 m, Cellflex 1/2, 6.8 dB / 100 m
Pérdidas de inserción del duplexor 0.9 dB

PARÁMETROS DE LA ESTACIÓN MÓVIL:

Potencia de transmisión 10 W
Sensibilidad del receptor 0.2 @ 12 dB SINAD
Antena Diamond AZ504SP
Ganancia de la antena 2.15 dBi @ 440 MHz
Altura de la antena 2 m
Línea de transmisión 2 m, RG-58, 39.4 dB / 100 m @ 400 MHz

PARÁMETROS DE LA RED:

Frecuencia mínima 432 MHz
Frecuencia máxima 439 MHz
Modo de variabilidad Móvil, 50 % del tiempo, 70 % de las ubicaciones
Zona climática Continental templada
Refractividad de la superficie 301 N
Conductividad del terreno 0,005 S/m
Permitividad relativa del terreno 15
Modelo digital del terreno SRTM DTED

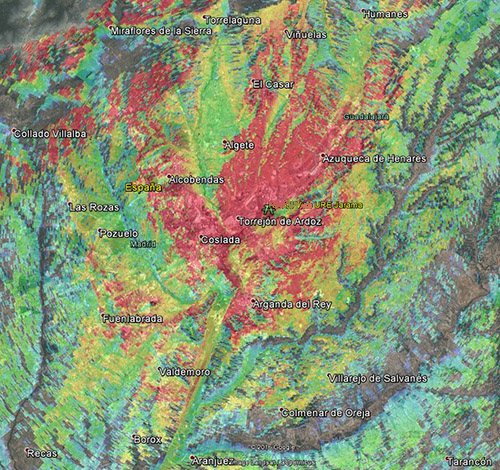

Cobertura del repetidor R84 Henares en Google Earth:

Cobertura_R84_Henares.zip

Instrucciones: para visualizar el mapa, se requiere la aplicación Google Earth. Descargar y descomprimir el fichero zip en una carpeta y hacer doble click en el fichero kml. El mapa se cargará automáticamente como una capa de Google Earth.

ESCALA DE COLORES PARA LOS NIVELES DE RECEPCIÓN:
