Antena dipolo plegado con carga Invelco AT-110
Principal → Centro de Recursos de Radio HF → Antenas de HF → Invelco AT-110 → Simulación (modelo 1) |
This article is also available in English (este artículo también está disponible en inglés).
5. Simulación de la antena AT-110A (modelo 1).
En este apartado se muestran los resultados de la simulación de la antena Invelco AT-110A, utilizando el modelo 1 de 4Nec2 expuesto en el apartado 2. Los valores de L, S, R y Phi pueden consultarse en el manual de la antena.
En todas las simulaciones se considera una tierra del tipo medio, con una conductividad de 0.005 S/m y una constante dieléctrica de 13.
Se simularán frecuencias F discretas en todo el rango de trabajo de la antena (2-30 MHz), a intervalos de 1 MHz y de 200 kHz cuando sea necesario.
Por otro lado, los cálculos de ROE se referirán a una impedancia característica de 450 ohmios (balun de relación 9:1 para trabajar con radios de 50 ohmios).
Se simularán instalaciones de antena con mástiles de longitud HM igual a 9 m, 12 m, 15 m y 18 m, siendo en todos los casos la altura de instalación HE igual a 0,5 m. En estos cuatro casos, los ángulos entre los brazos de la antena serán, respectivamente, de 144º, 131º, 117º y 102º.
Finalmente, en todas las simulaciones se empleará una resolución de 1 grado.
5.1. Cálculo de la relación de onda estacionaria (ROE).

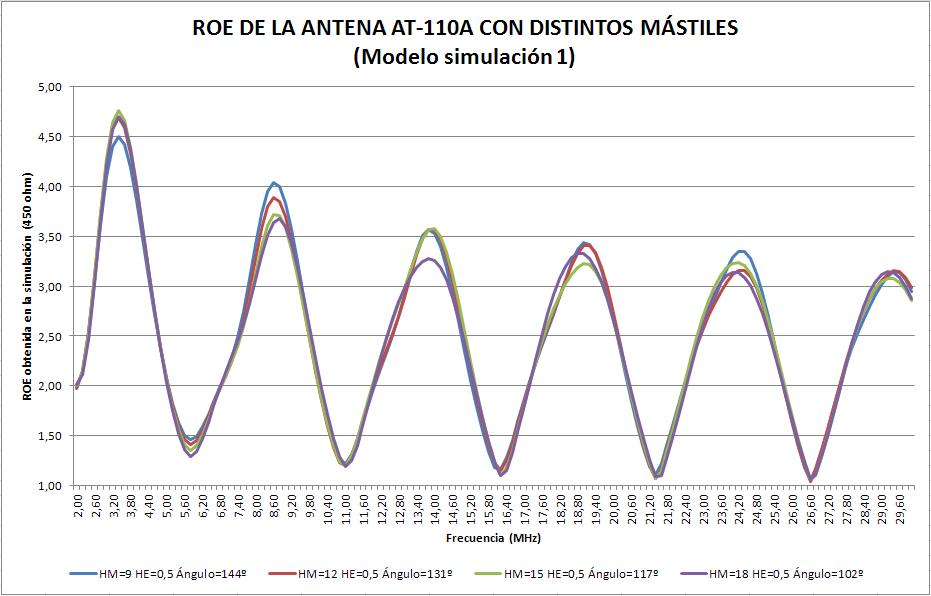

En la fig.5 se muestran los resultados de ROE obtenidos con la simulación del modelo 1. Pulse en la imagen para verla a tamaño grande.
Los resultados se analizan en el apartado 7.
5.2. Simulación de diagramas de radiación.
En este apartado se ofrecen los resultados obtenidos con el modelo de simulación 1 (ver apartado 2.1). Se muestran los diagramas para frecuencias entre 2 MHz y 30 MHz, a intervalos de 1 MHz y para mástiles de 9, 12, 15 y 18 m, instalando la antena en V invertida y con los extremos a medio metro del suelo.
Todos los diagramas de radiación mostrados se corresponden con los planos de máxima radiación en cada frecuencia. En el caso de los diagramas verticales, se muestra en qué plano de acimut se ha realizado corte. Del mismo modo, en el caso de los diagramas horizontales, se muestra en qué plano de elevación se ha realizado el corte. En todos los casos se muestra, en rojo, la posición de la antena. Tenga esto en consideración a la hora de comparar diagramas de distintas frecuencias.
Recuerde que, en las simulaciones realizadas, el acimut es el ángulo horizontal respecto a la antena (medido desde el eje Y hacia el eje X en el sentido de las agujas del reloj). La elevación es el ángulo vertical respecto al suelo (medido desde el eje Y hacia el eje Z). En la fig.2 se muestra un esquema explicativo del sistema de referencia utilizado.
De este modo, la antena siempre se ubica en el plano de acimut 0º, siendo 90º la dirección perpendicular a la misma hacia adelante. La elevación de 90º corresponde a la dirección perpendicular al suelo (NVIS).
También se muestran unas gráficas de ganancia máxima de la antena para cada configuración de instalación, indicándose para qué valores de acimut y elevación se consigue dicha ganancia máxima. Estas gráficas pueden ser de utilizad para realizar el apuntamiento de la antena.
En cada caso, pulse en cada una de las imágenes para verla a tamaño grande. Los resultados se analizarán en en el apartado 7.

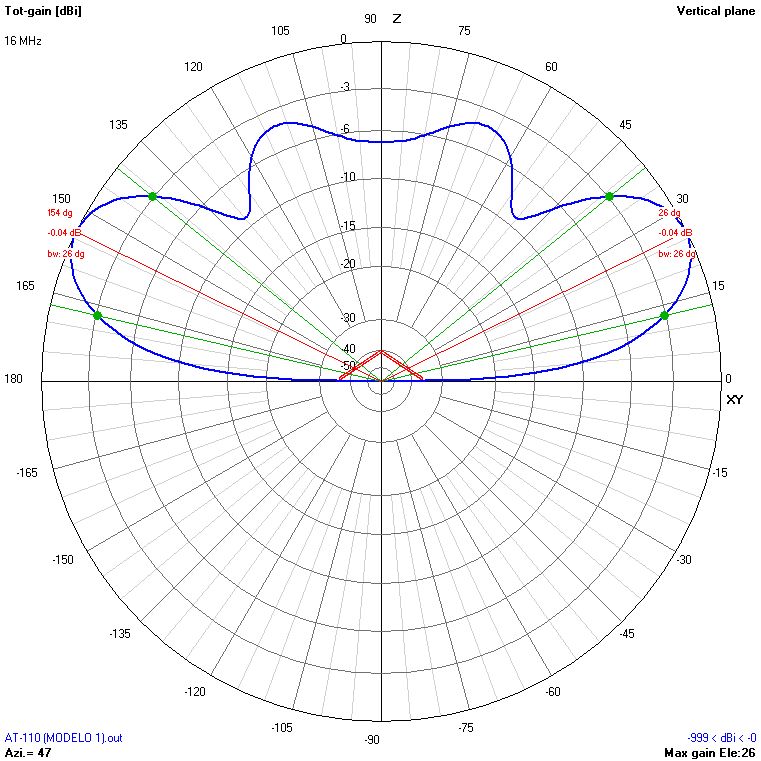

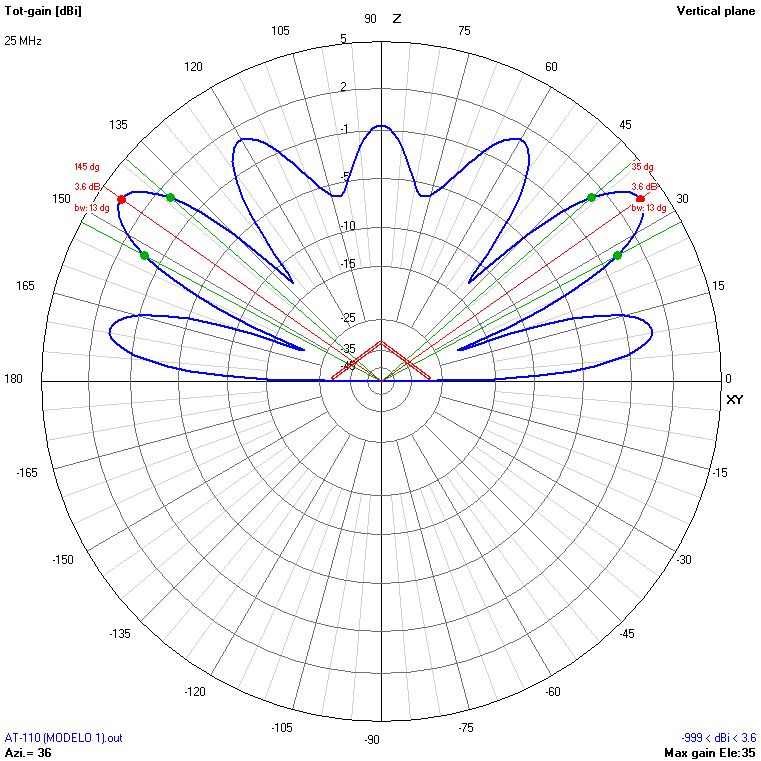

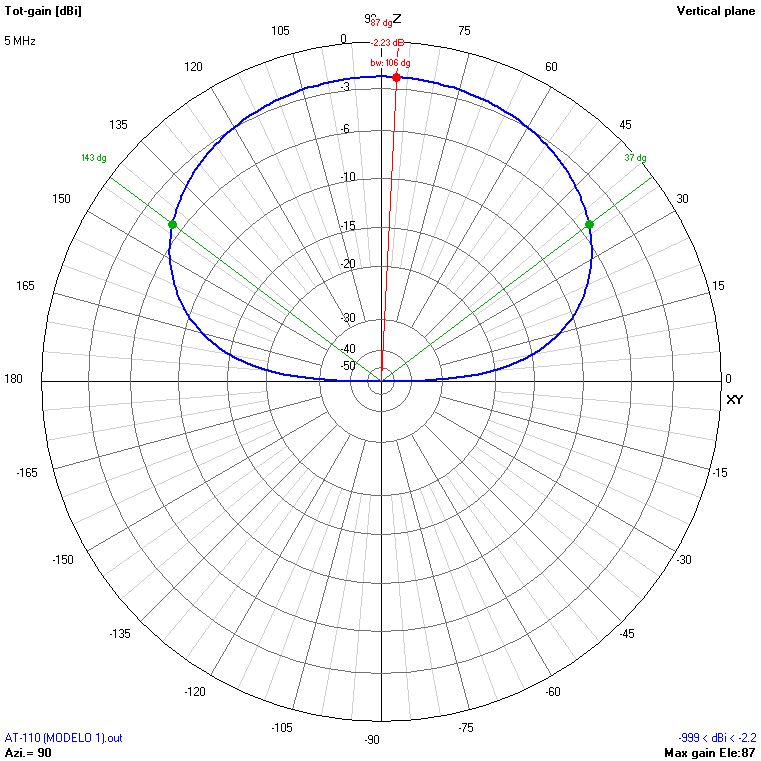

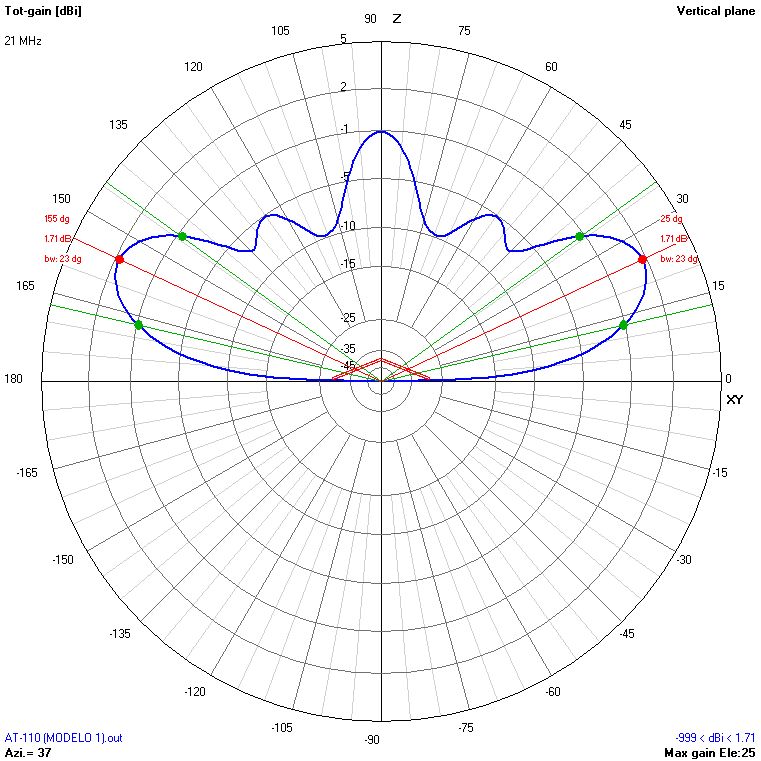

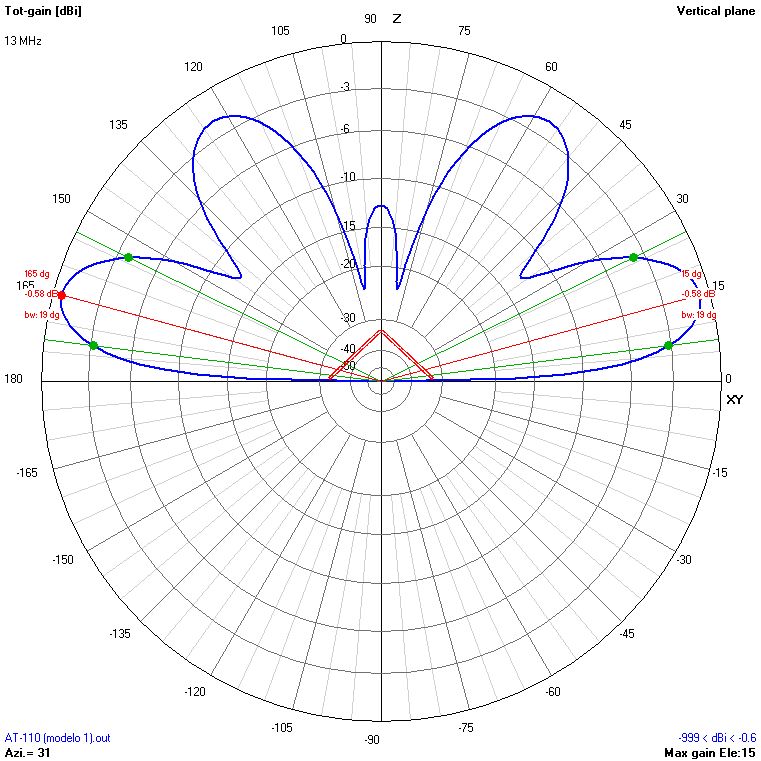

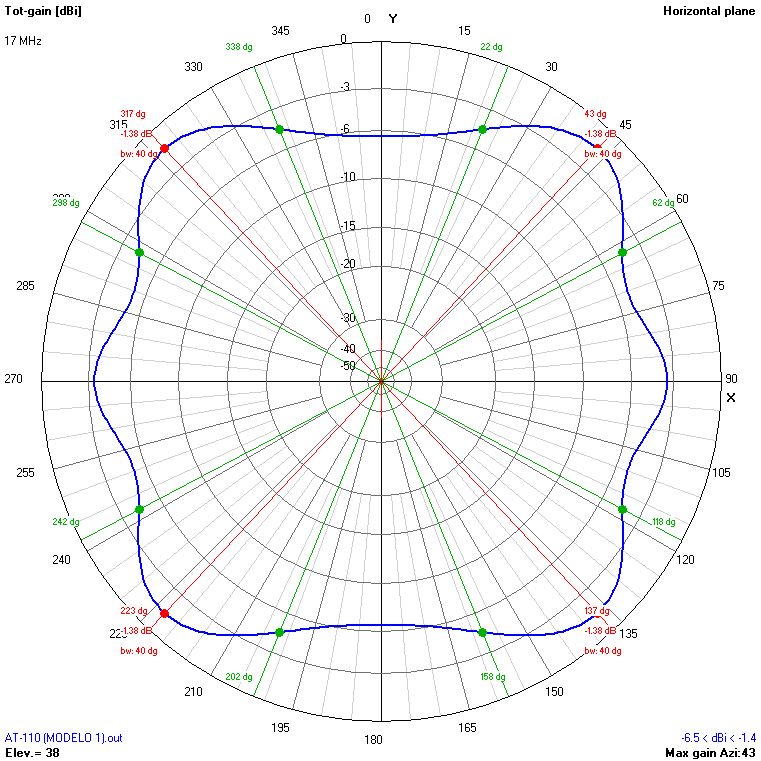

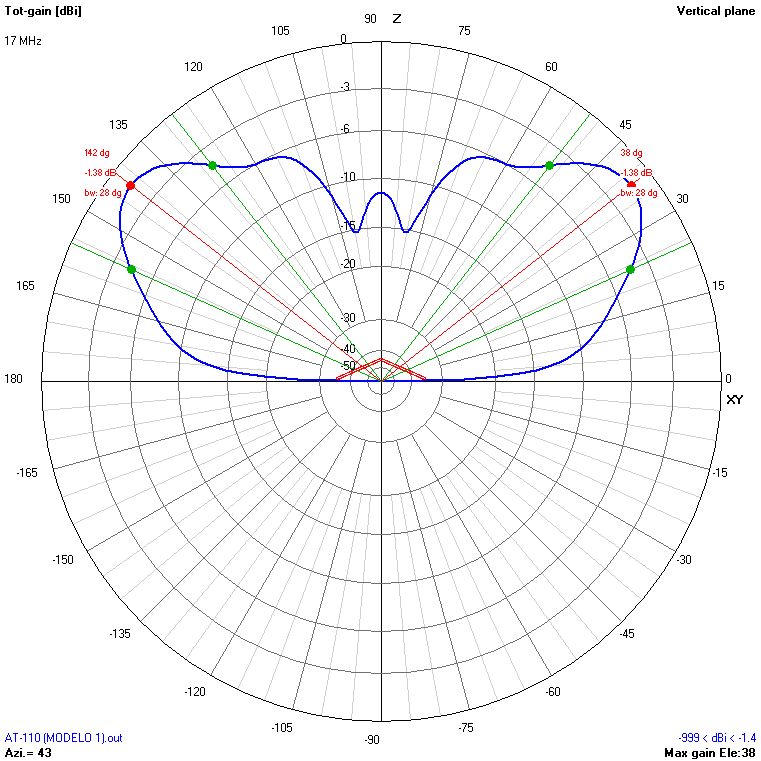

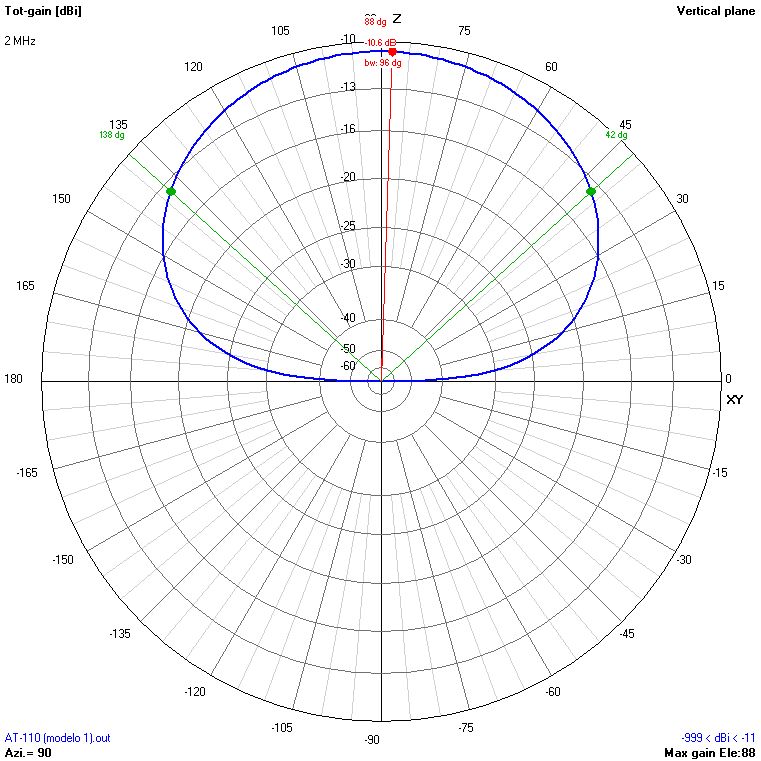

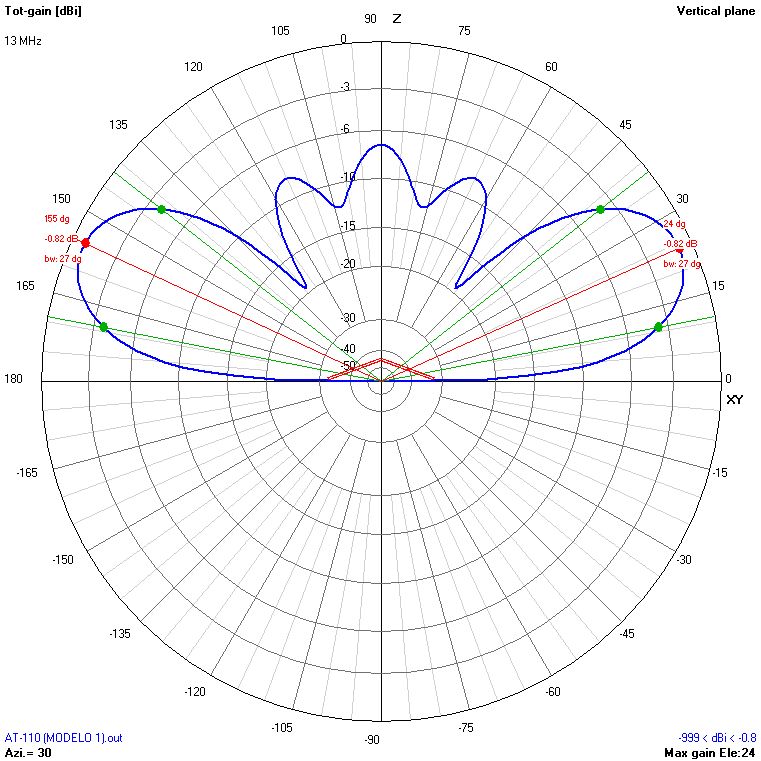

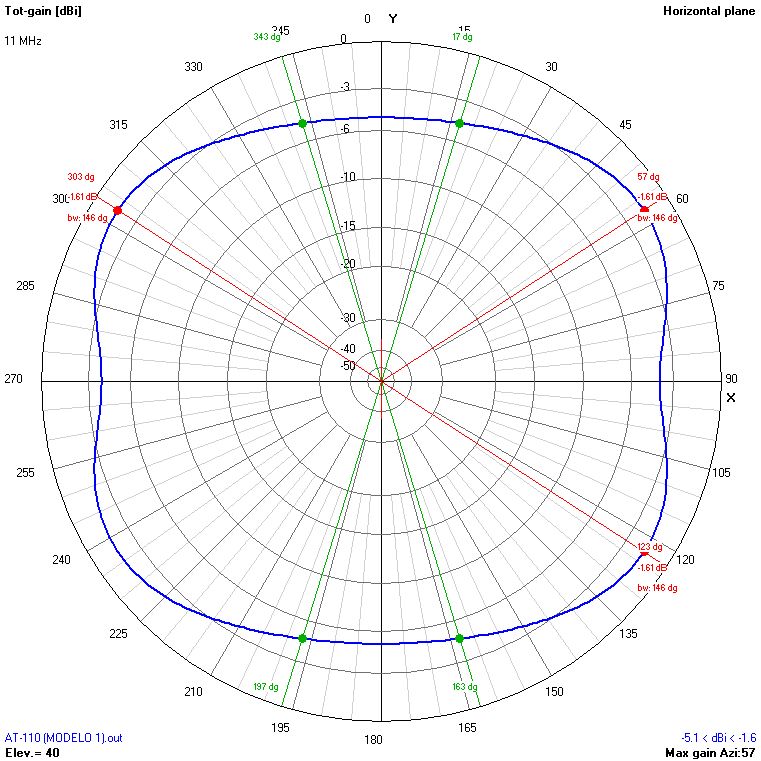

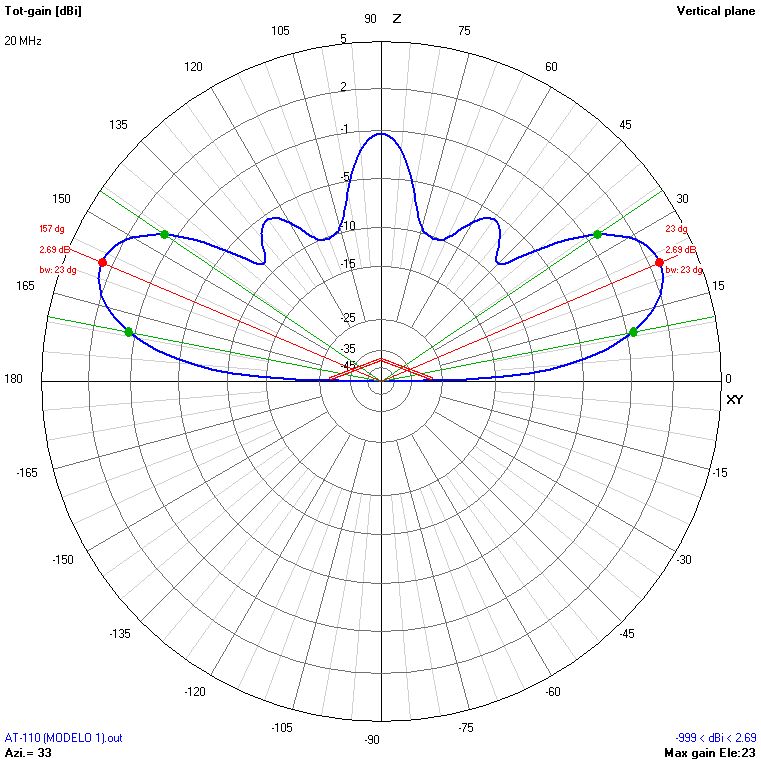

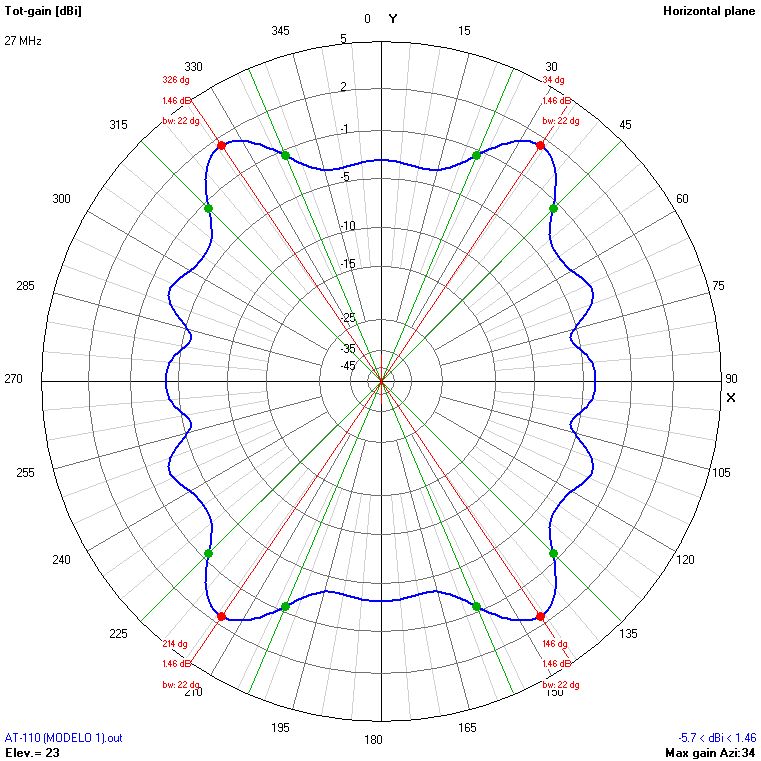

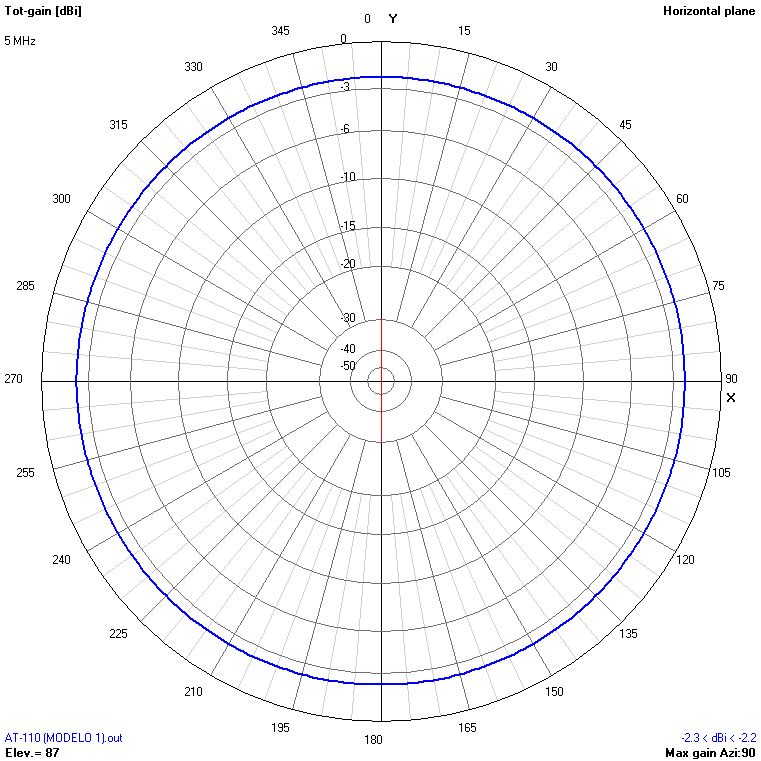

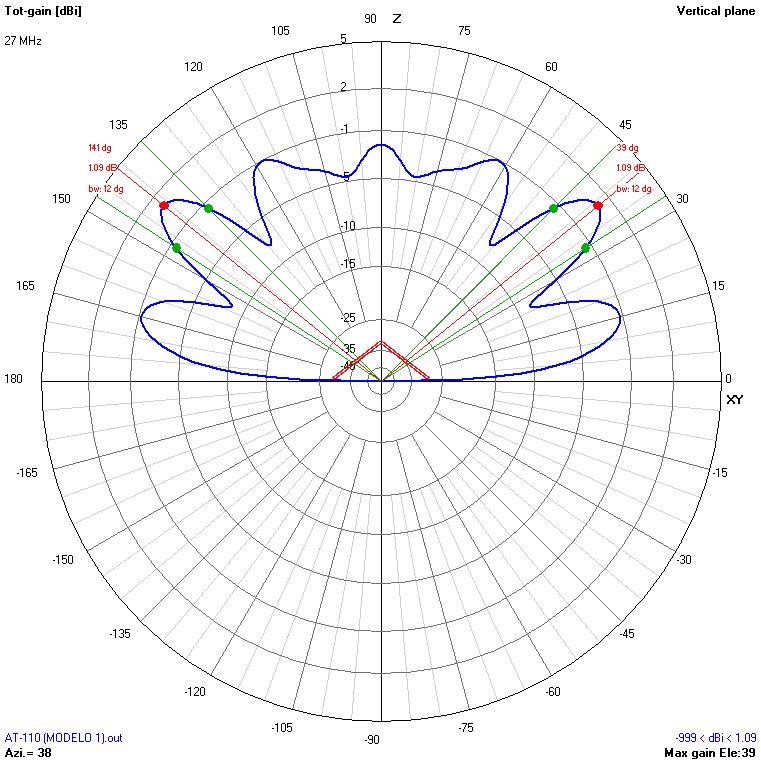

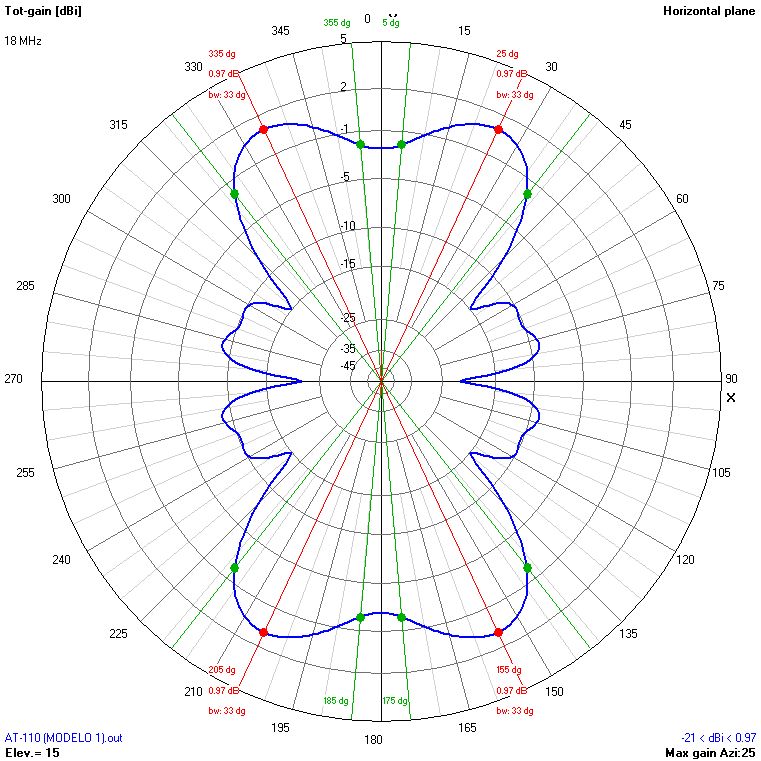

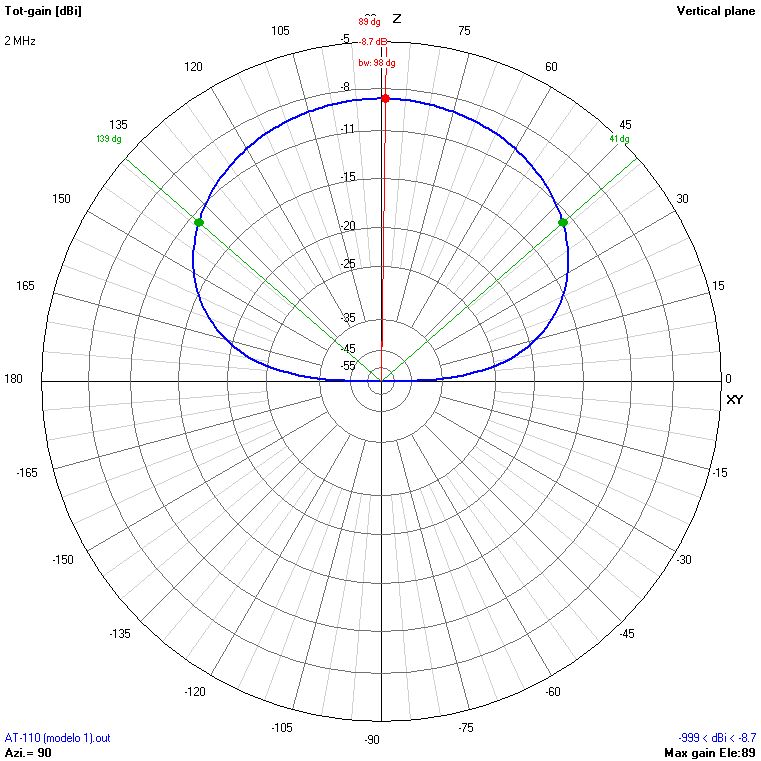

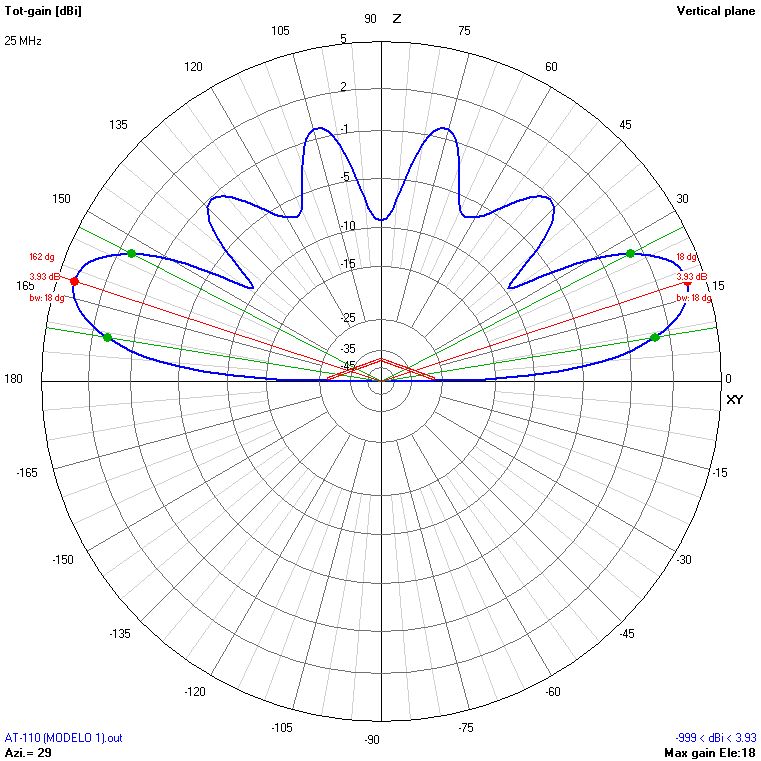

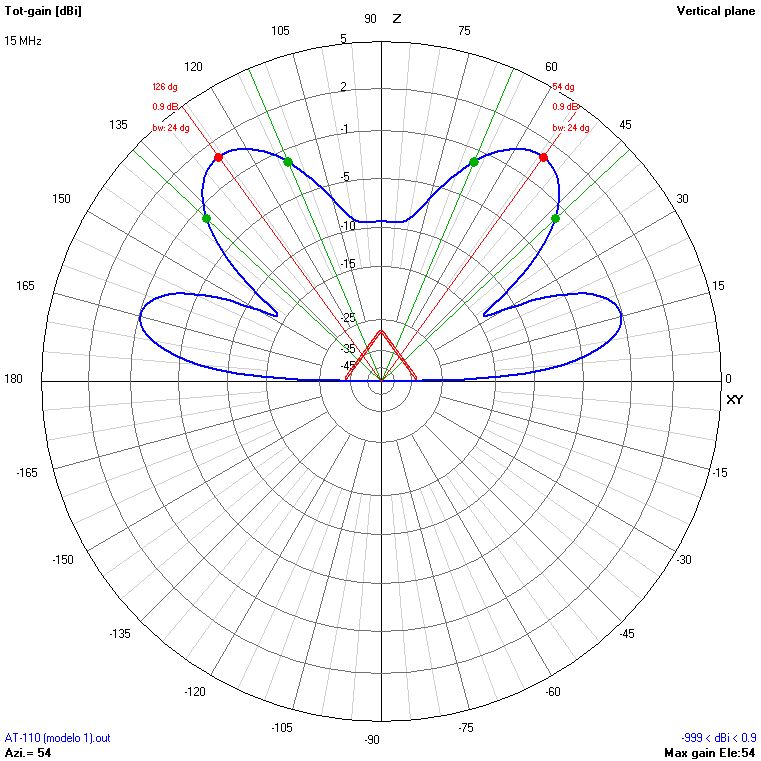

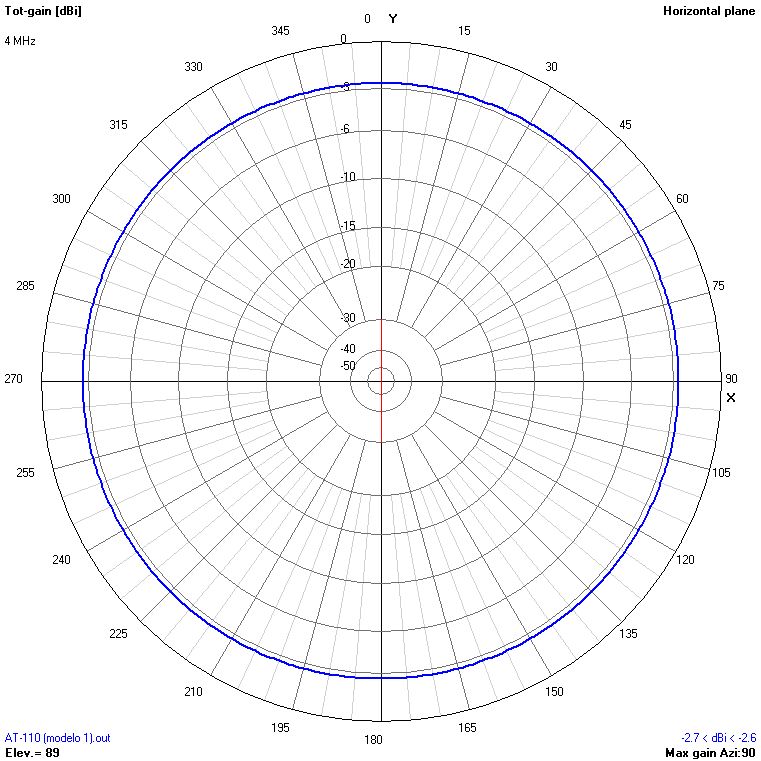

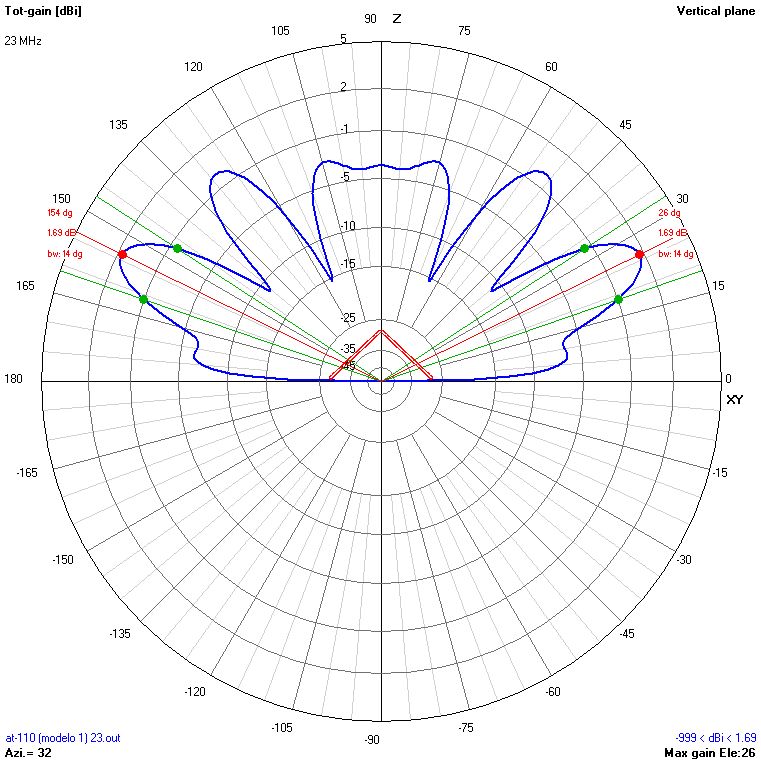

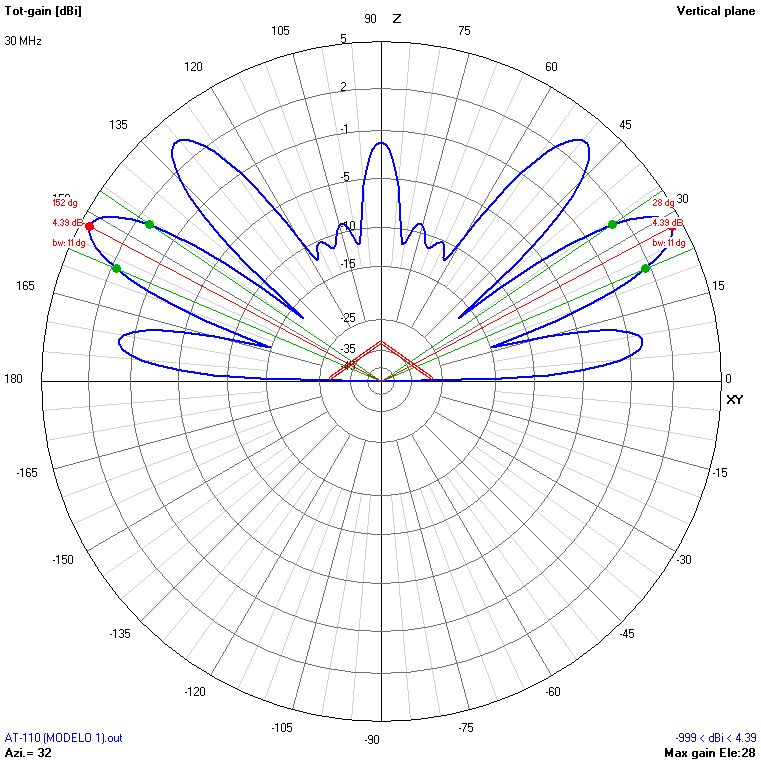

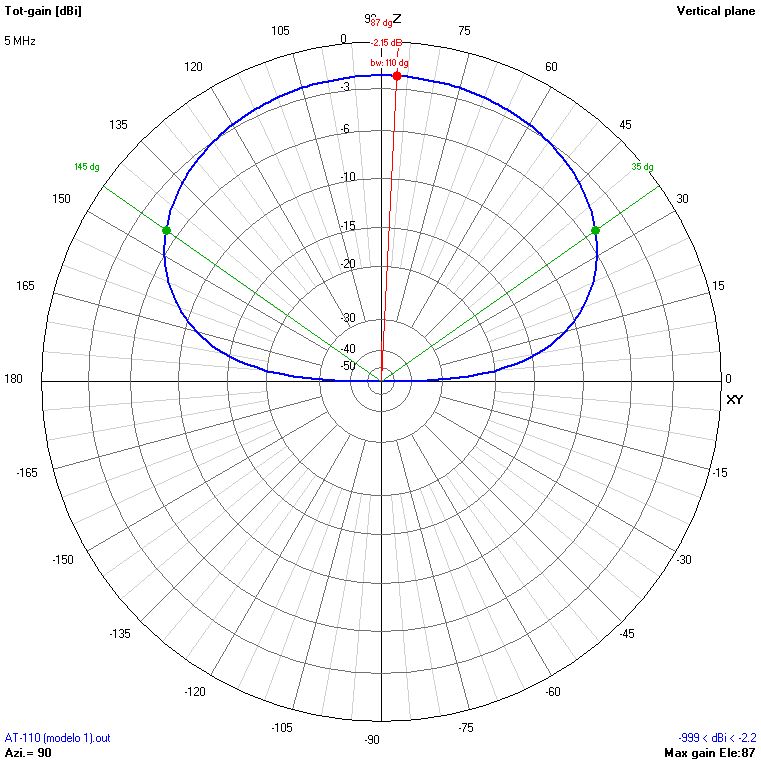

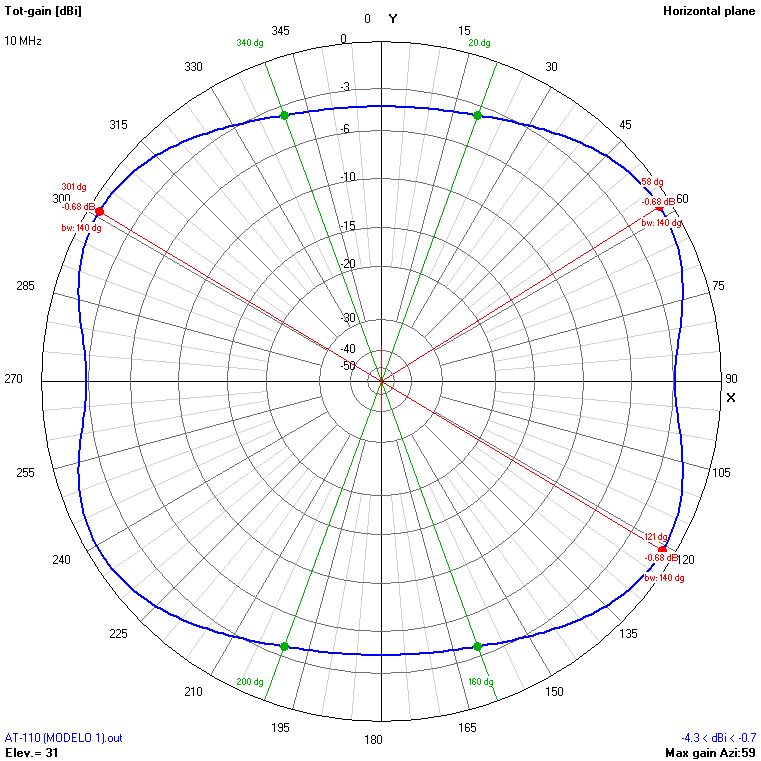

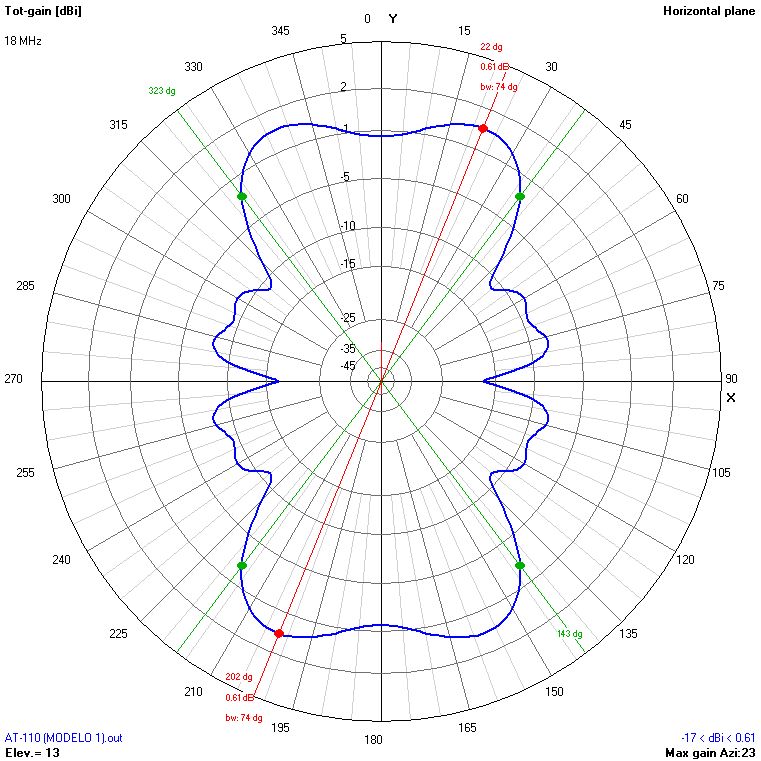

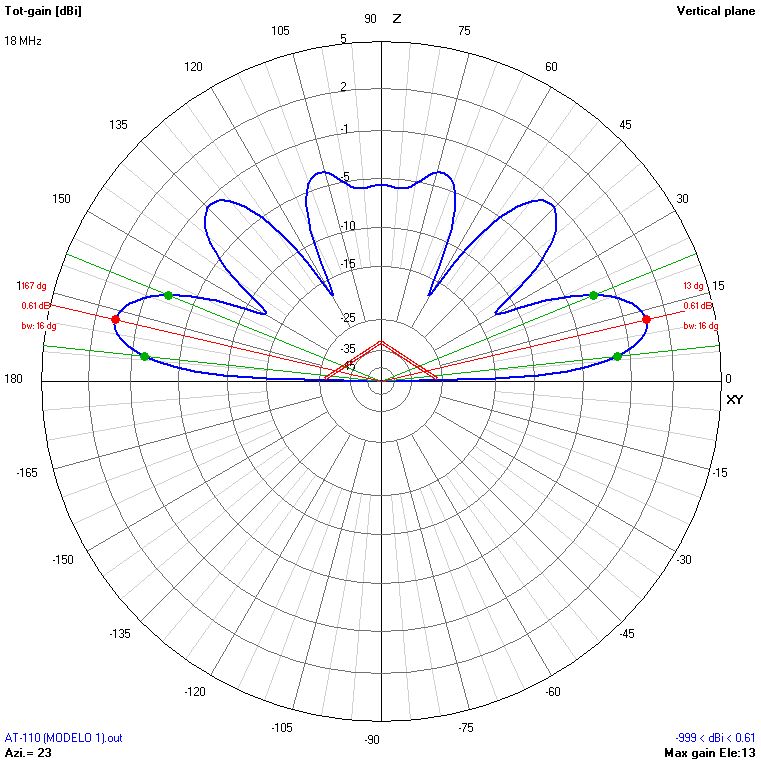

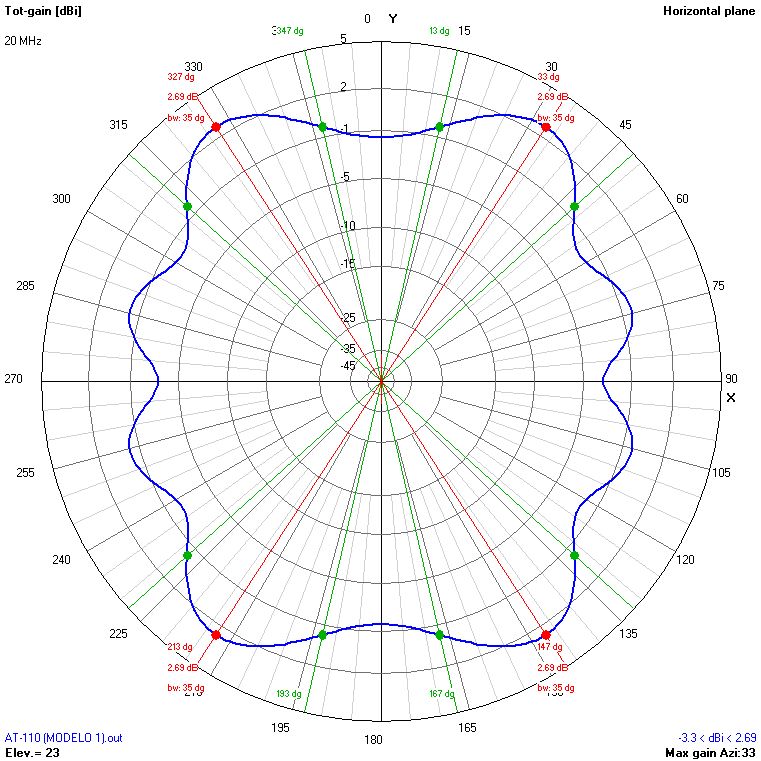

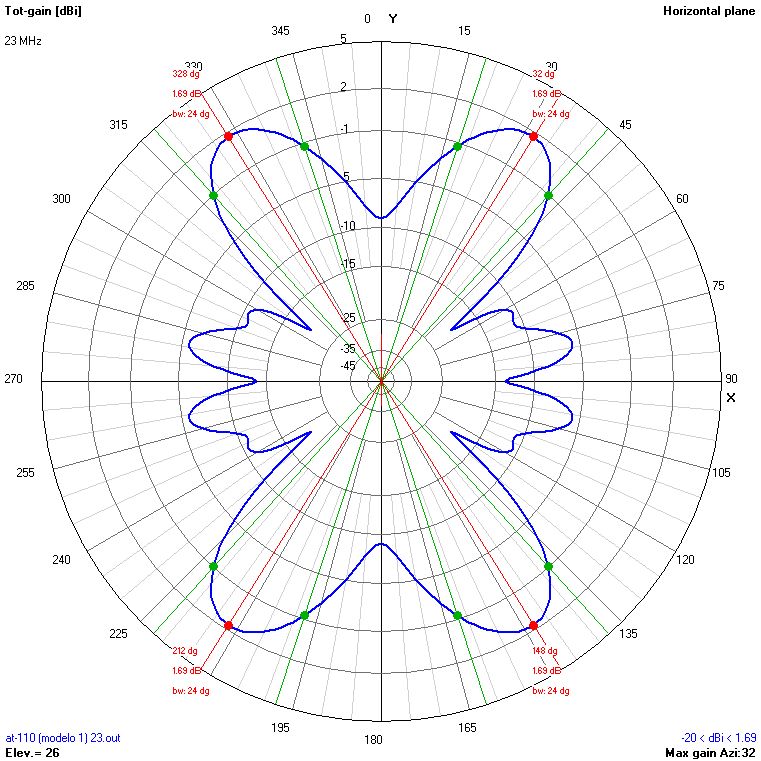

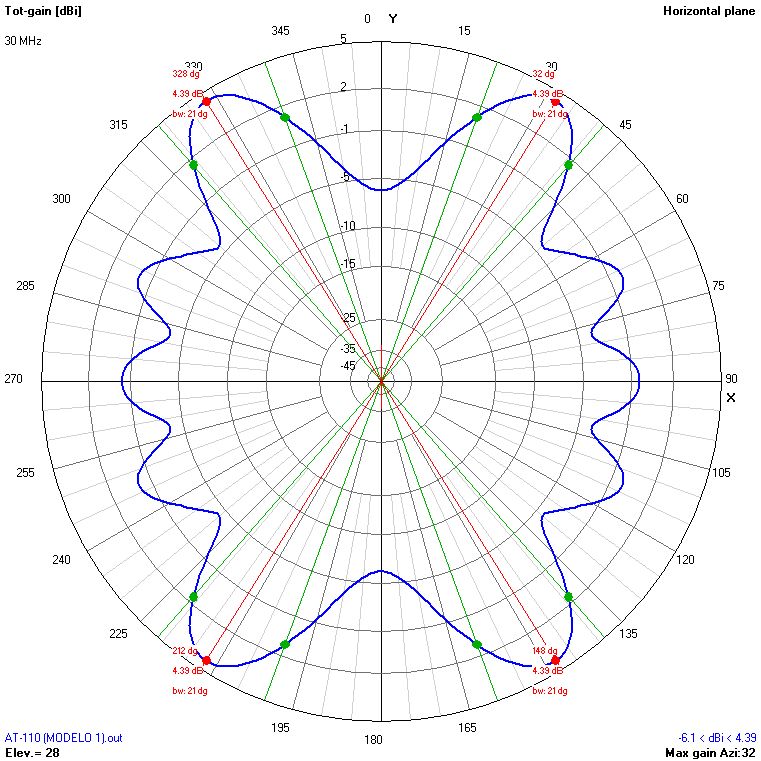

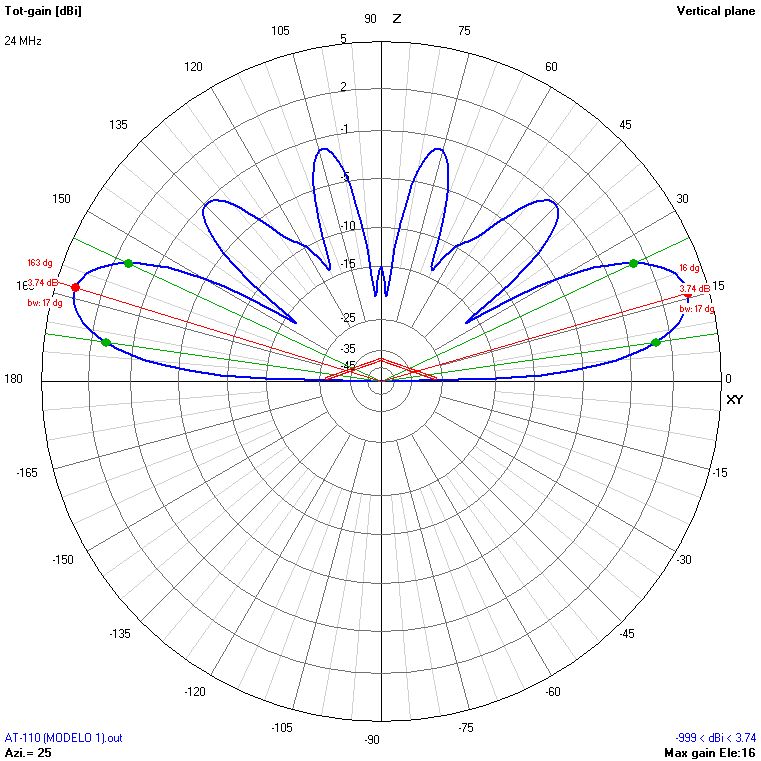

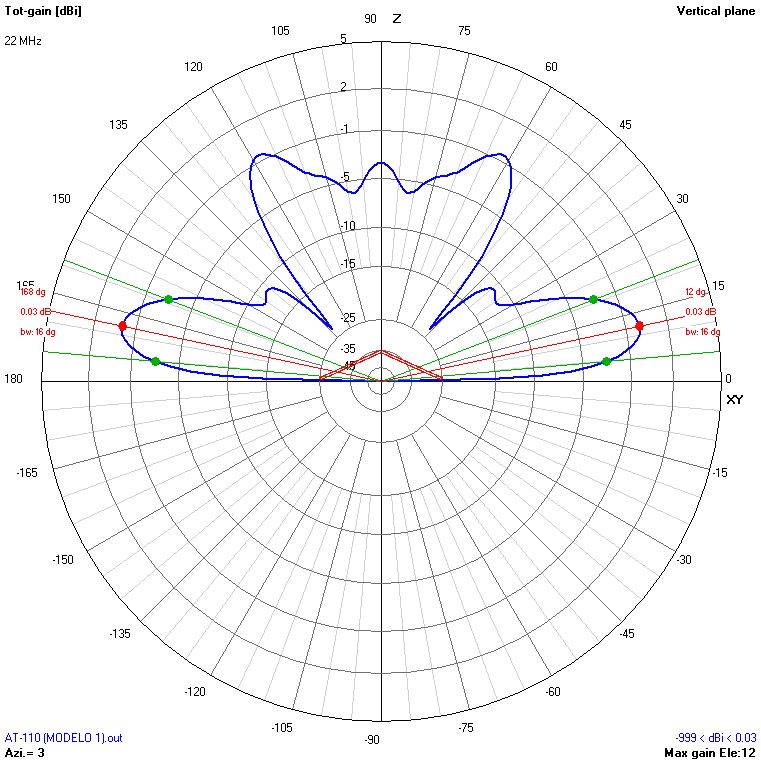

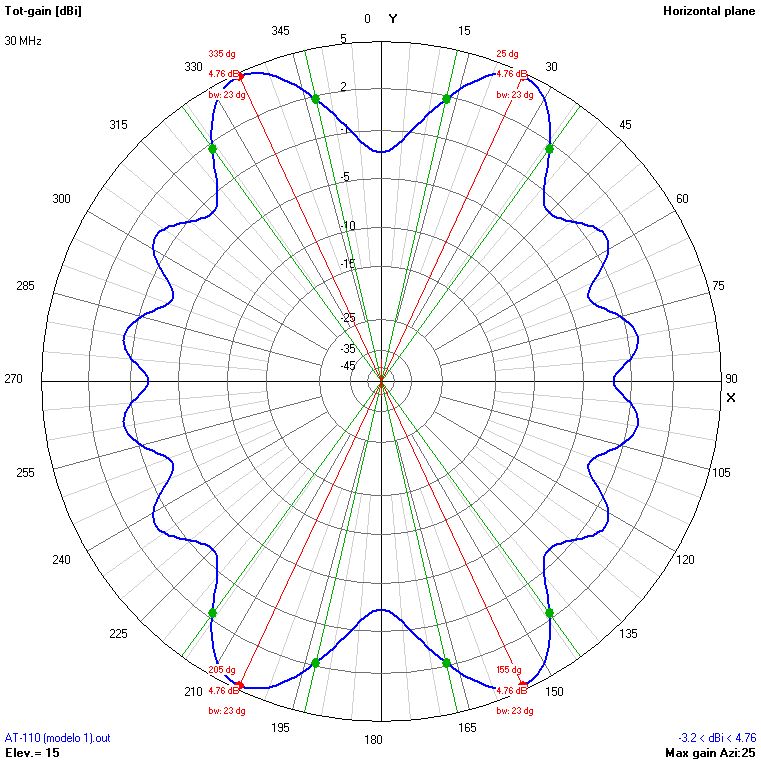

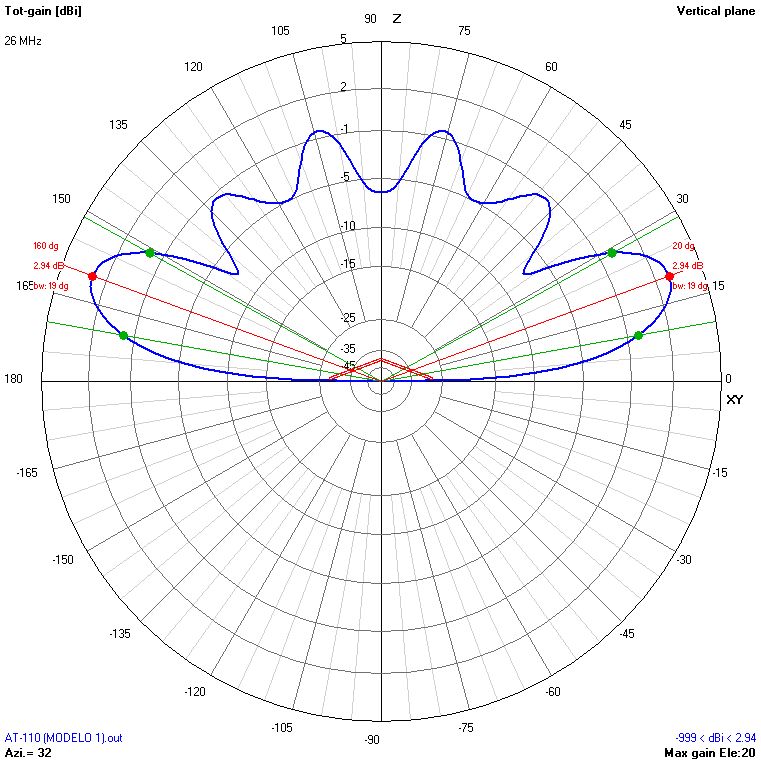

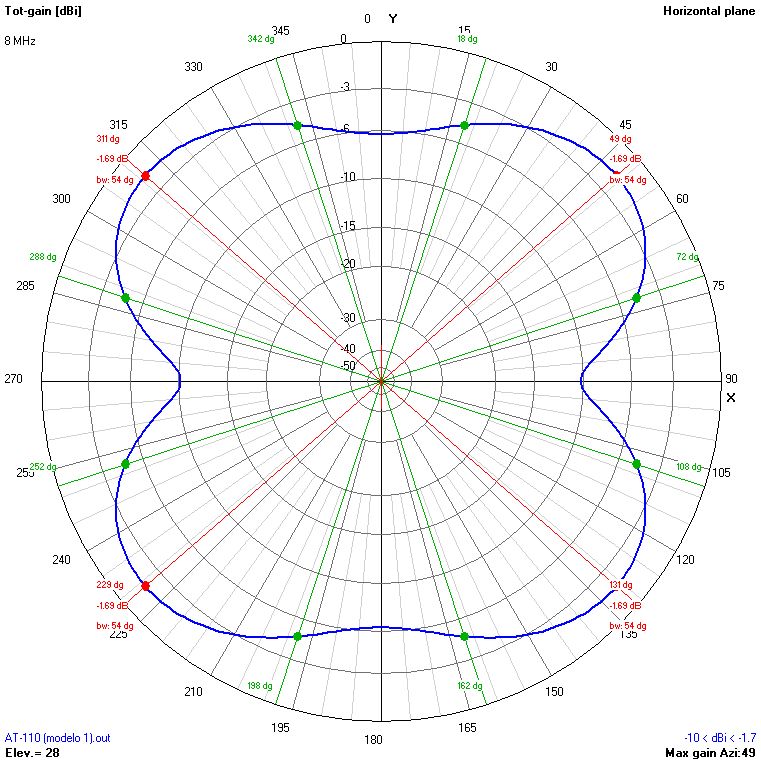

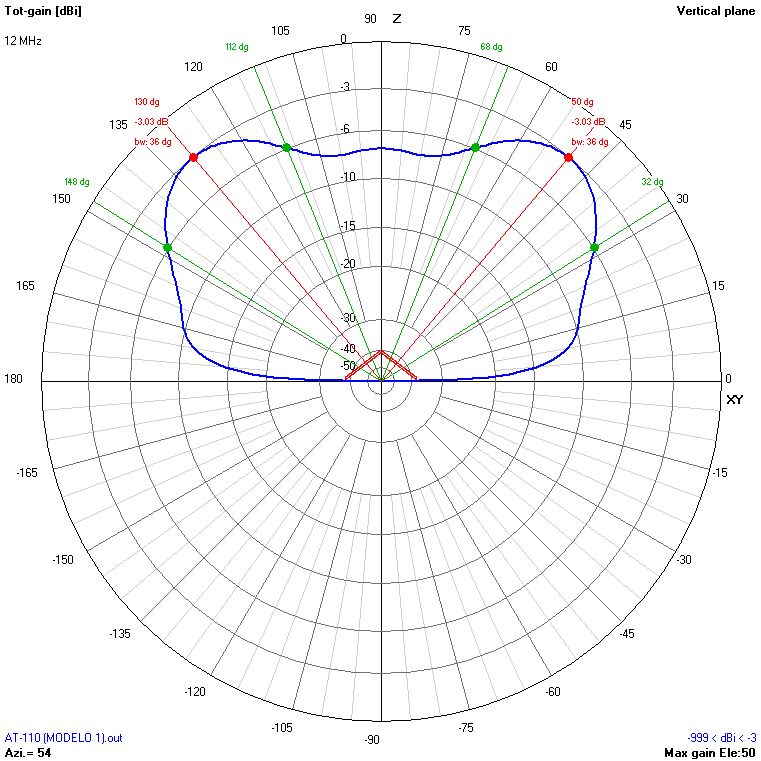

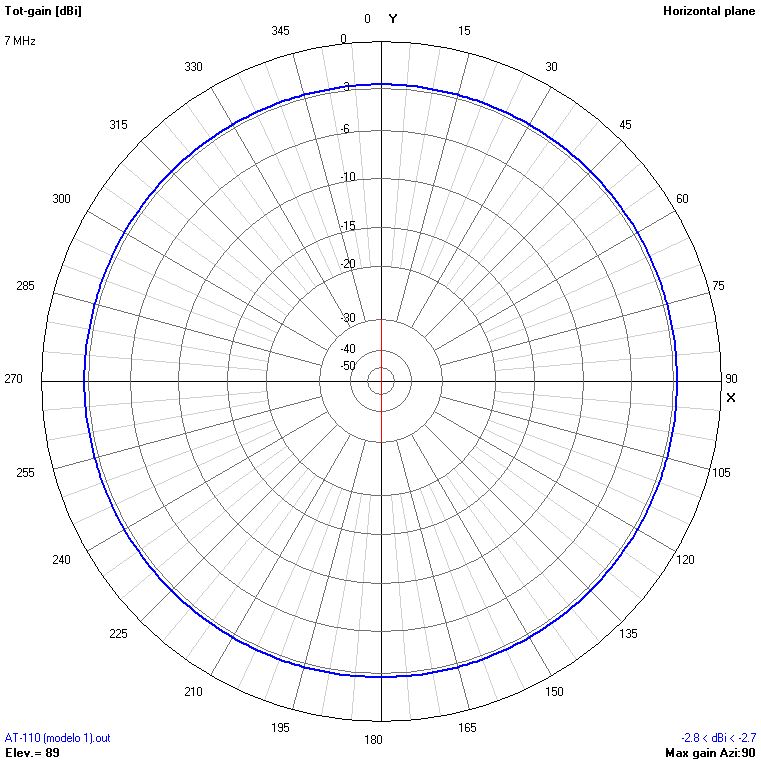

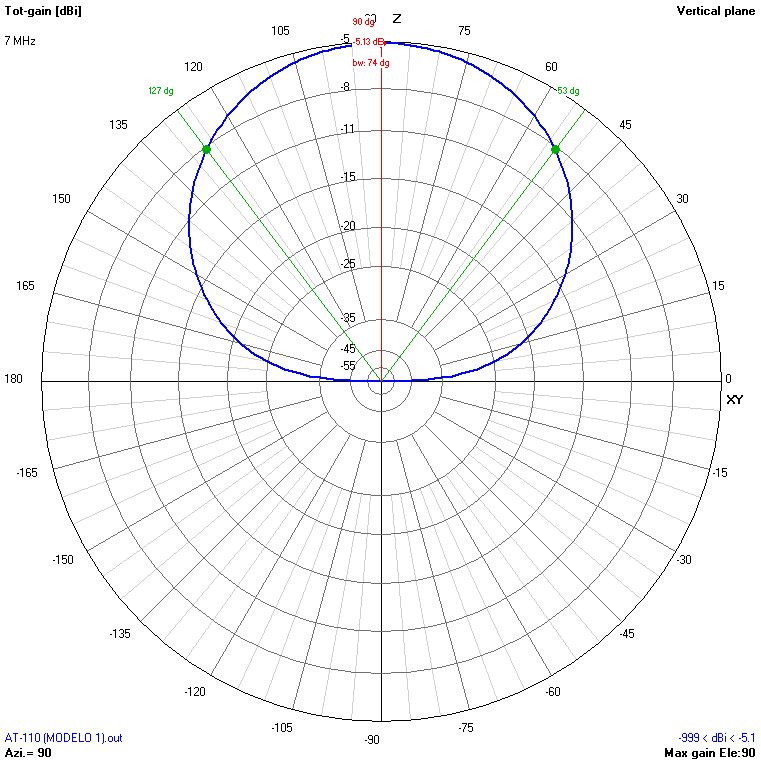

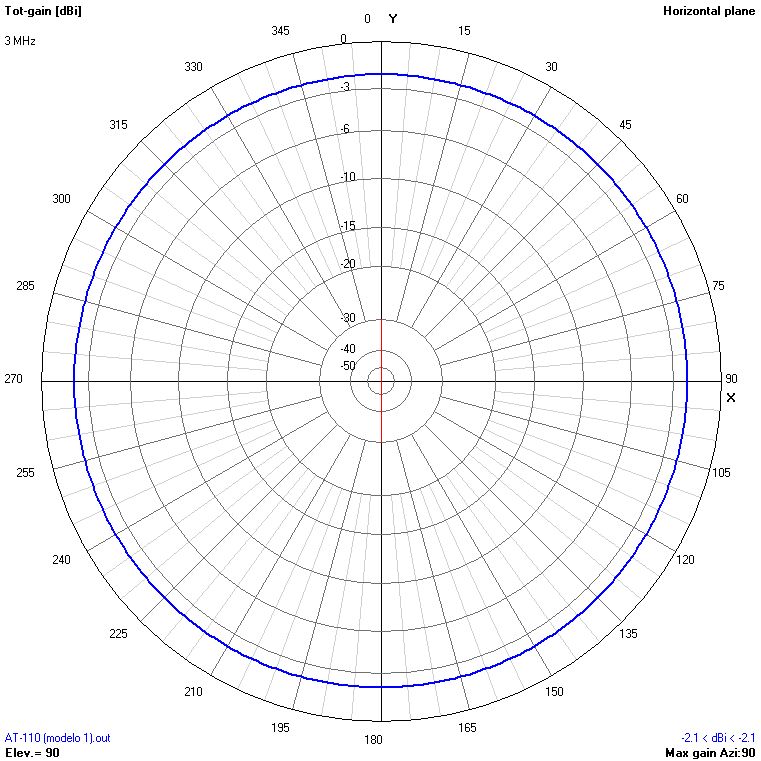

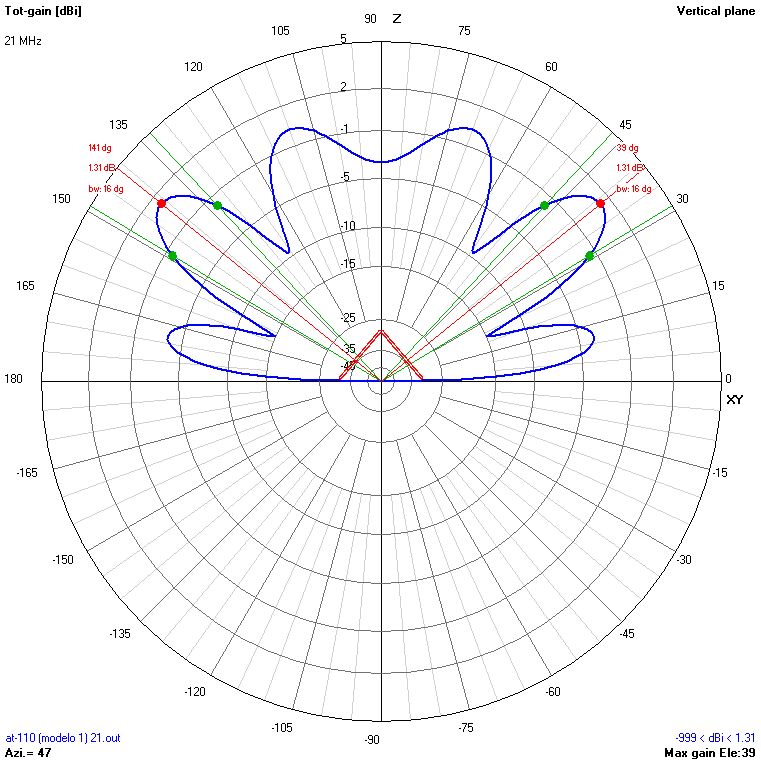

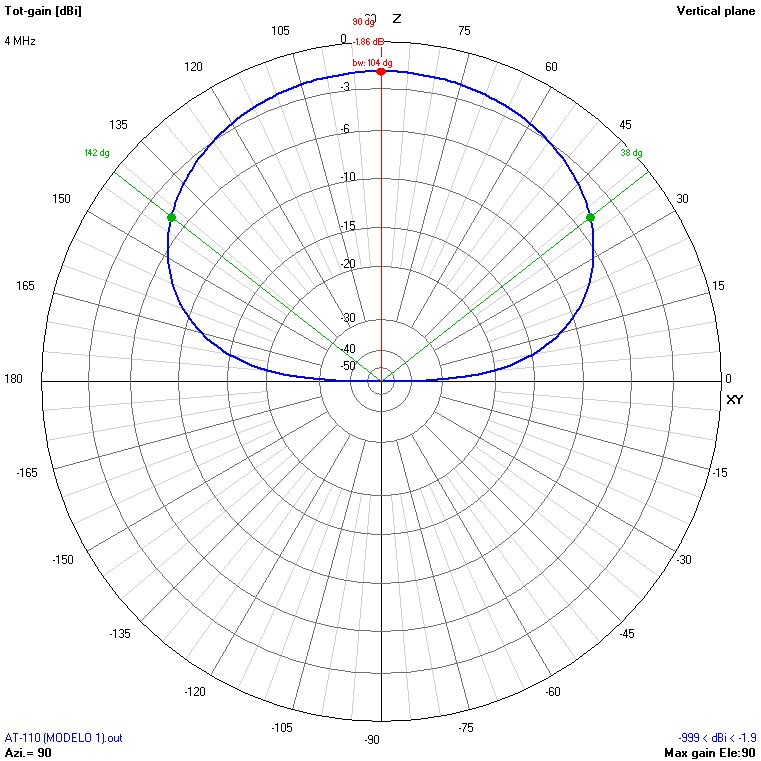

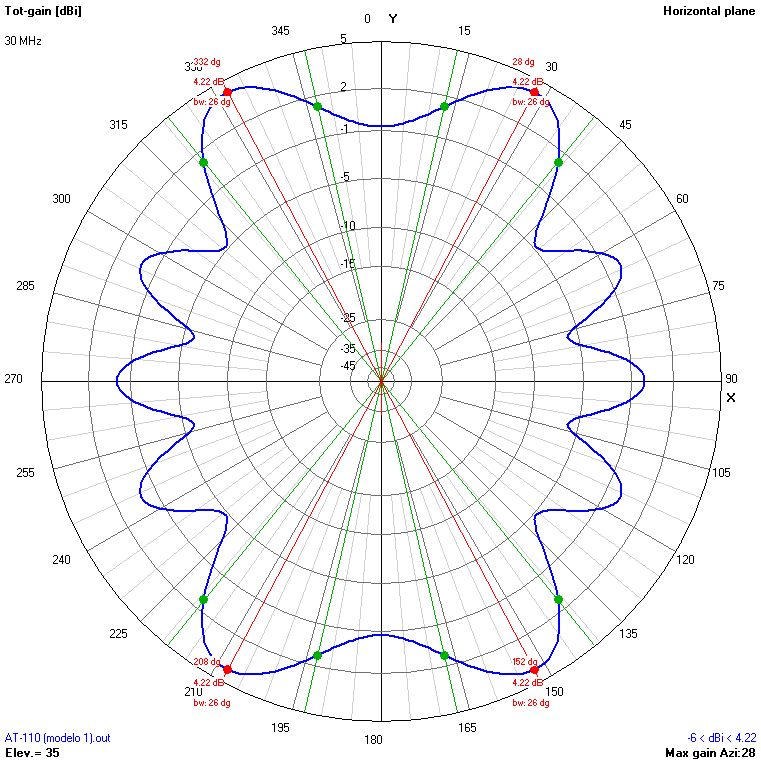

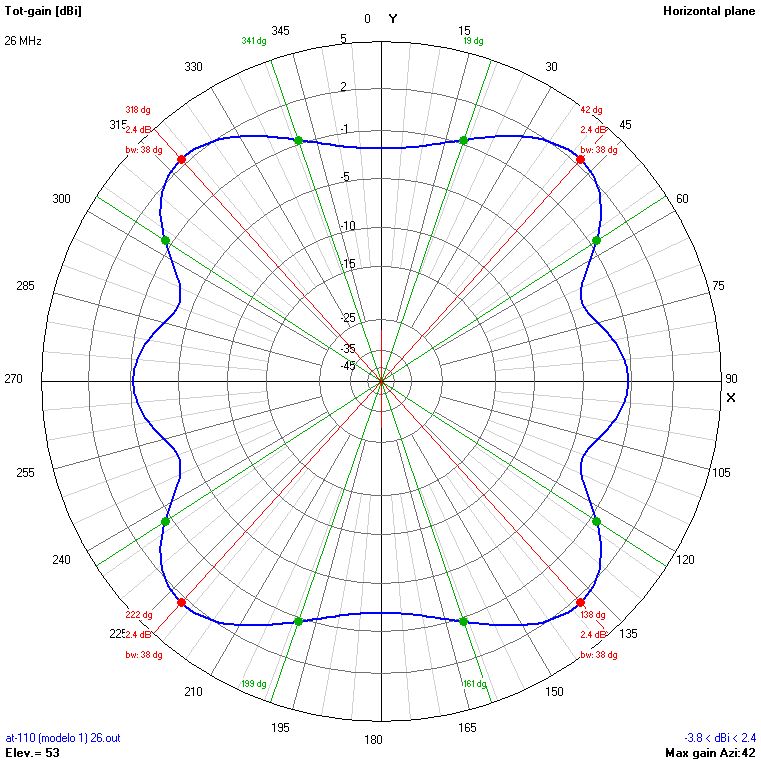

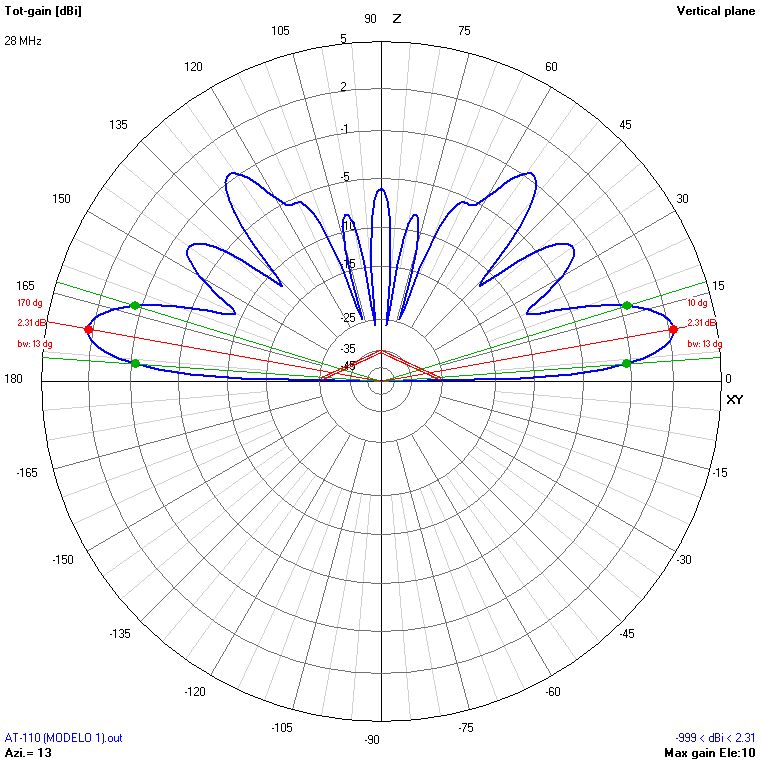

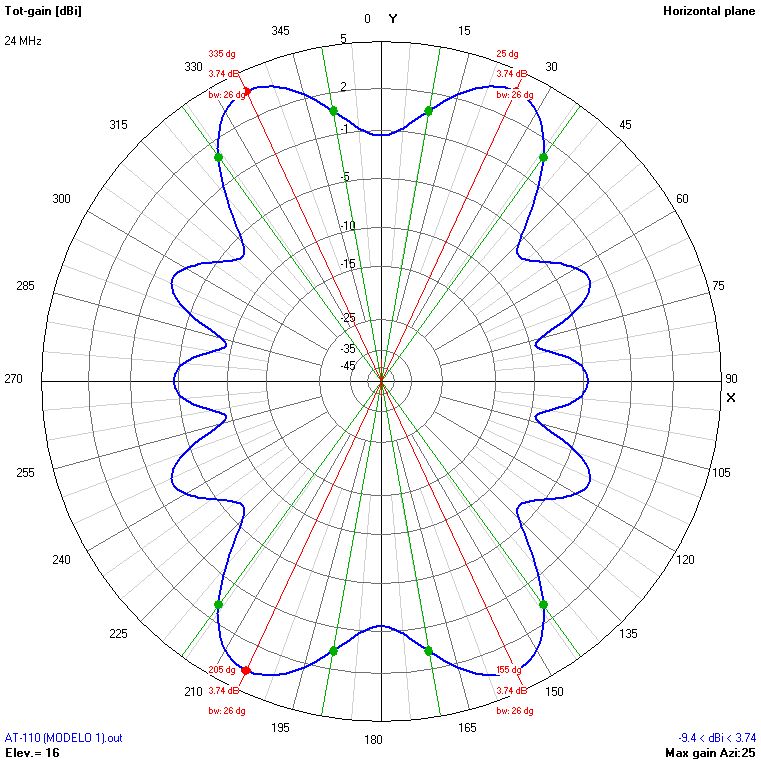

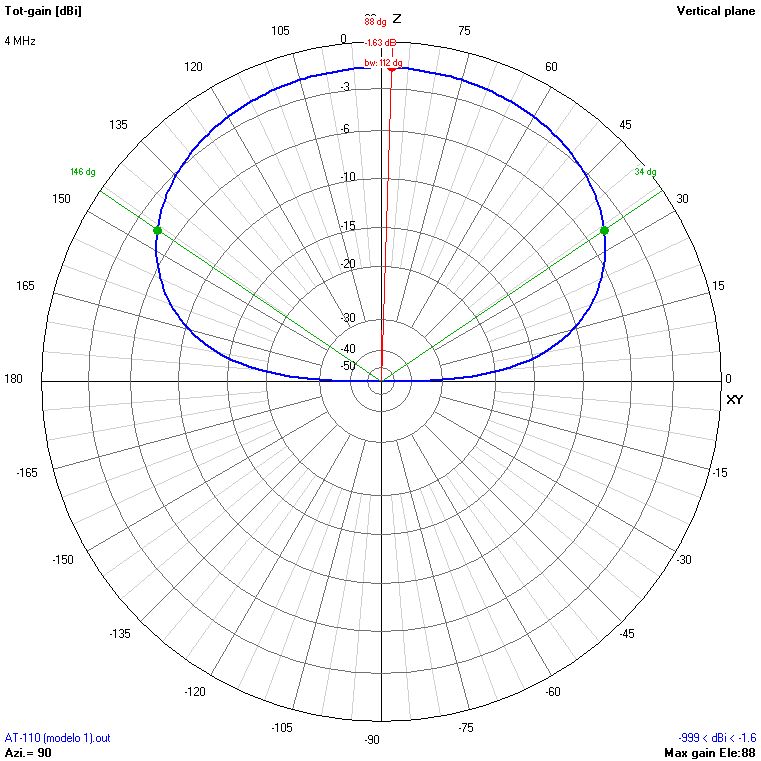

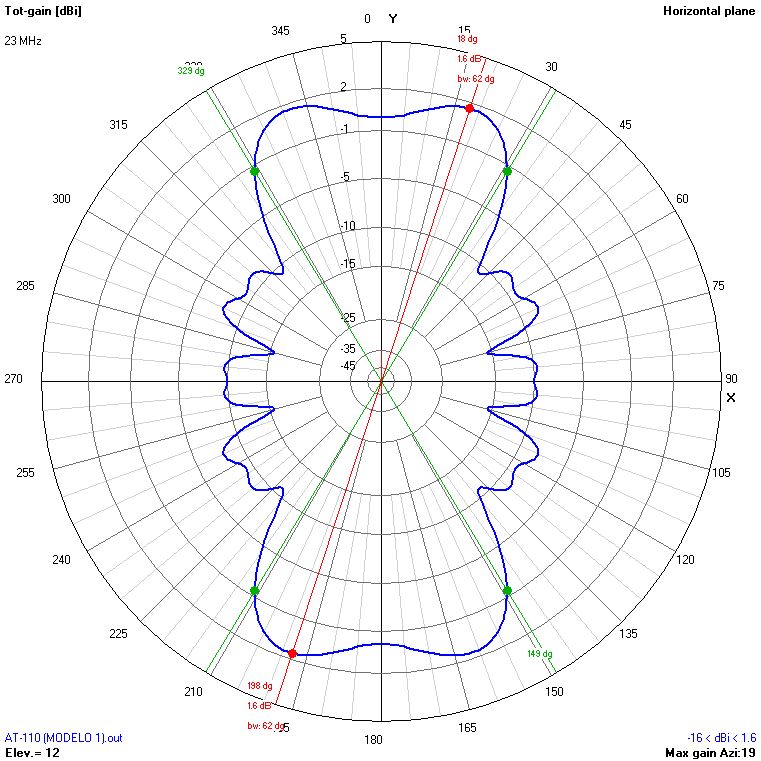

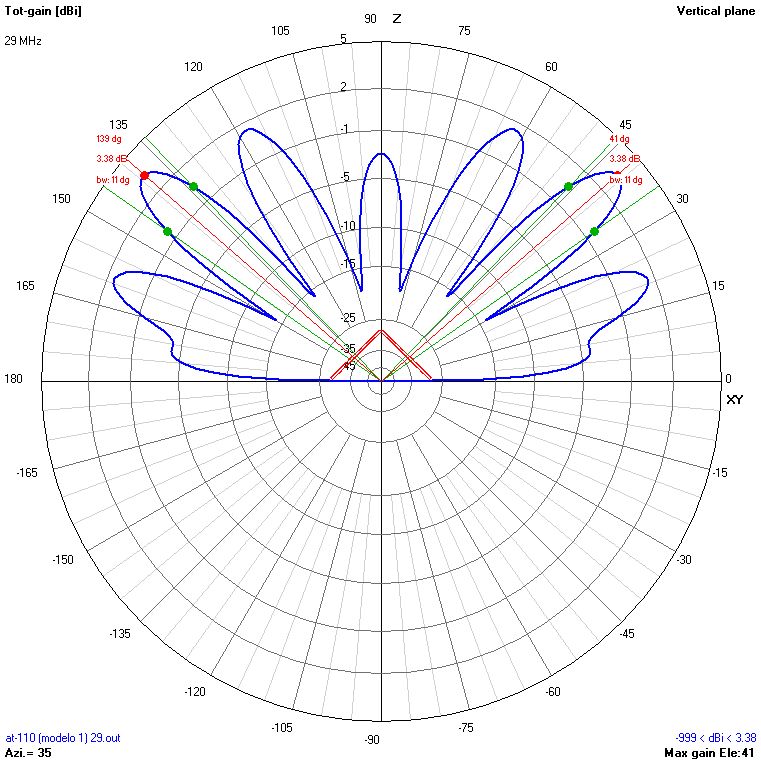

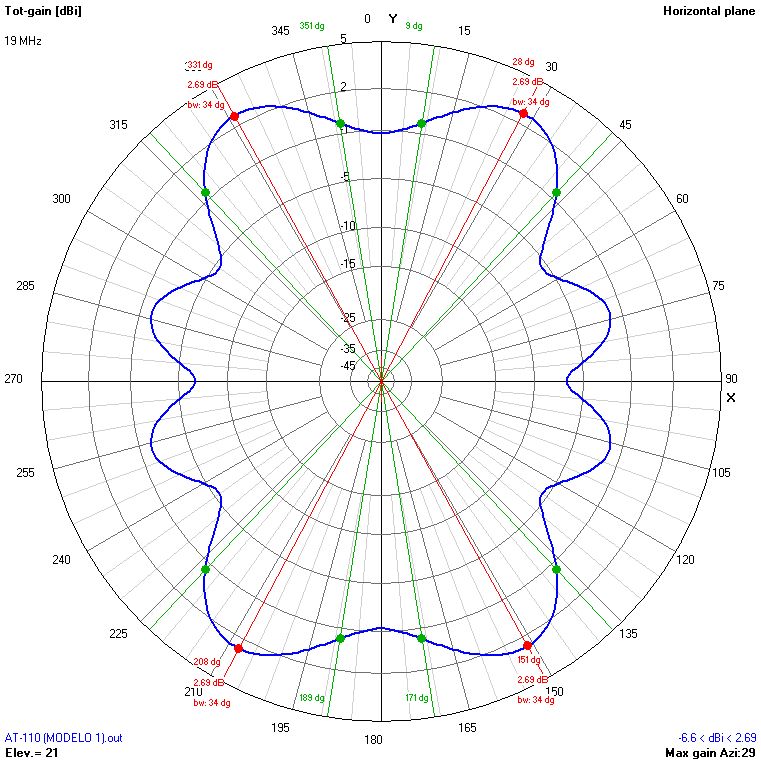

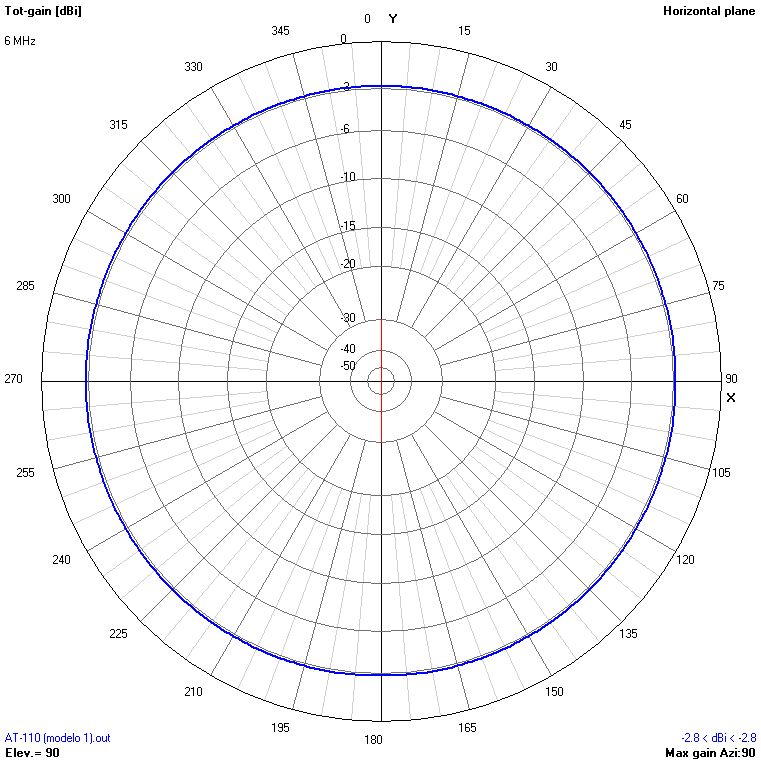

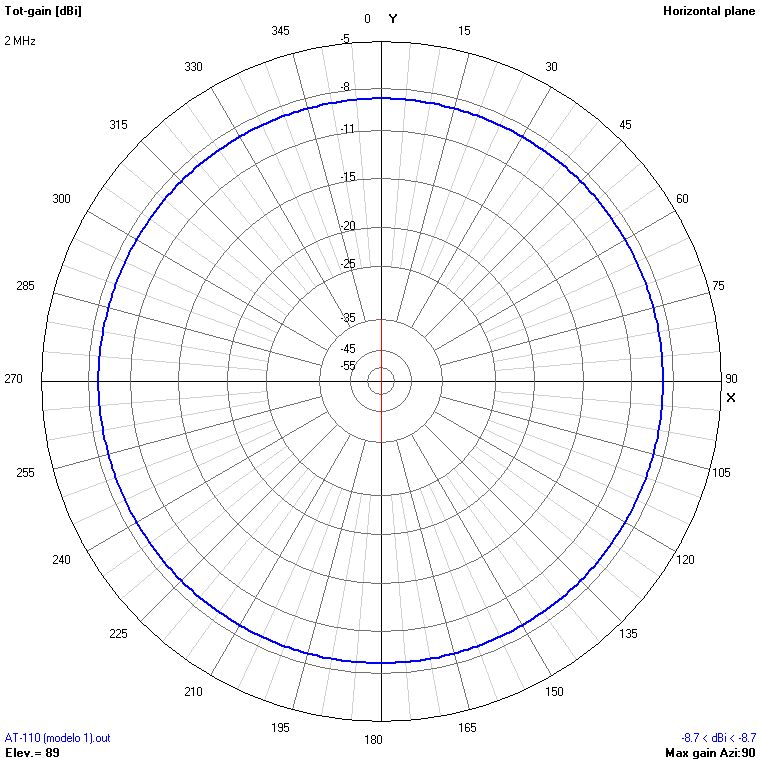

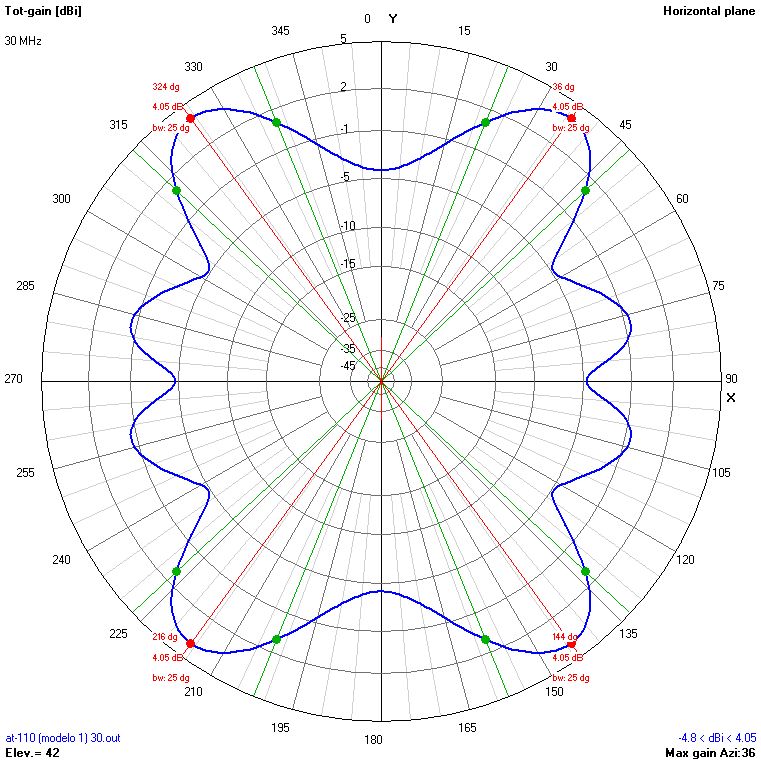

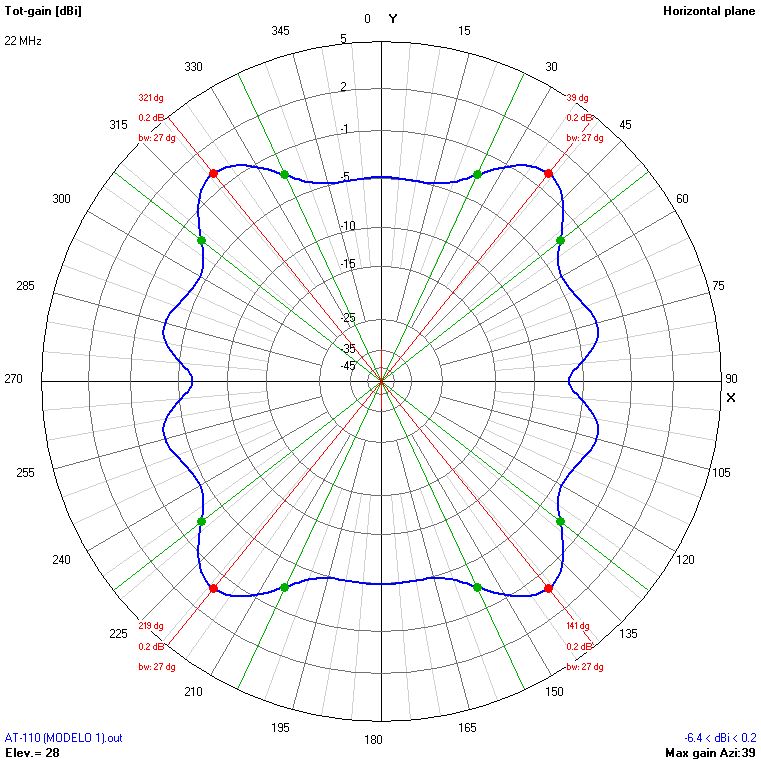

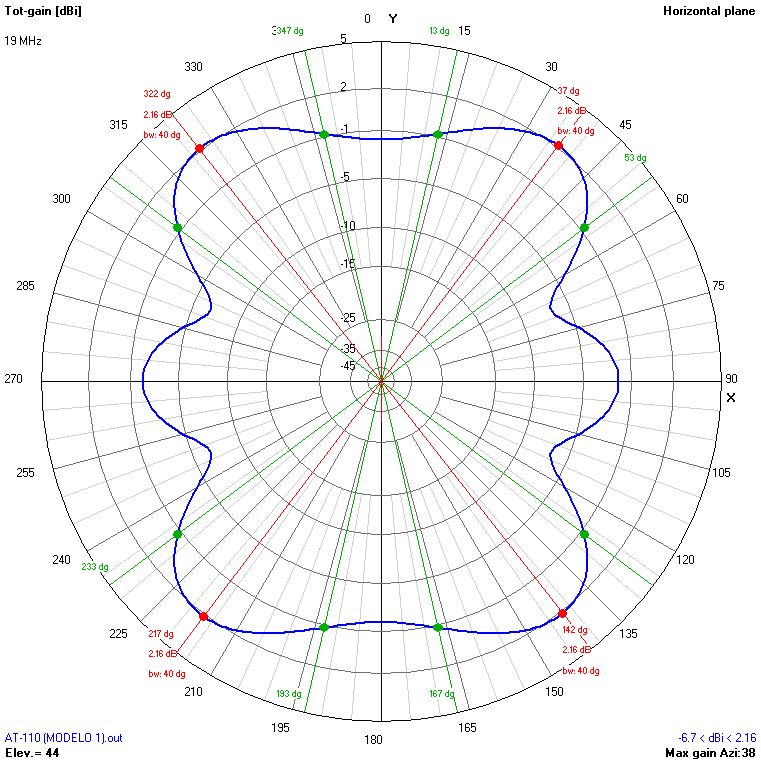

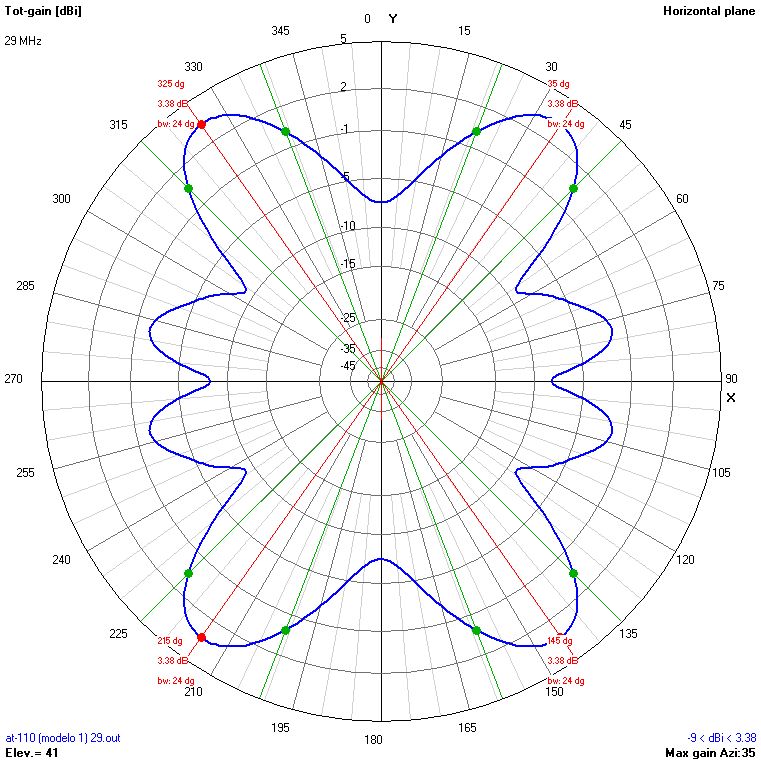

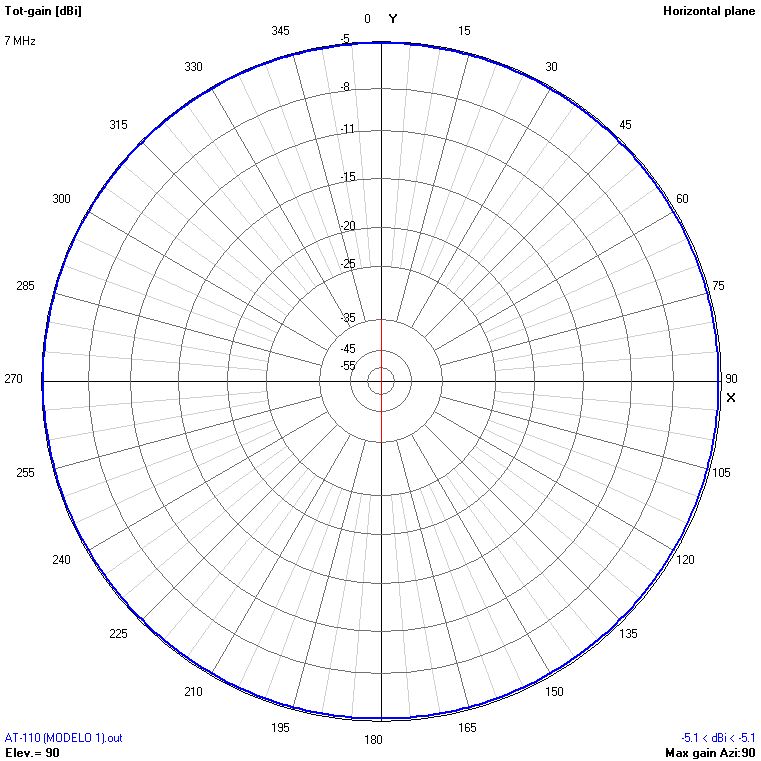

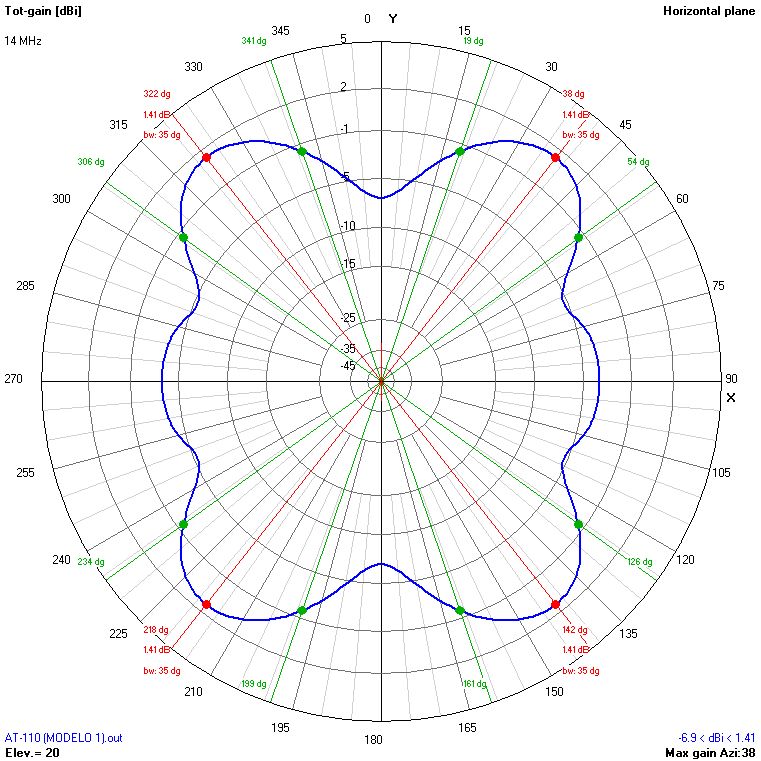

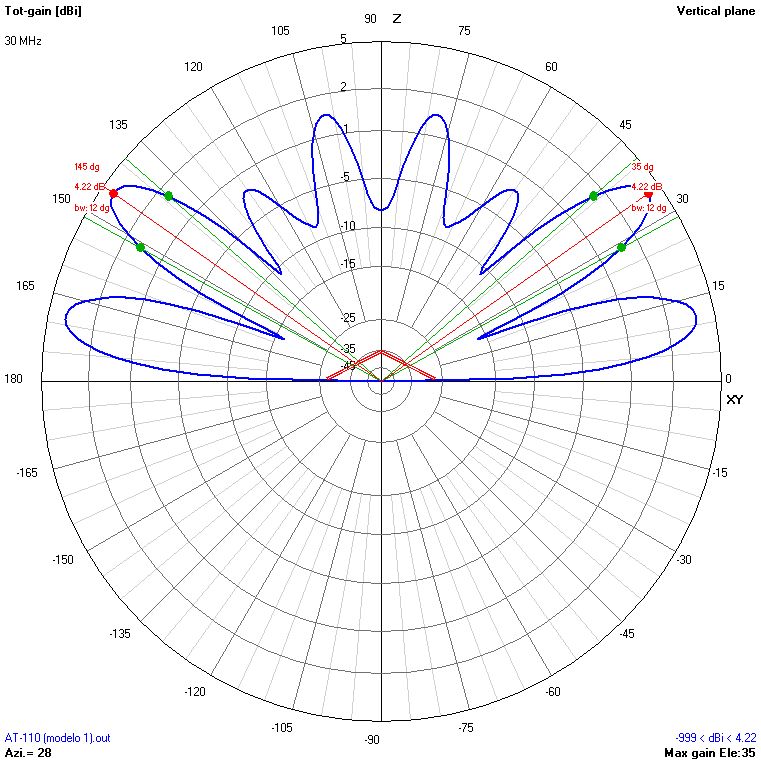

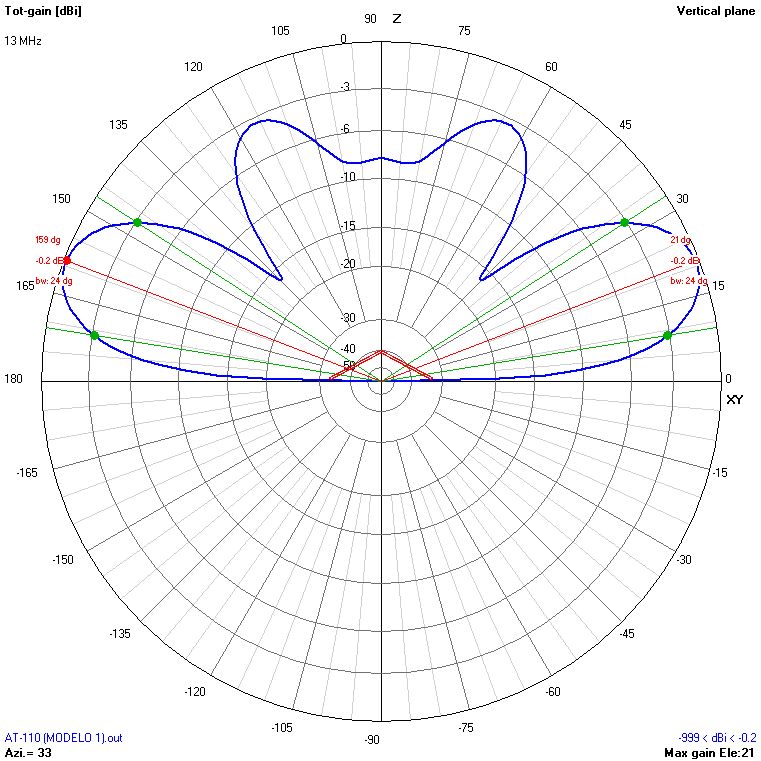

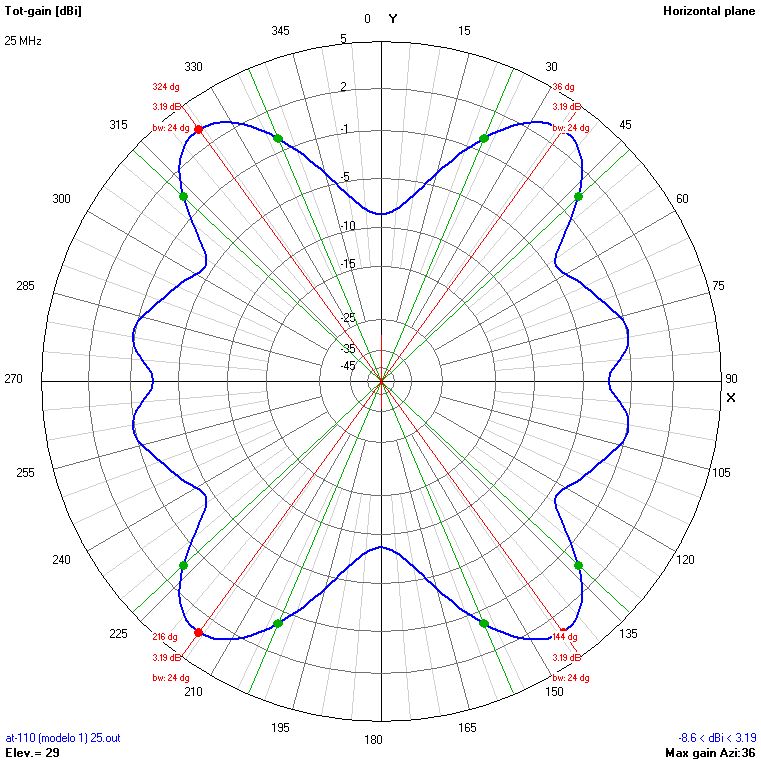

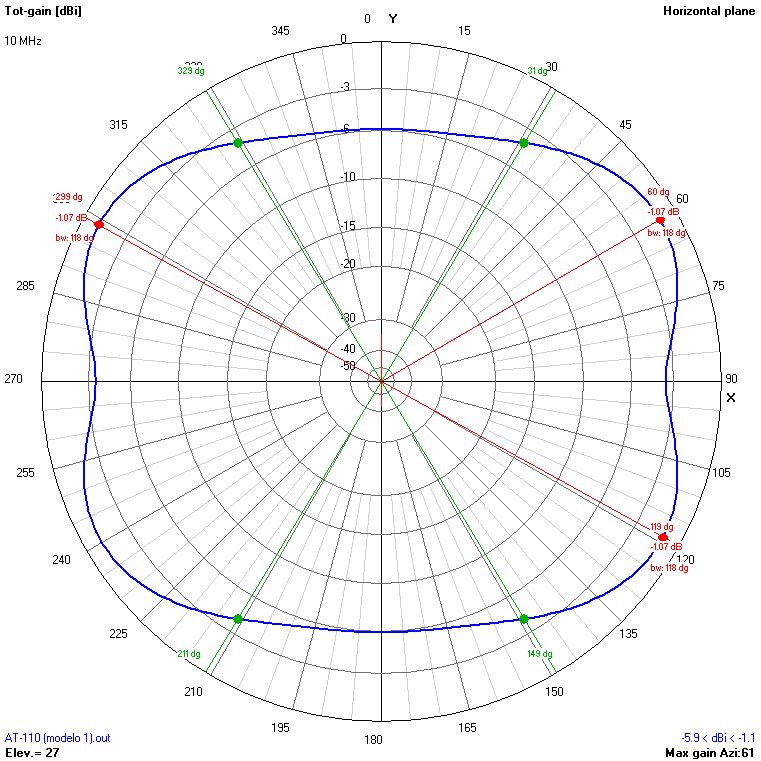

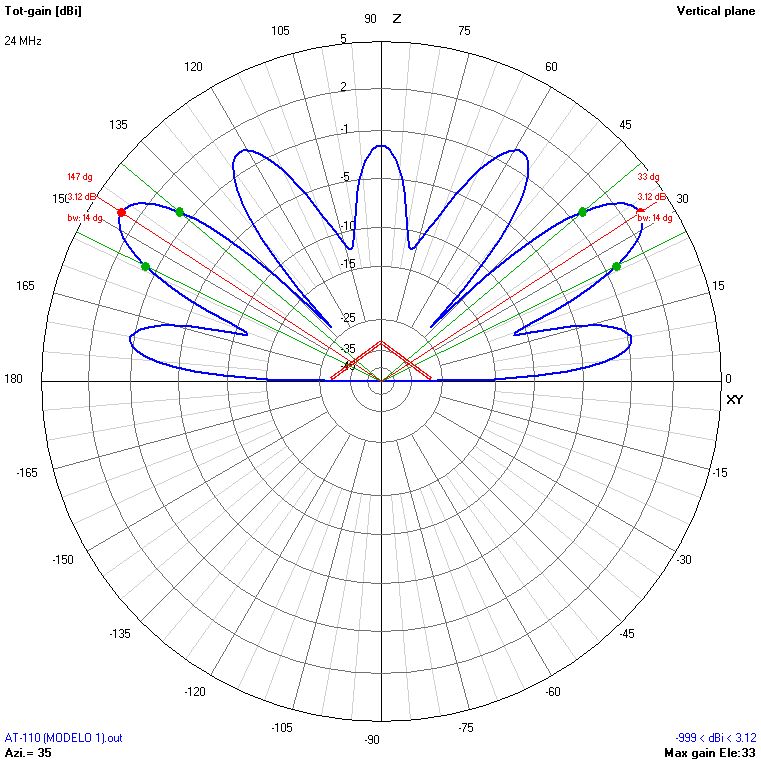

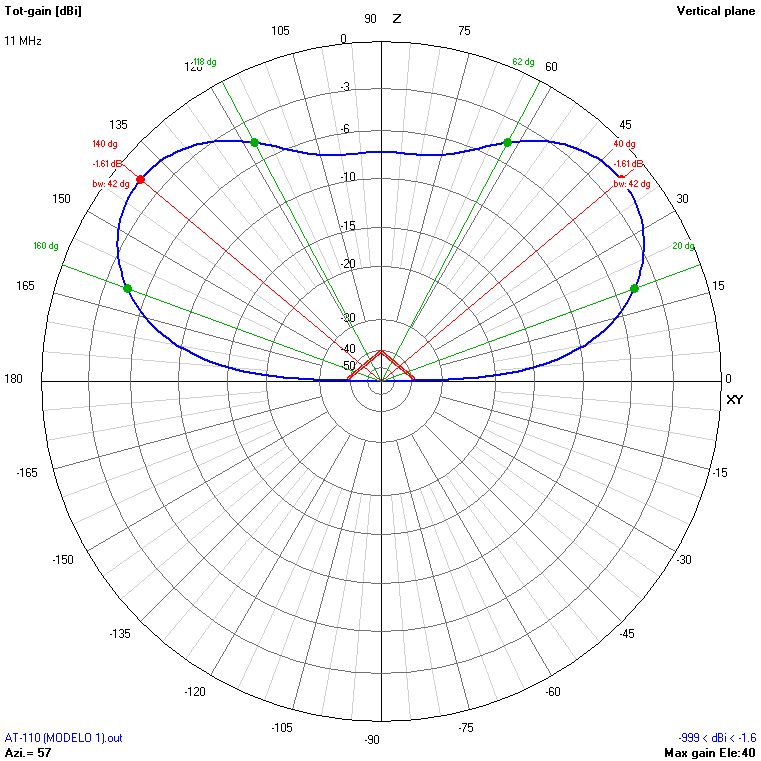

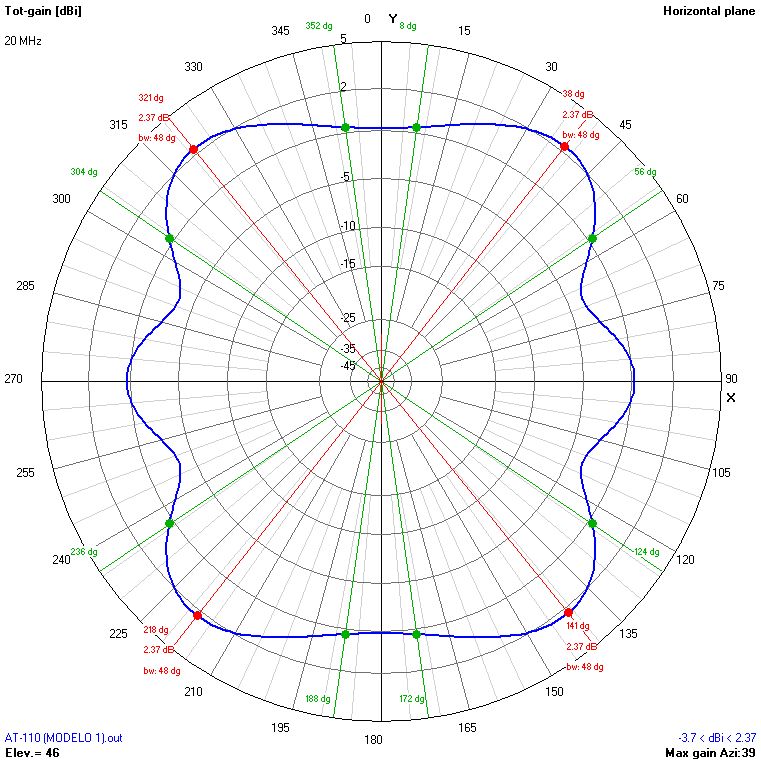

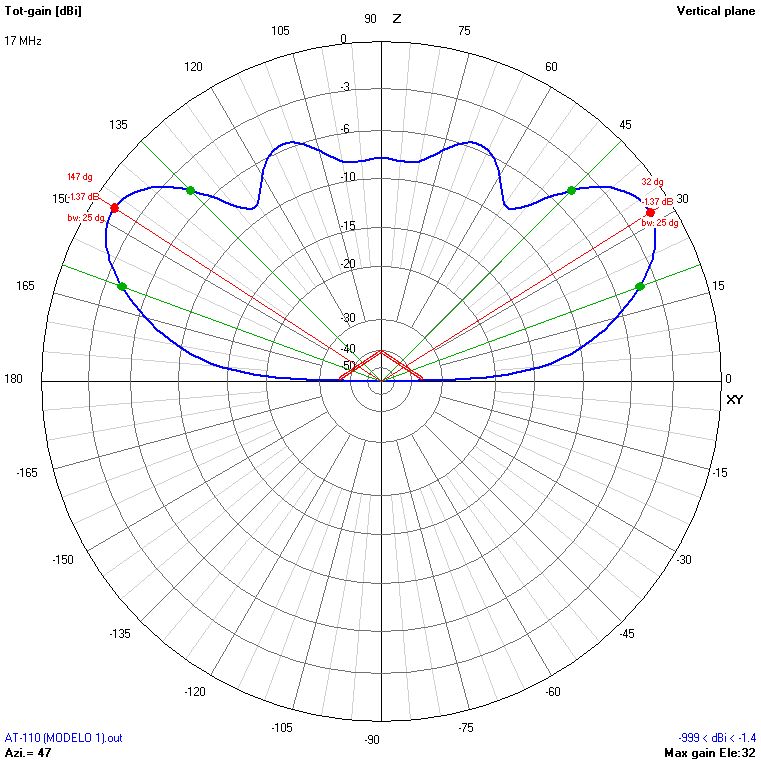

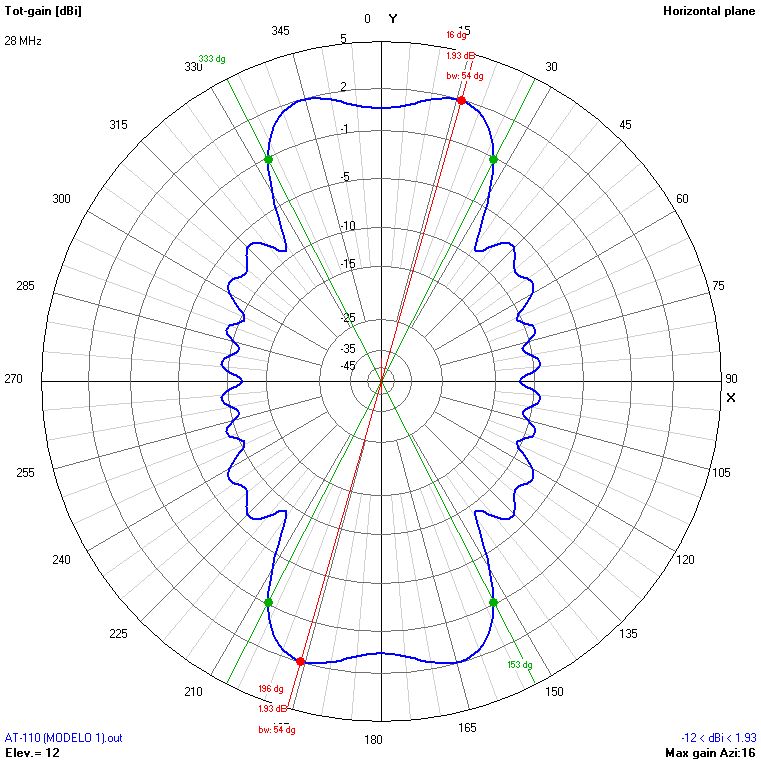

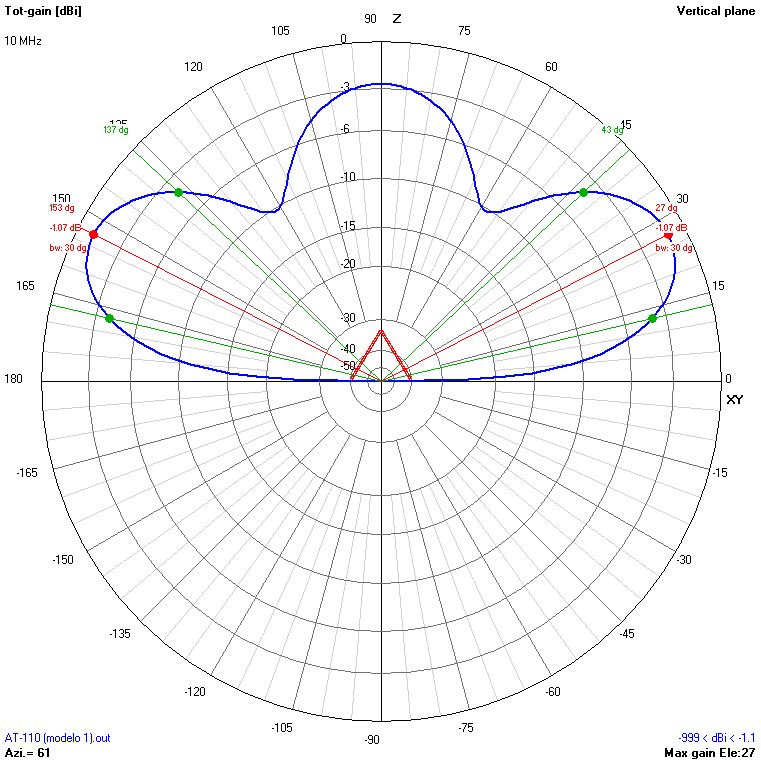

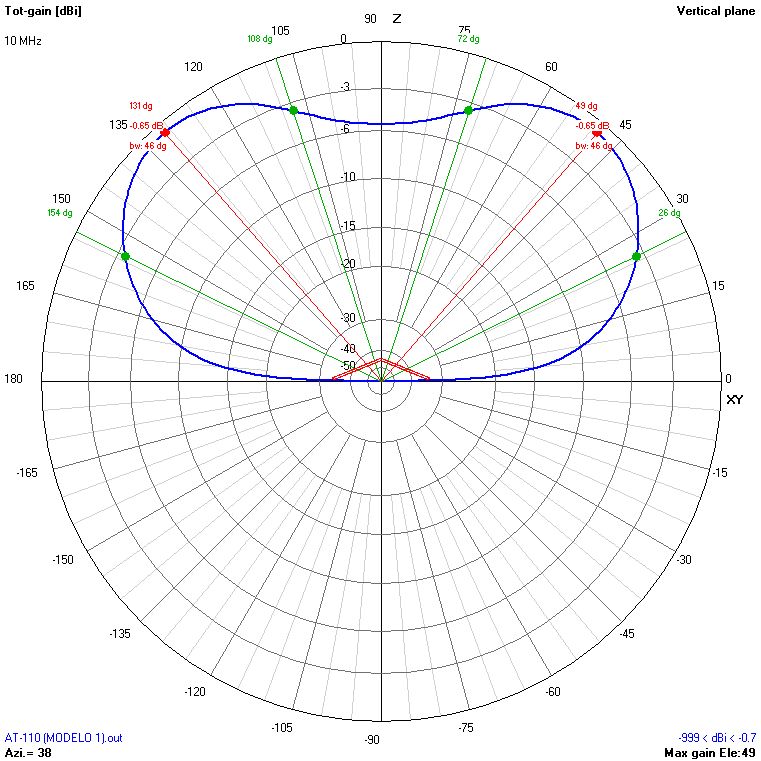

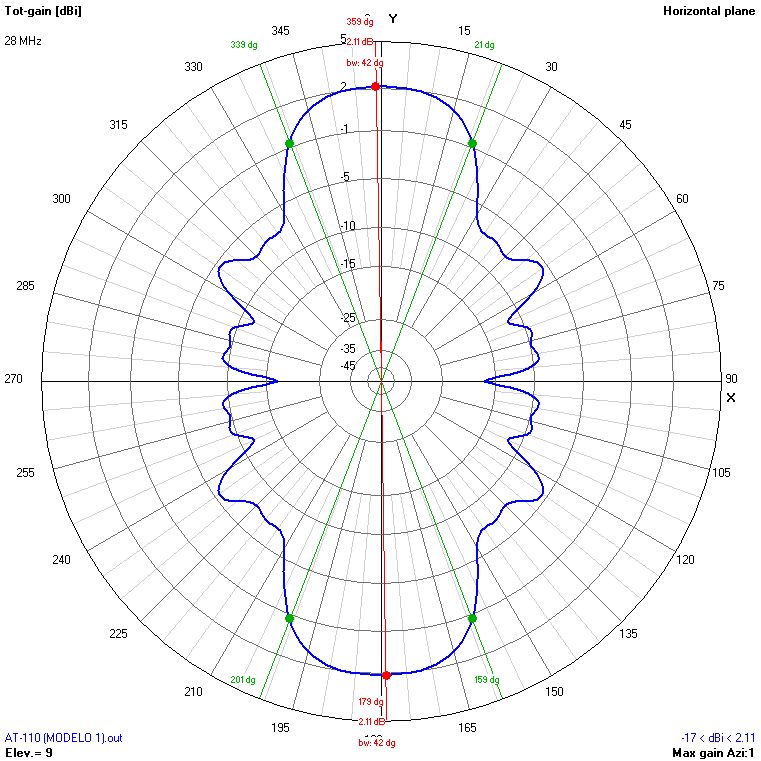

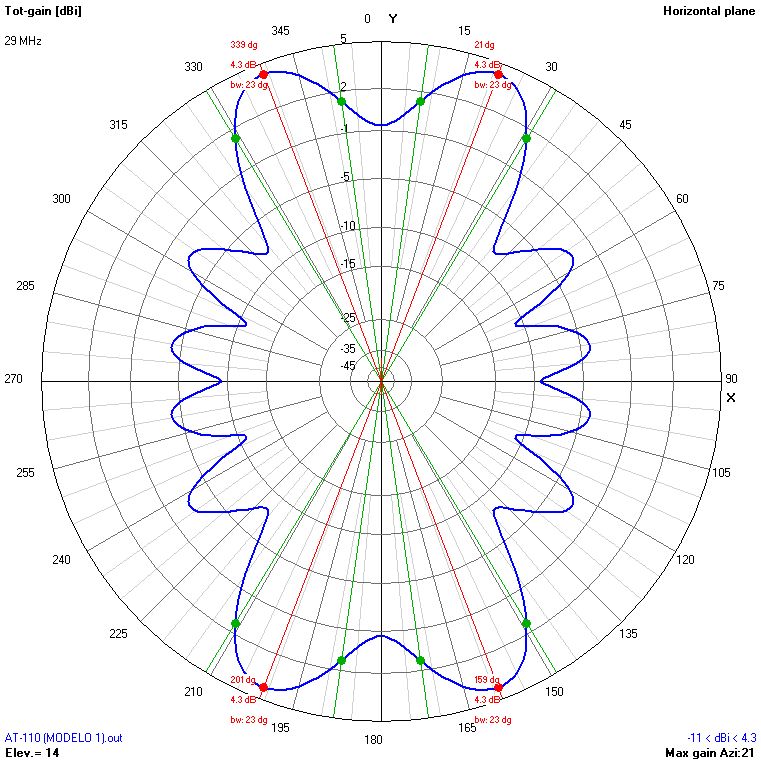

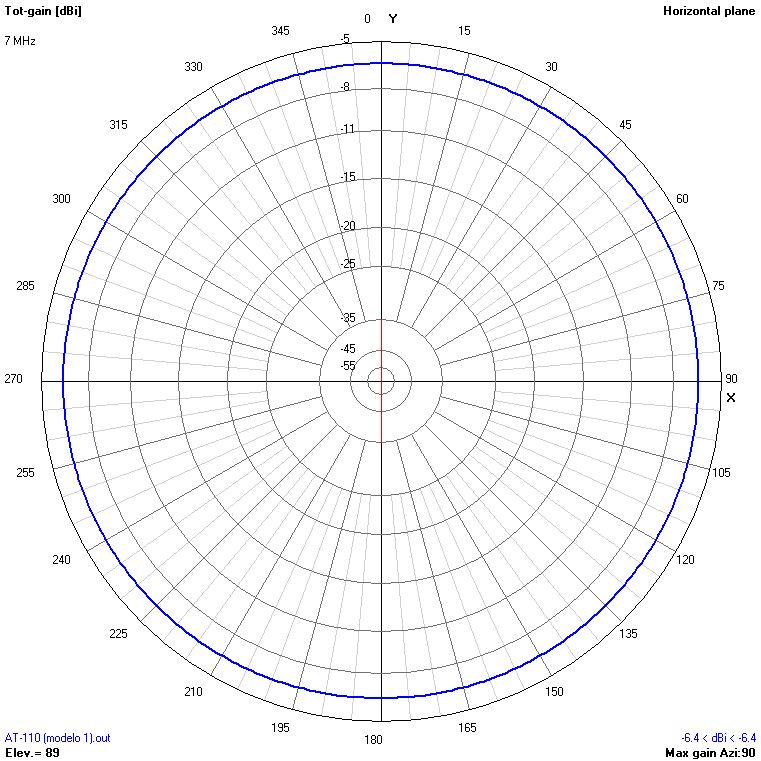

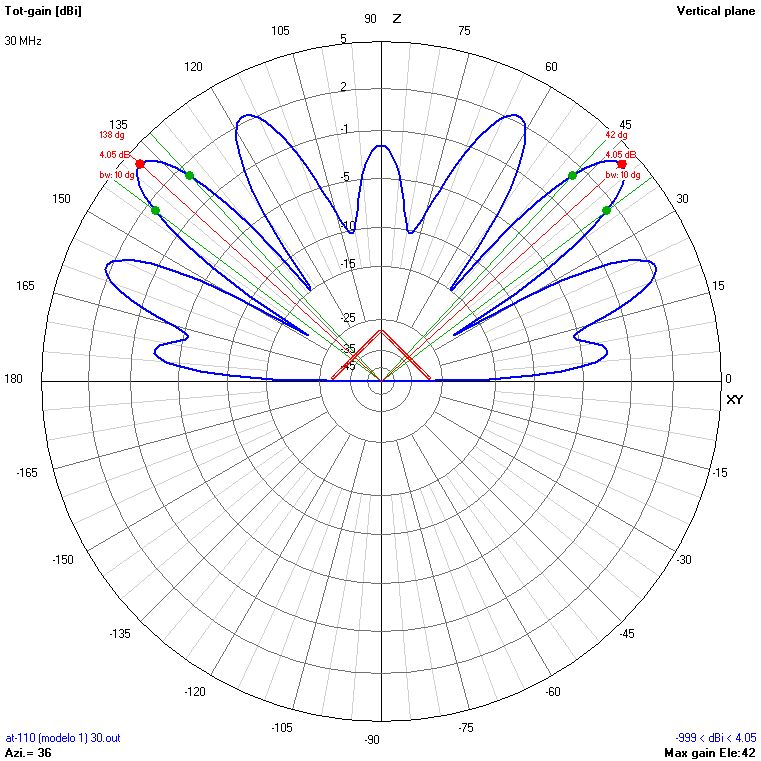

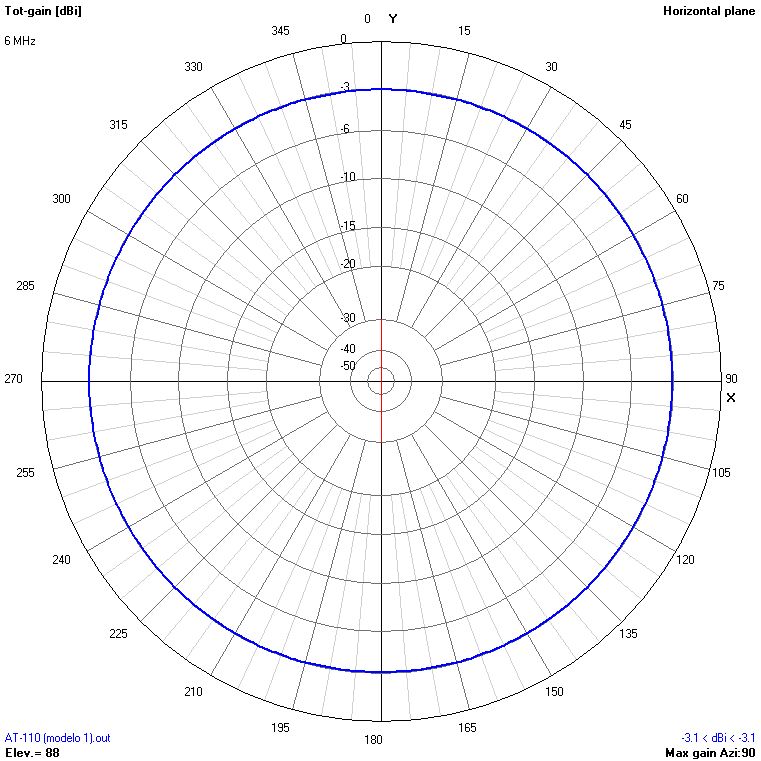

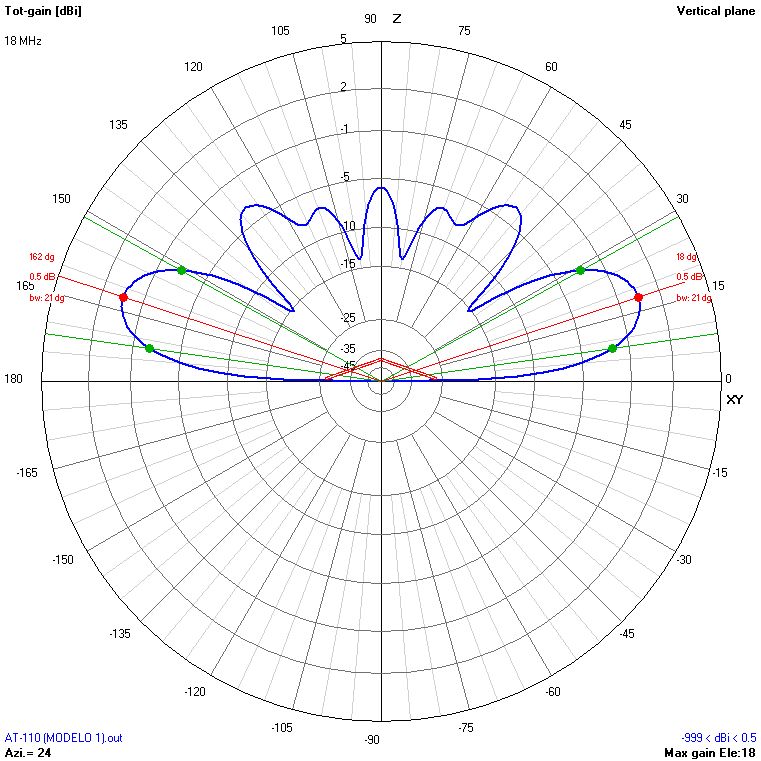

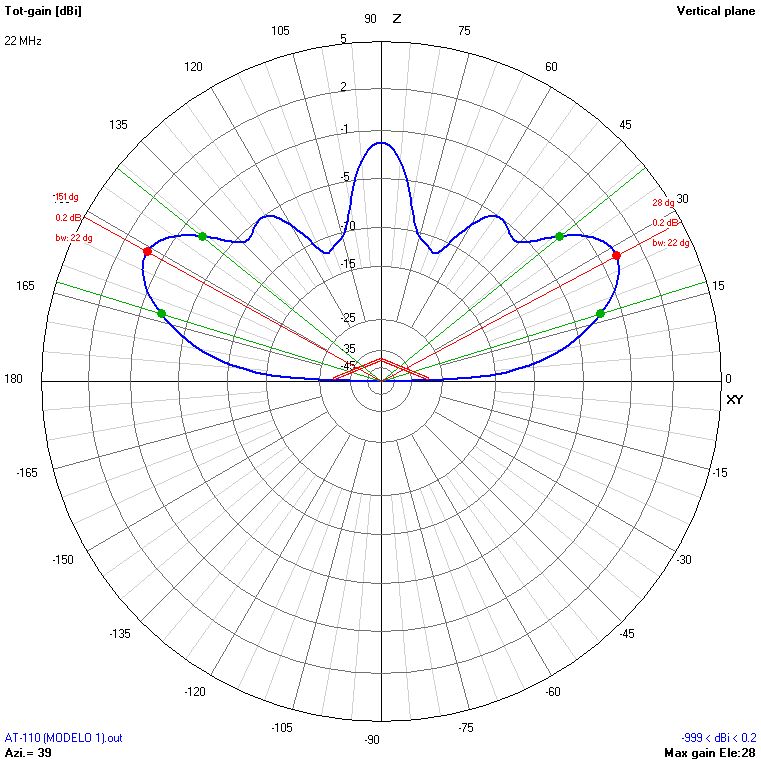

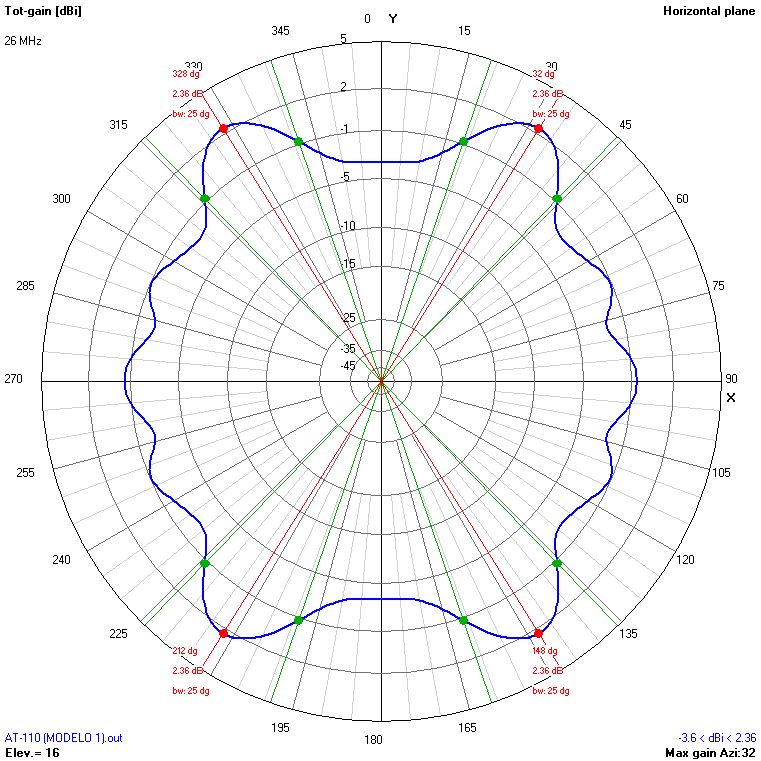

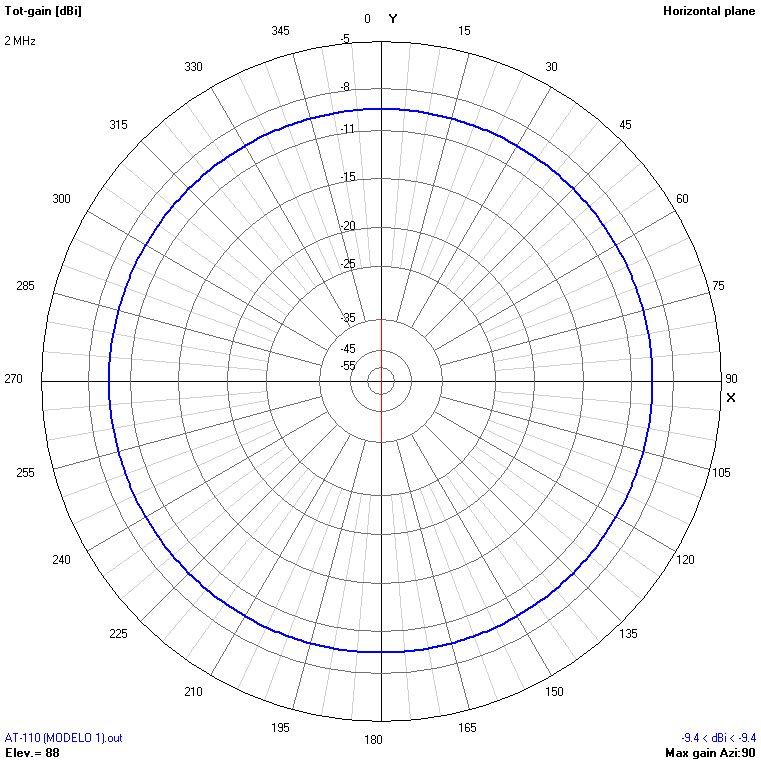

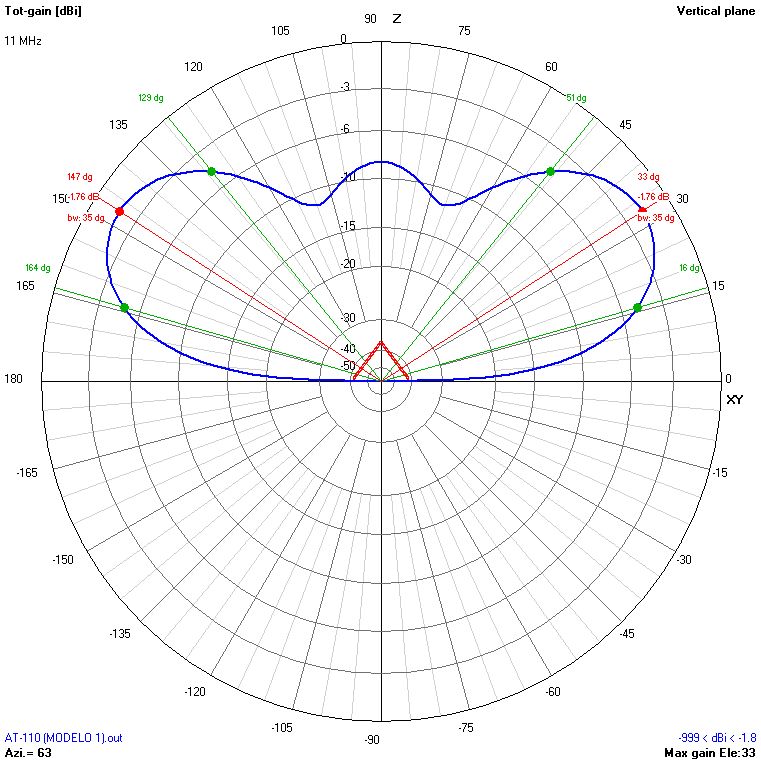

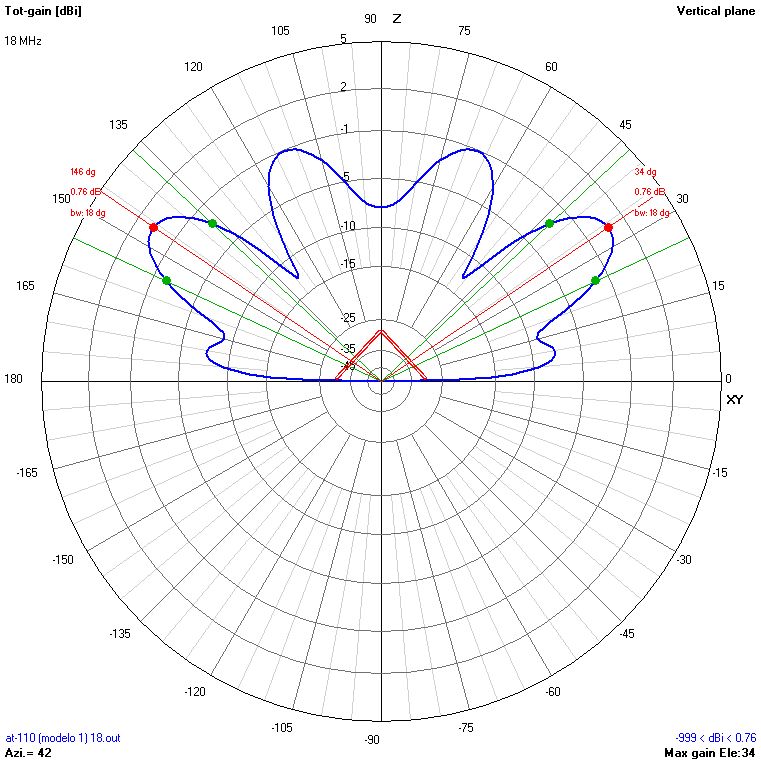

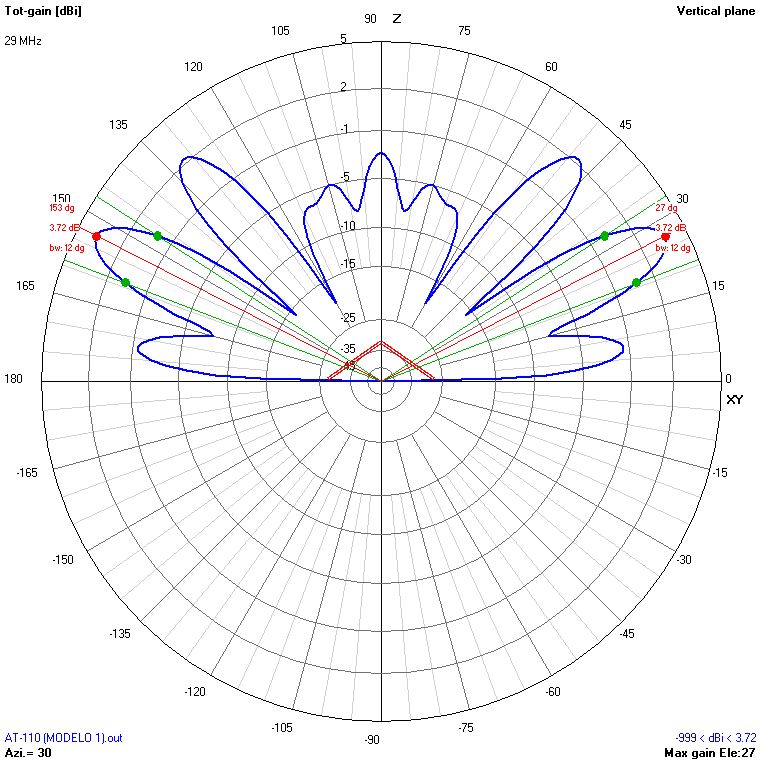

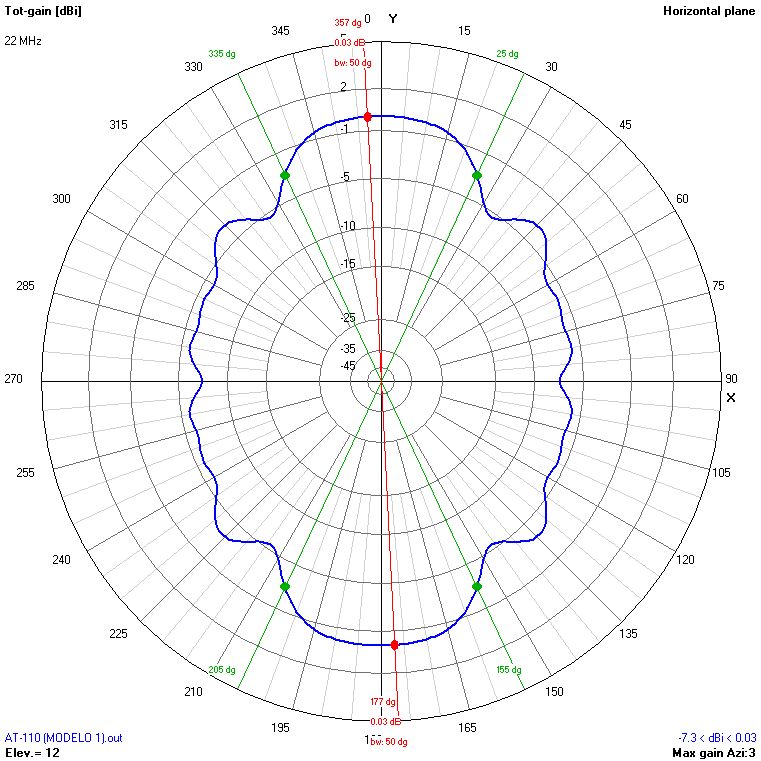

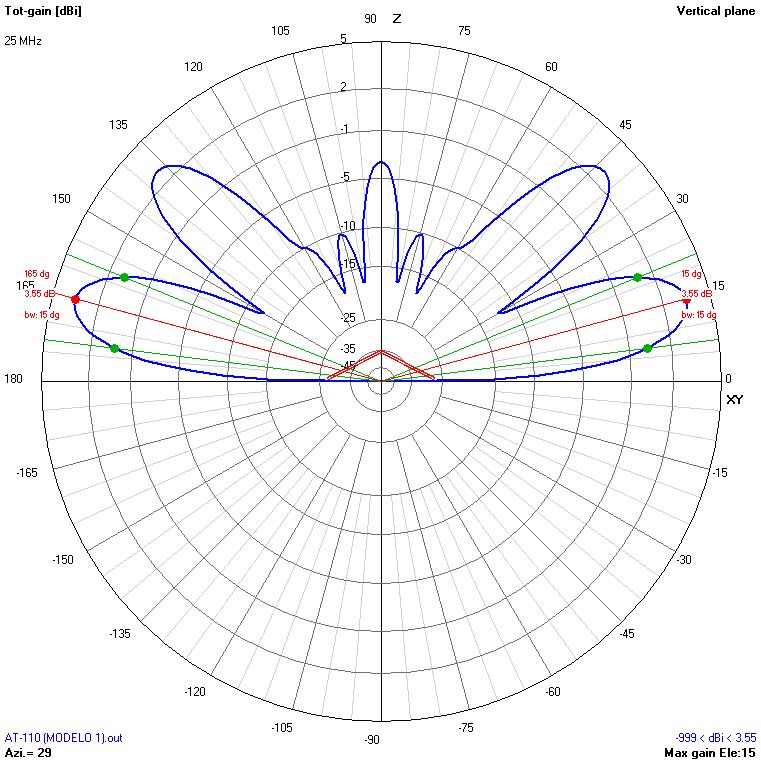

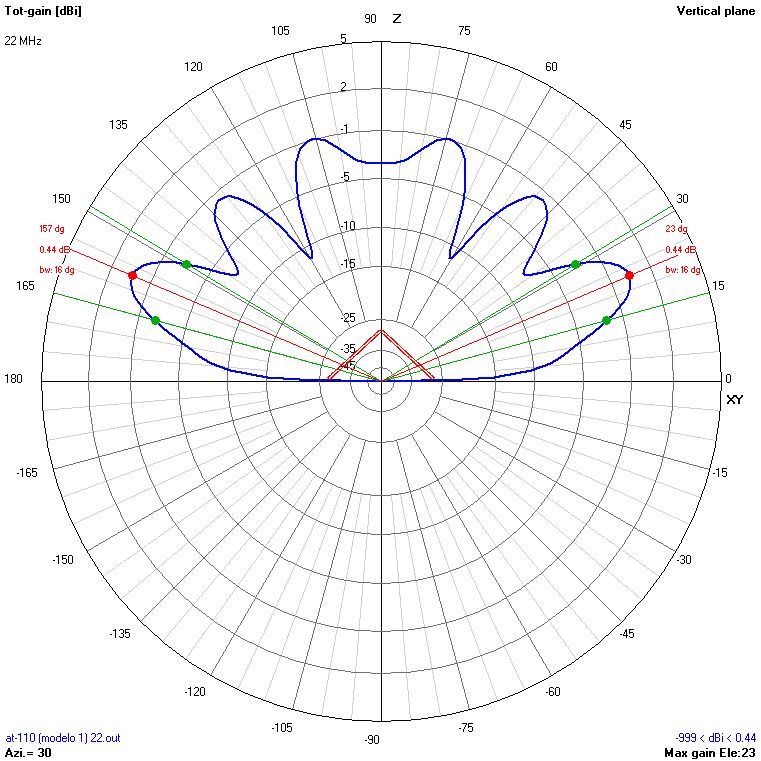

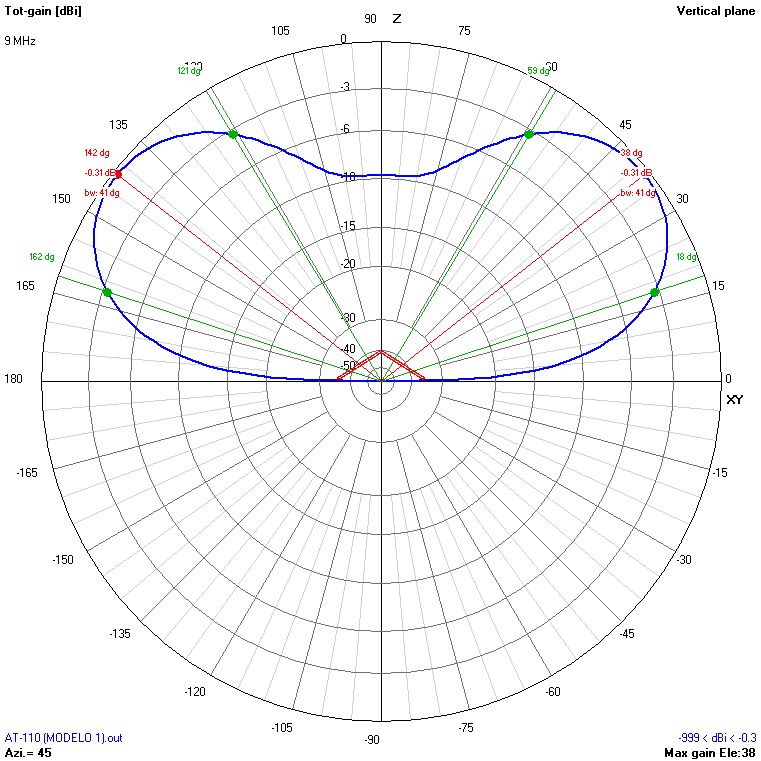

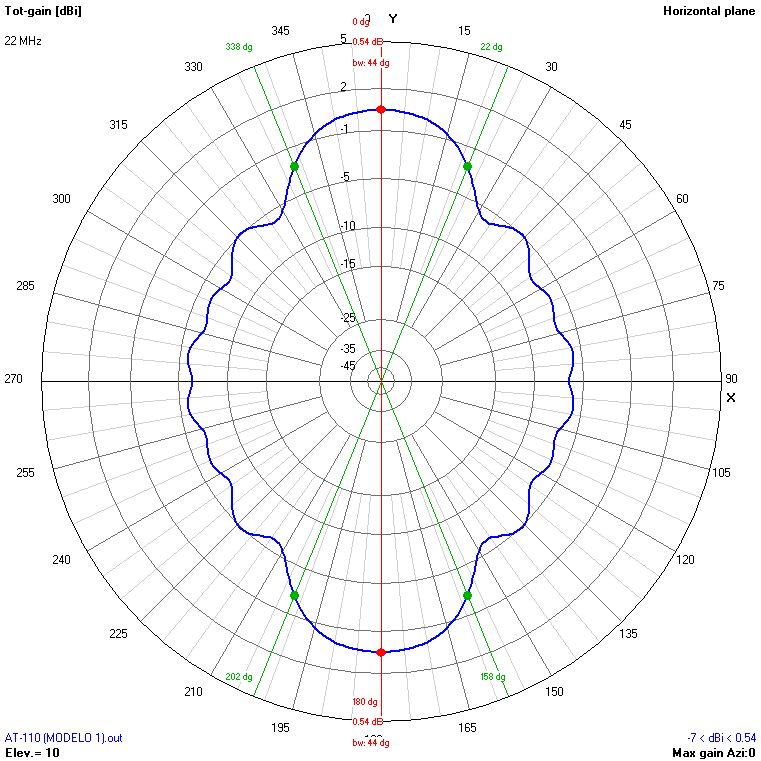

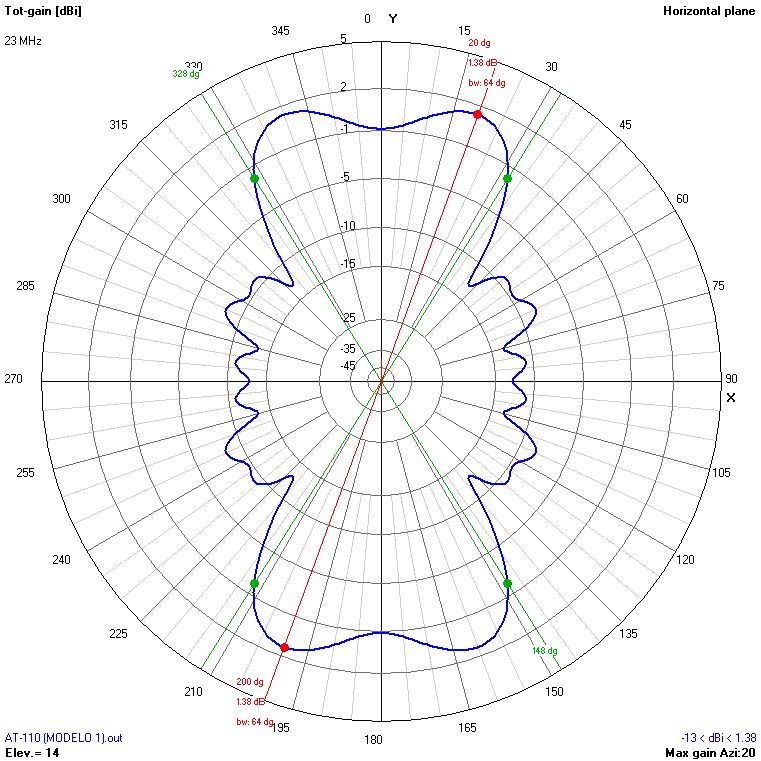

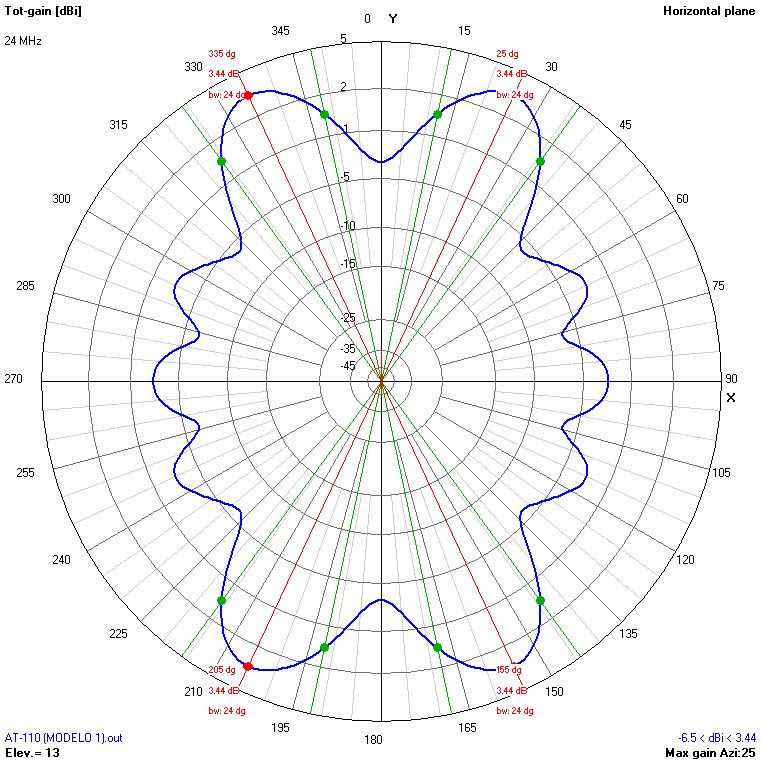

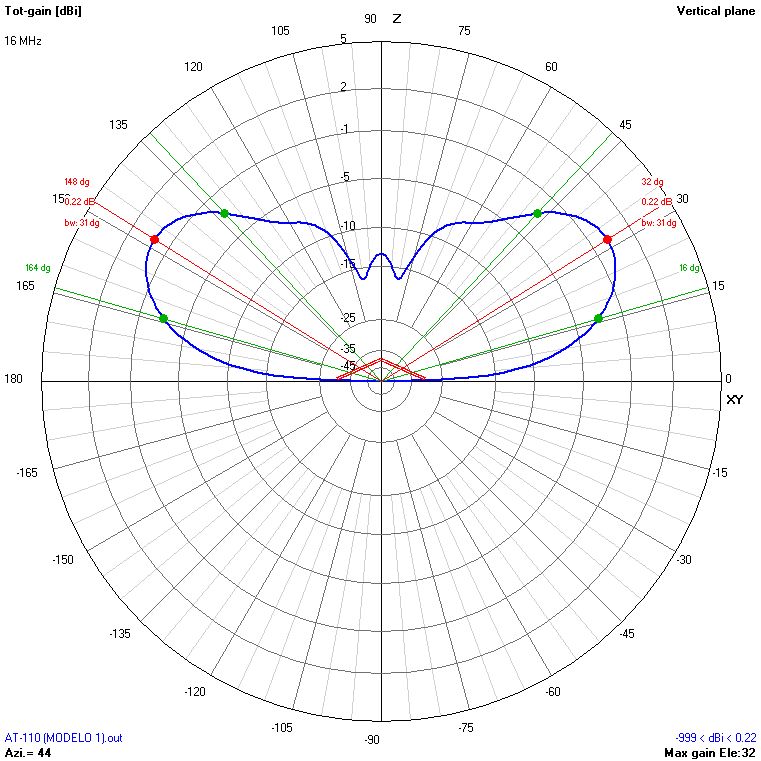

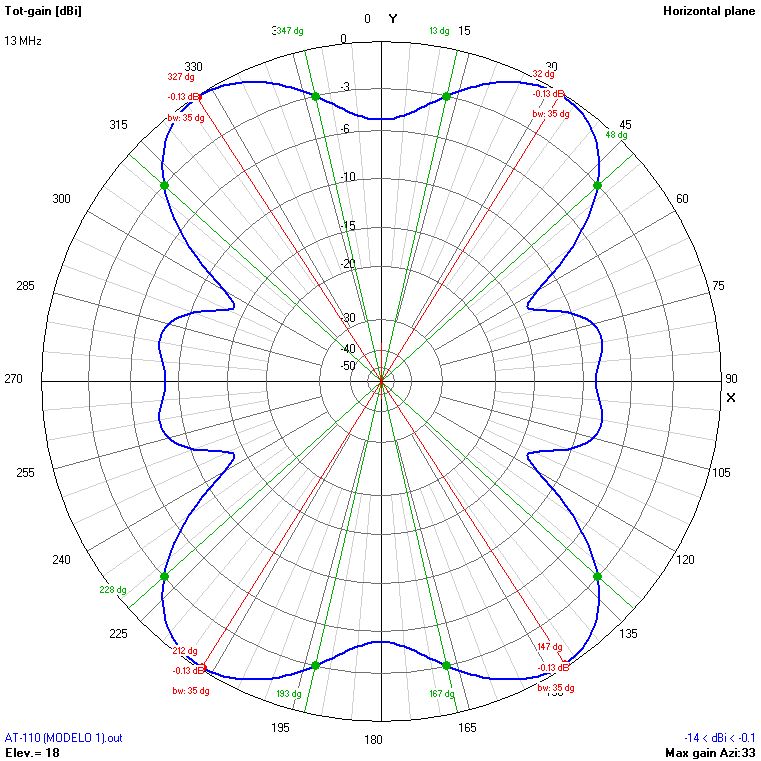

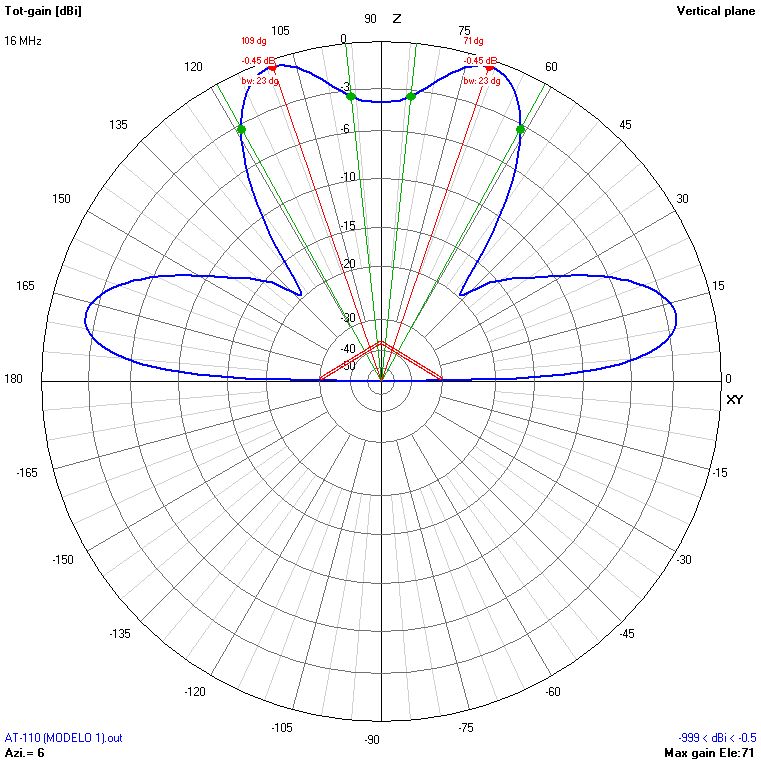

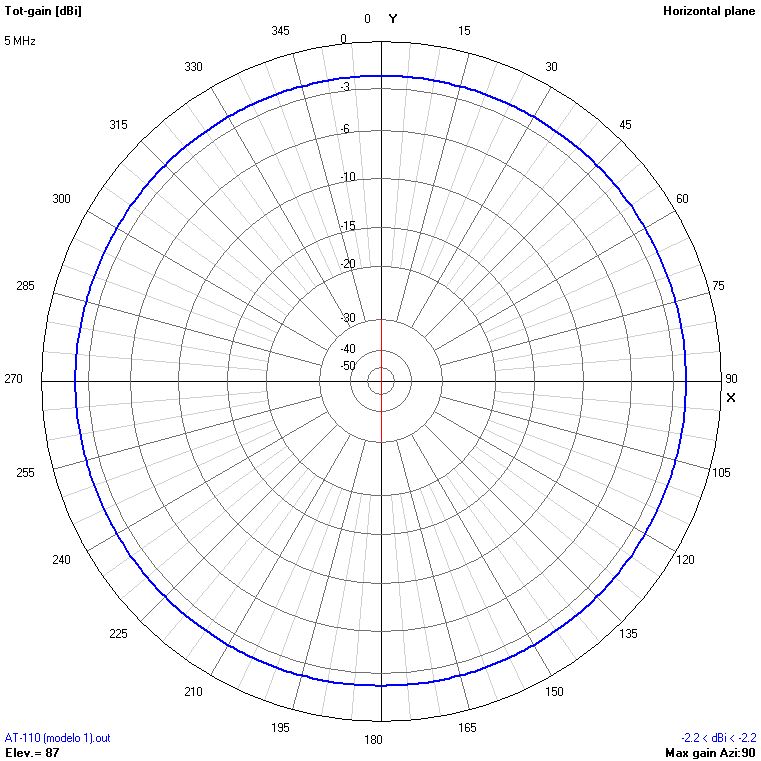

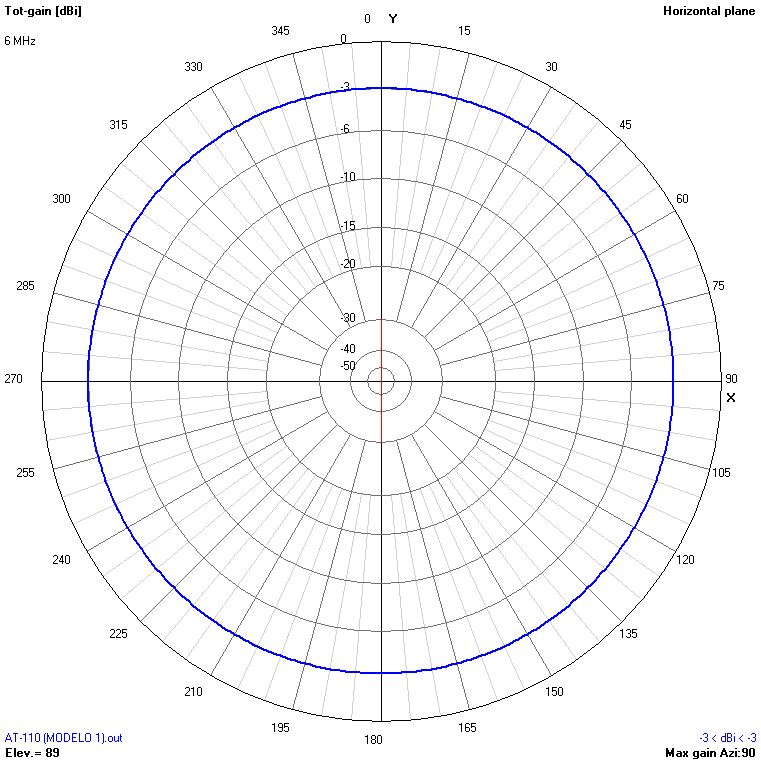

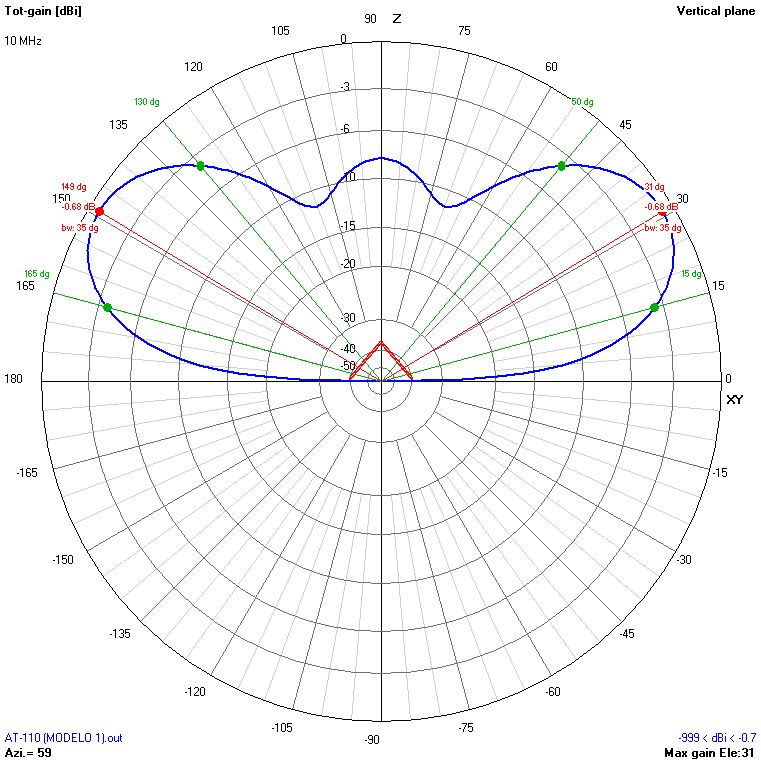

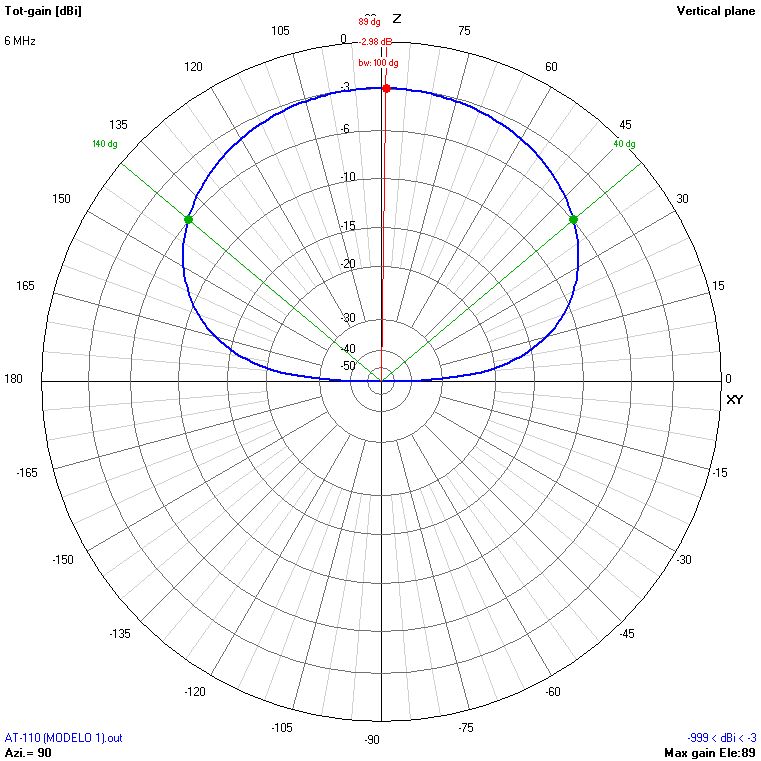

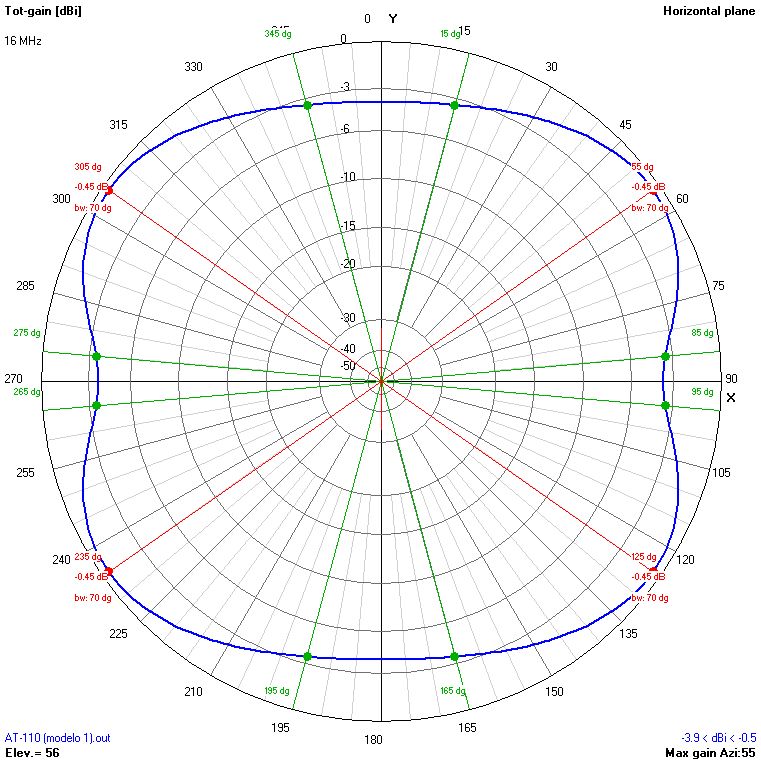

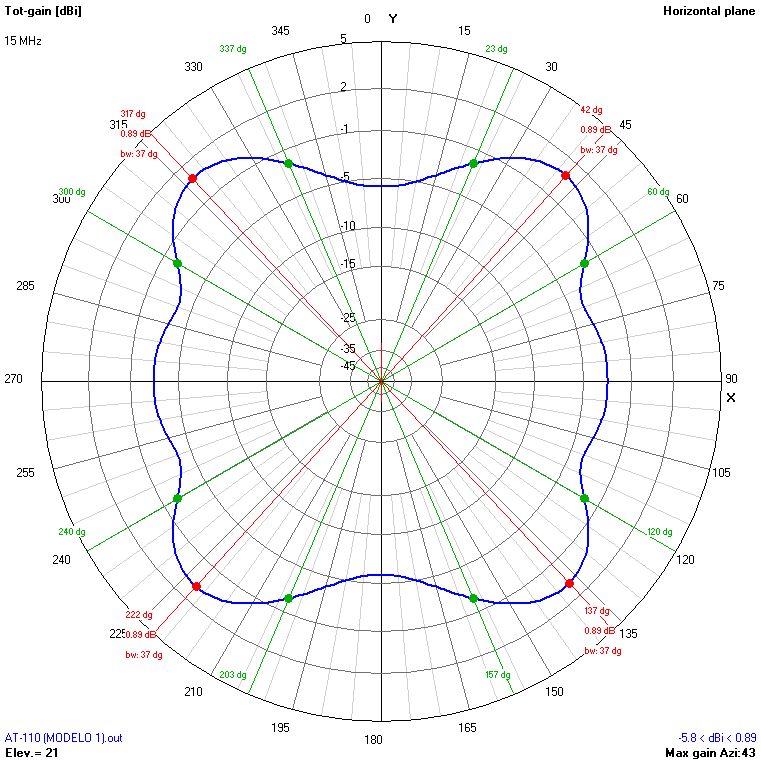

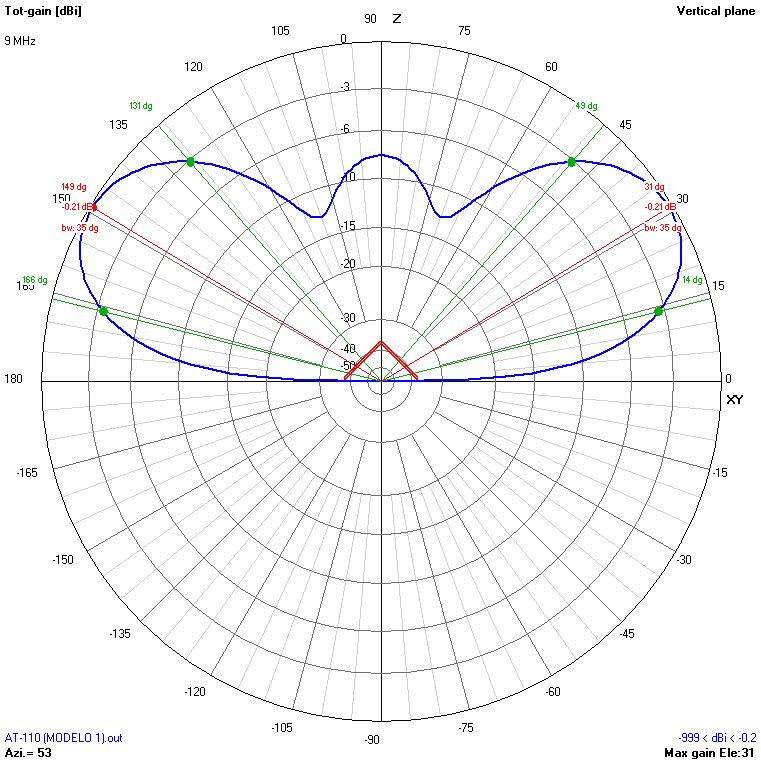

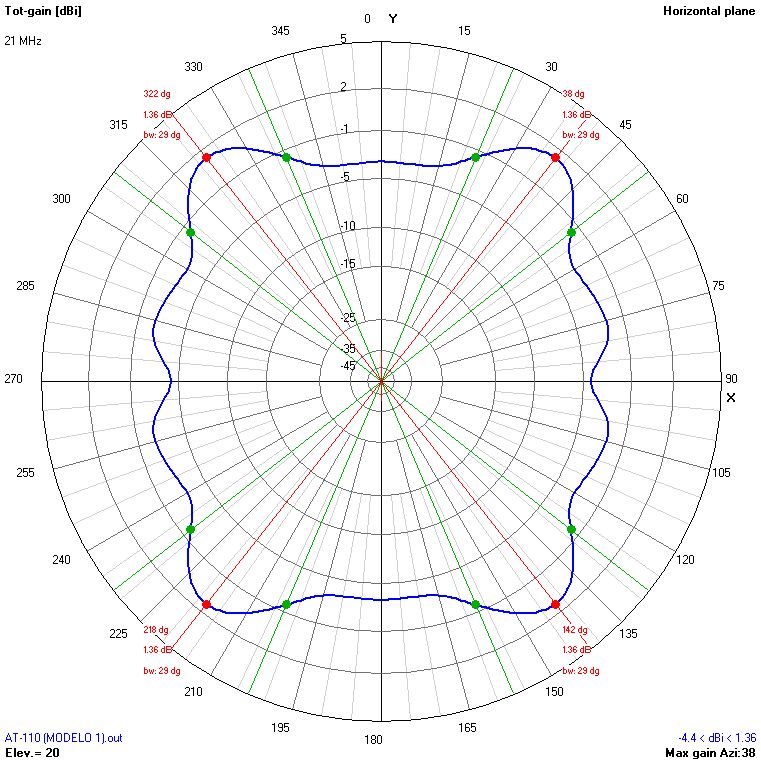

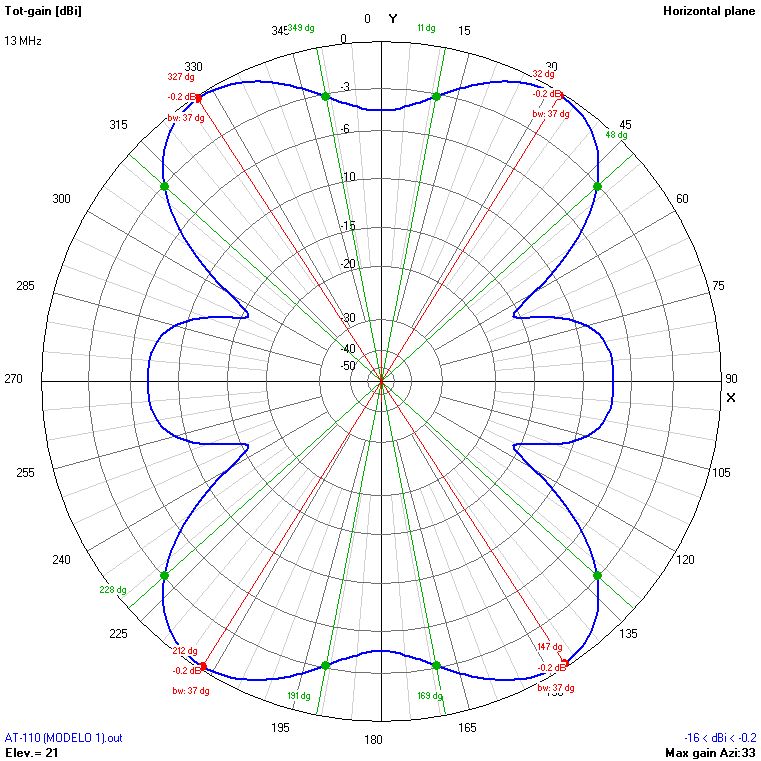

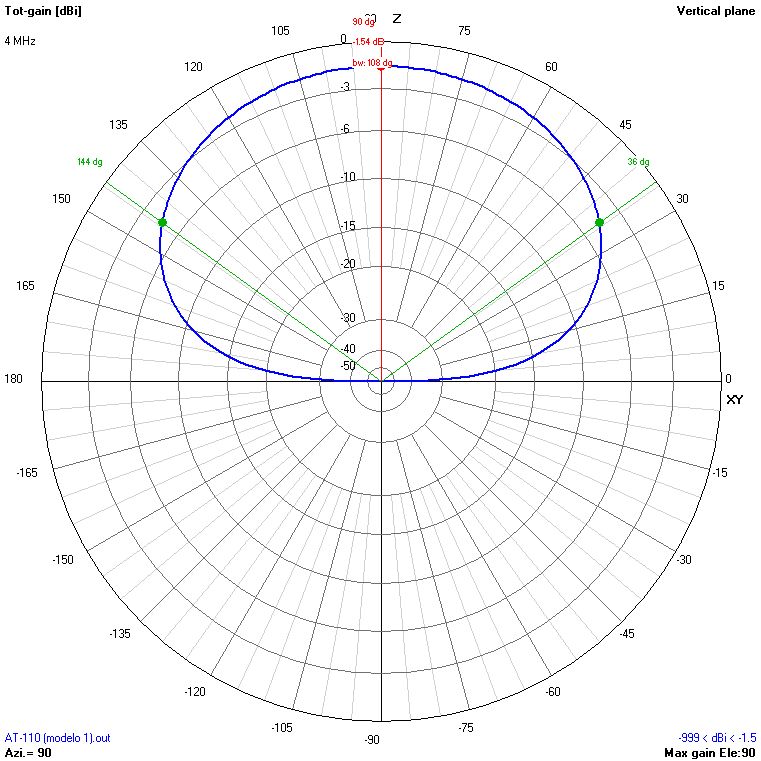

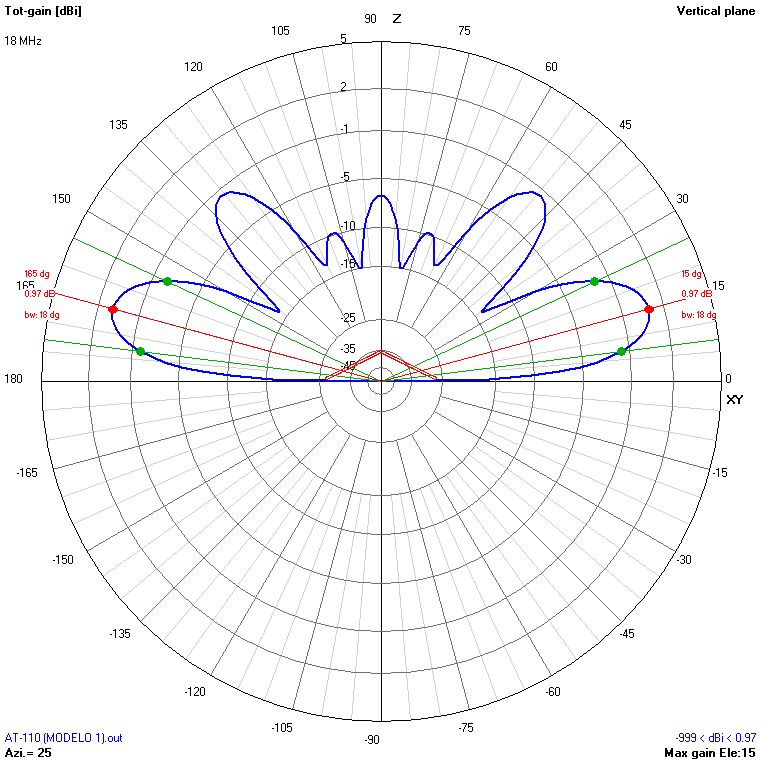

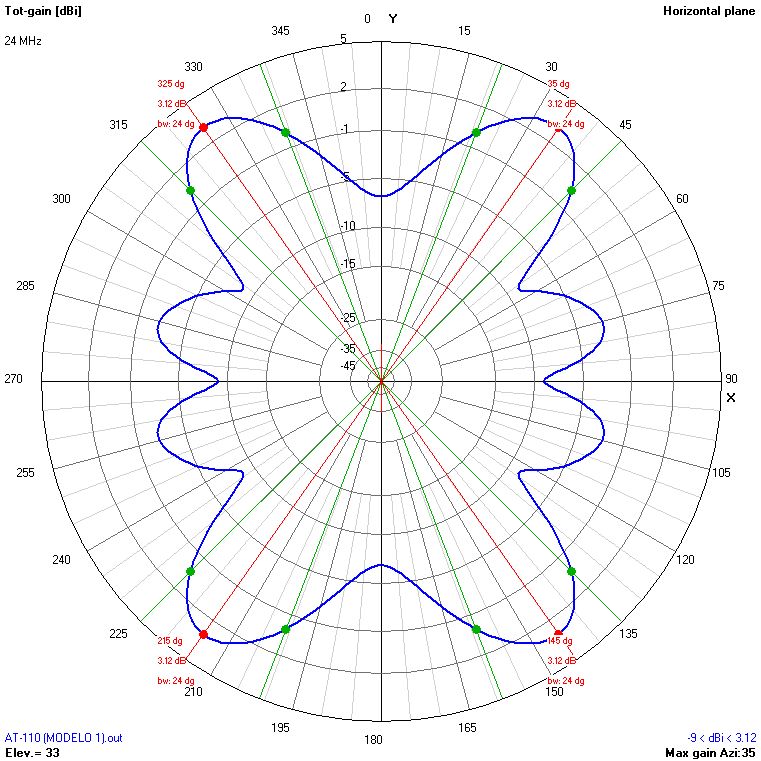

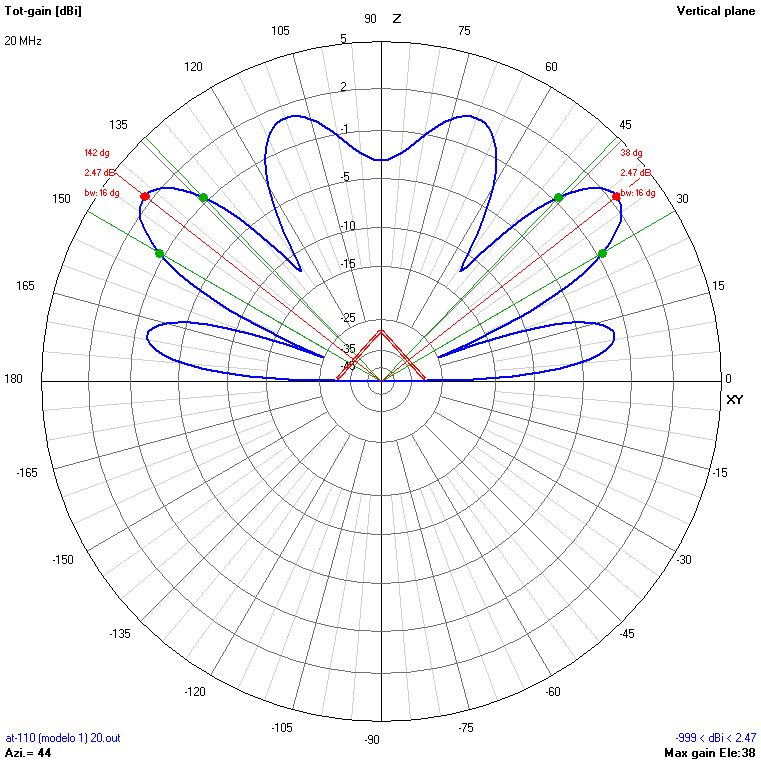

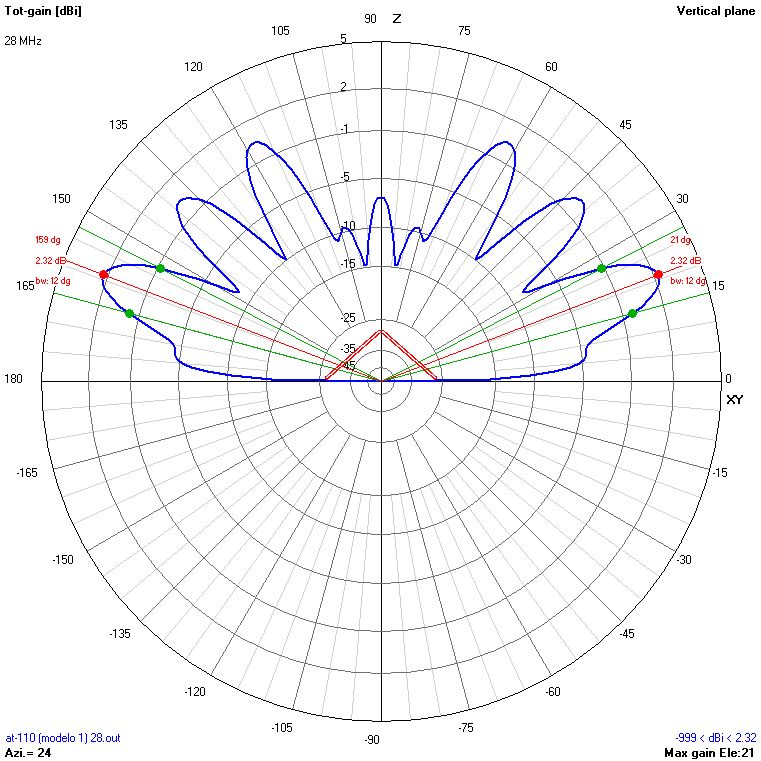

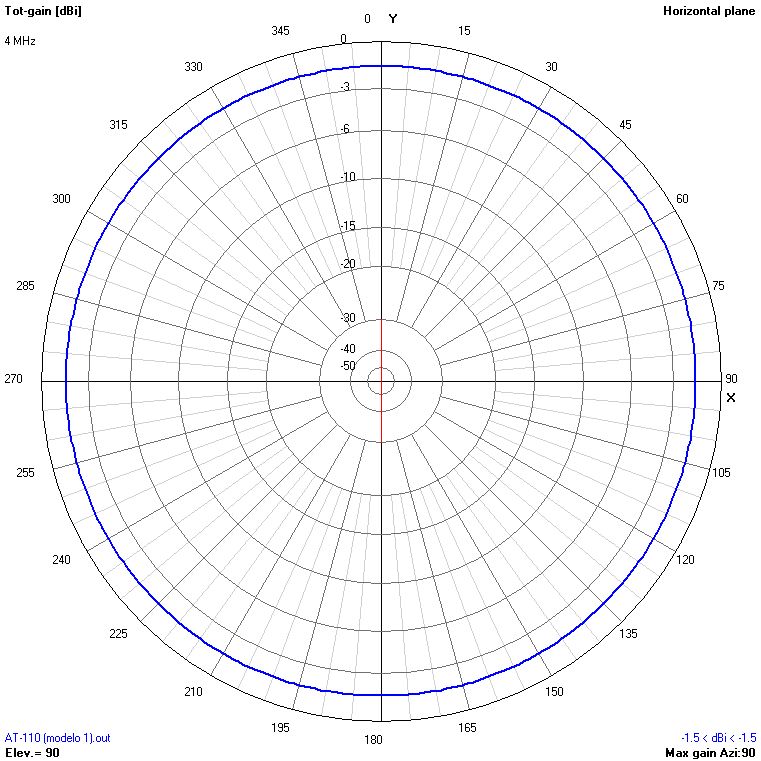

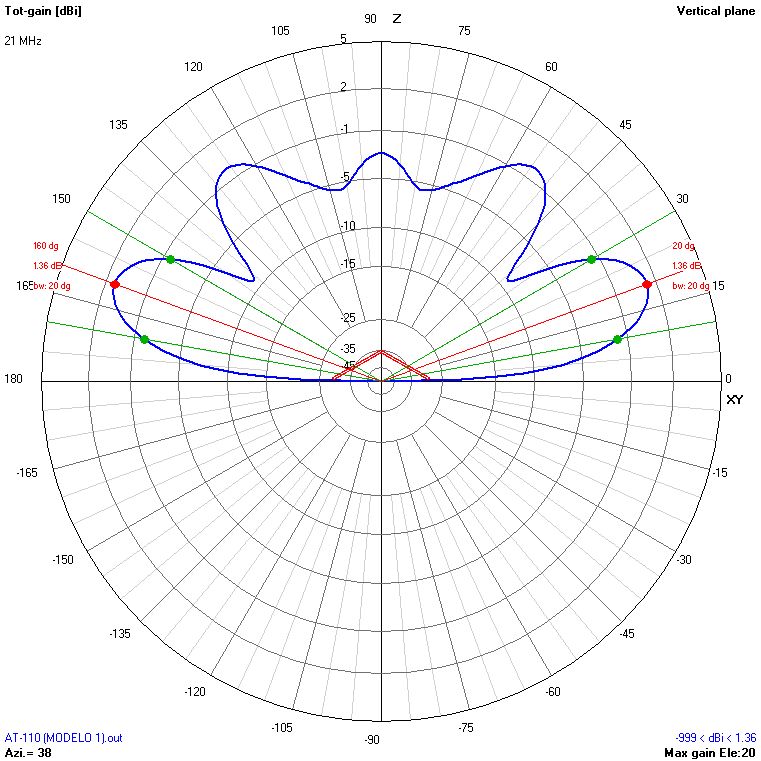

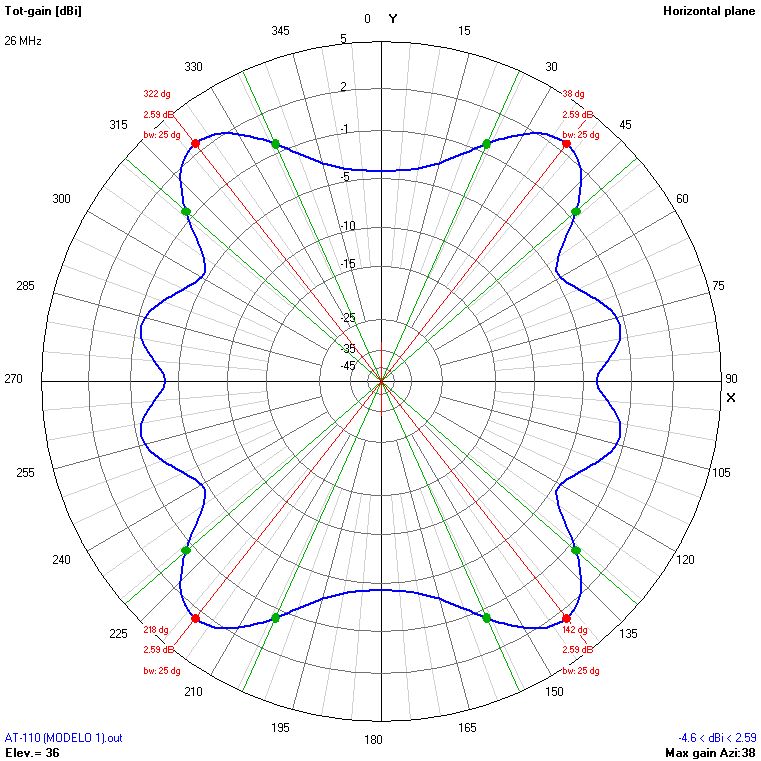

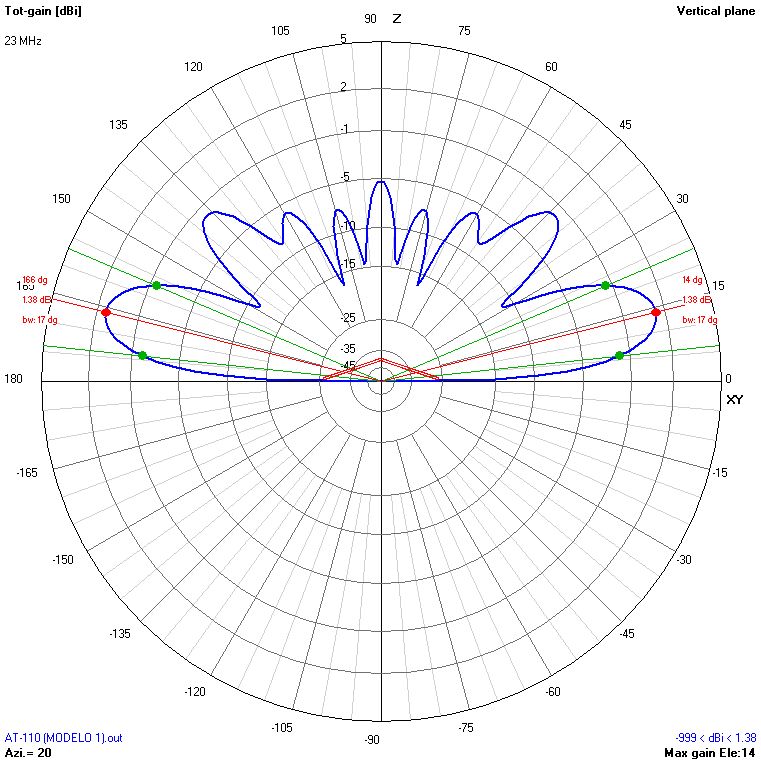

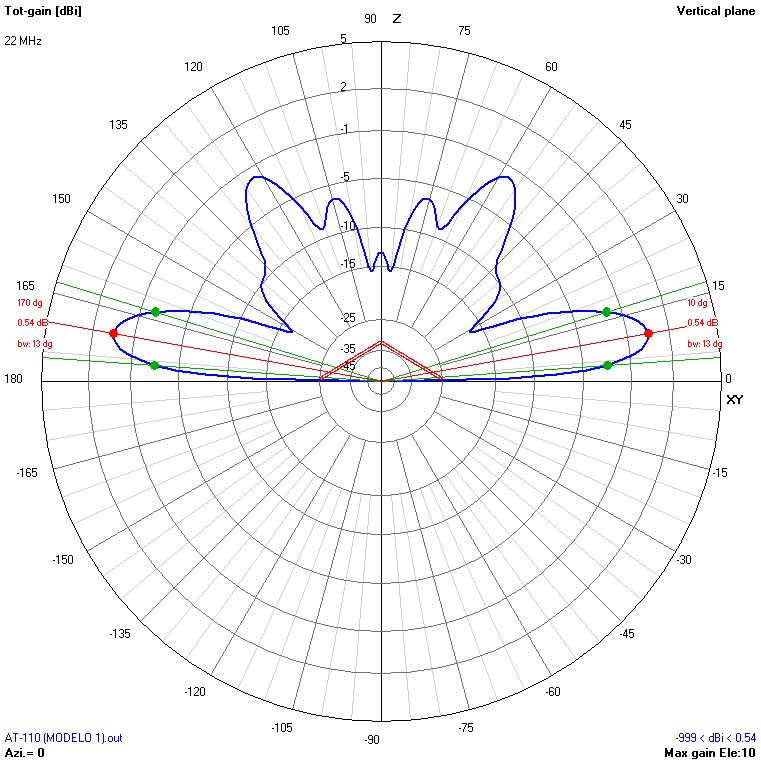

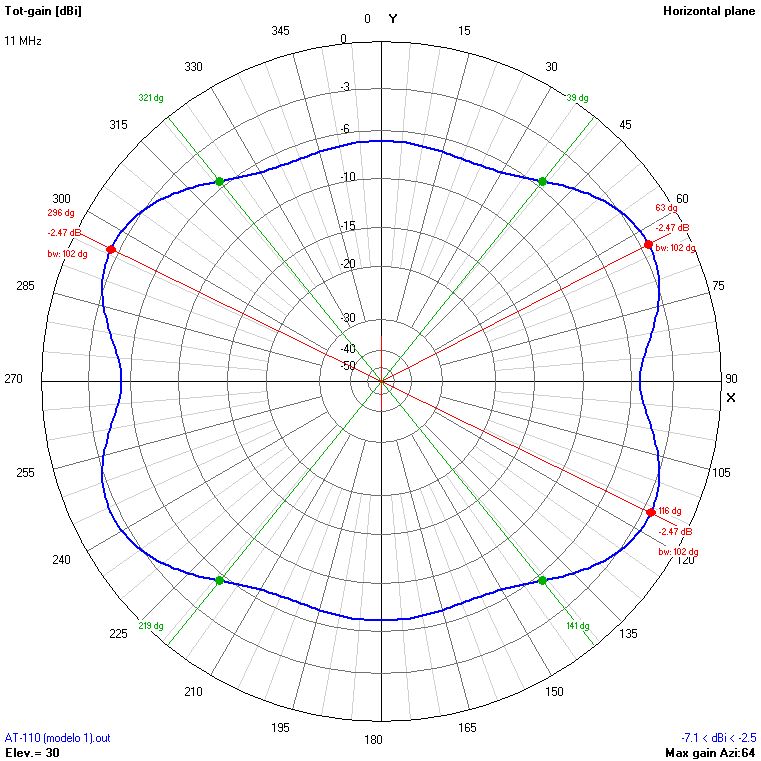

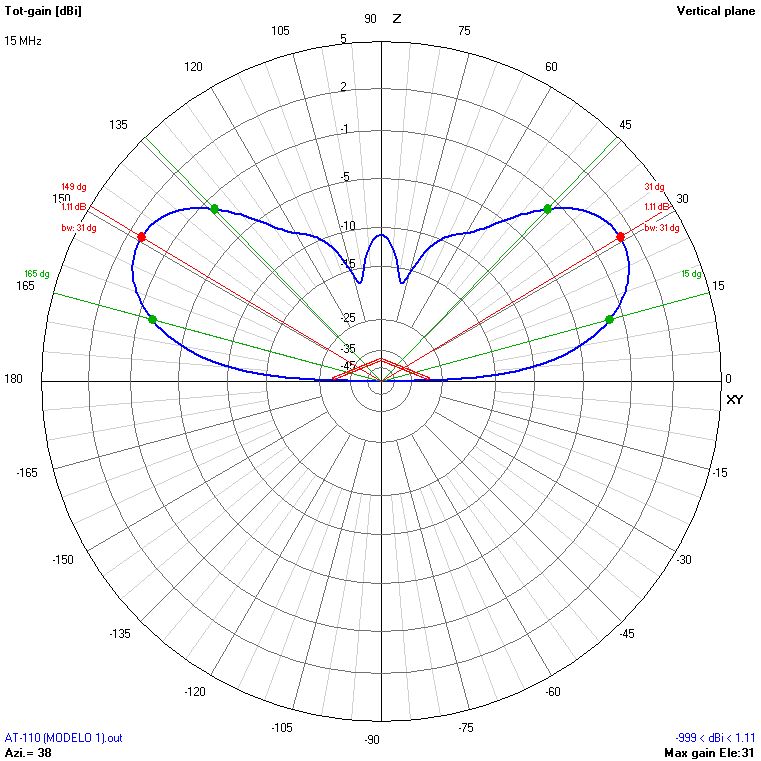

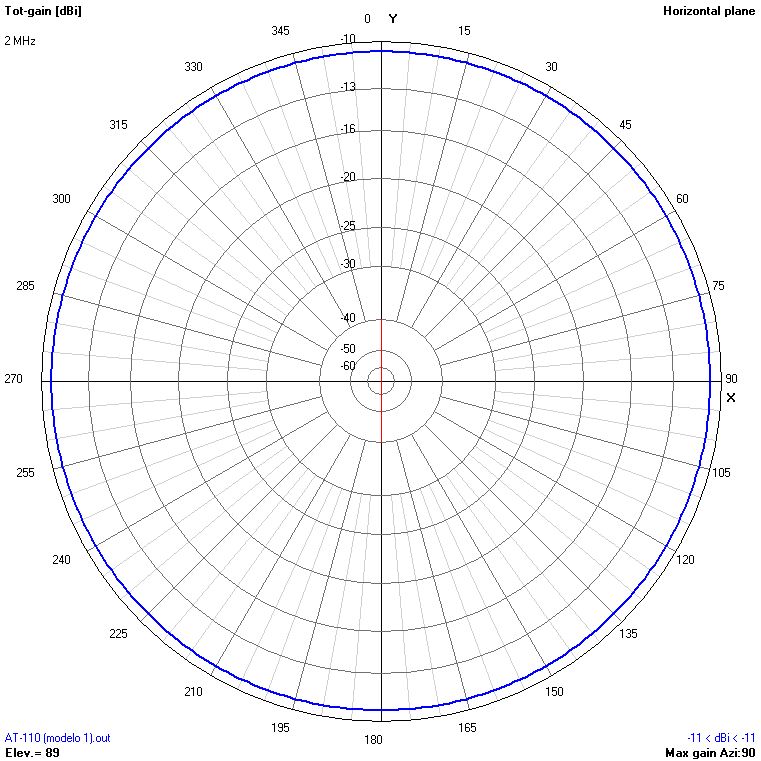

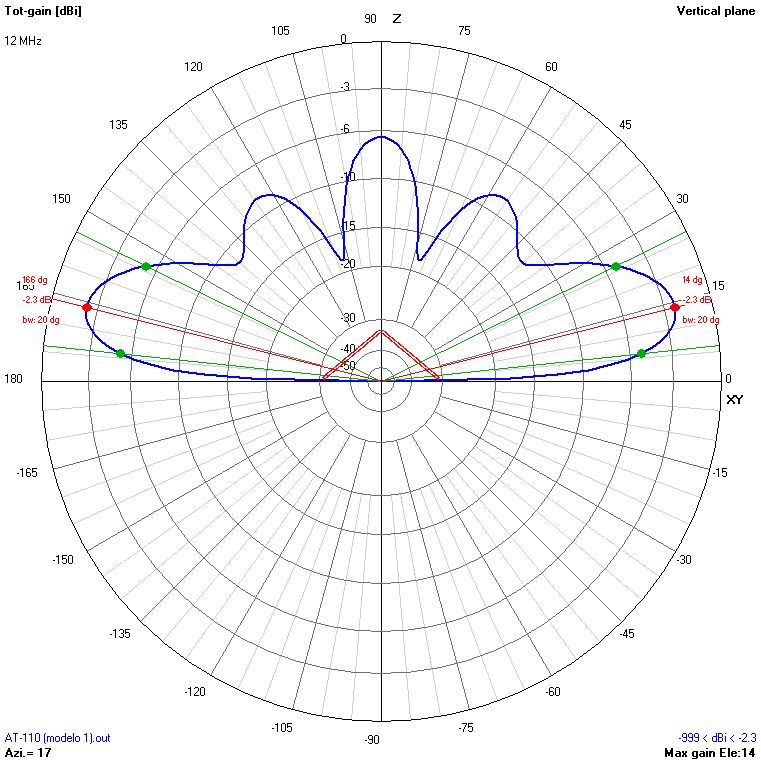

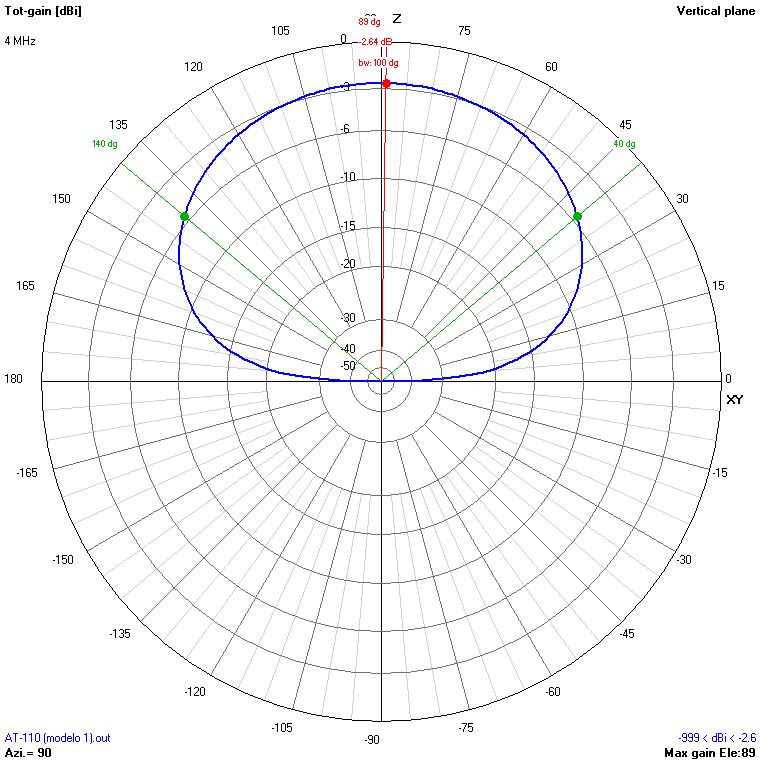

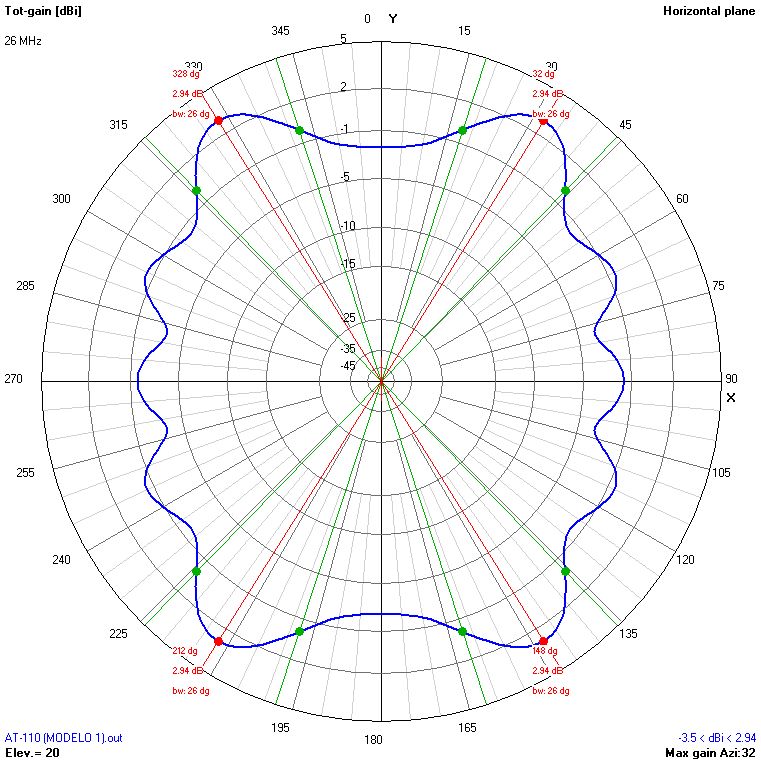

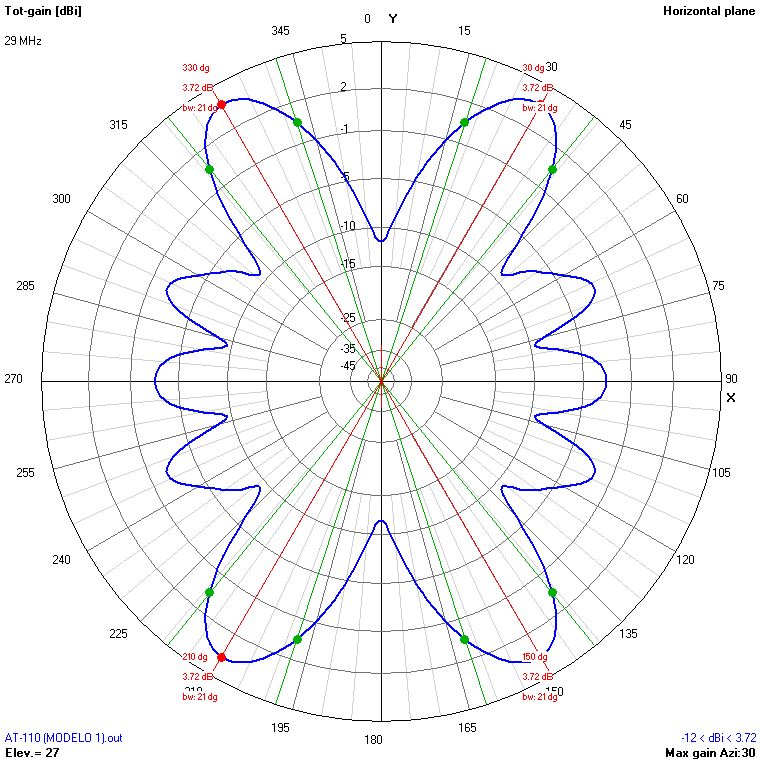

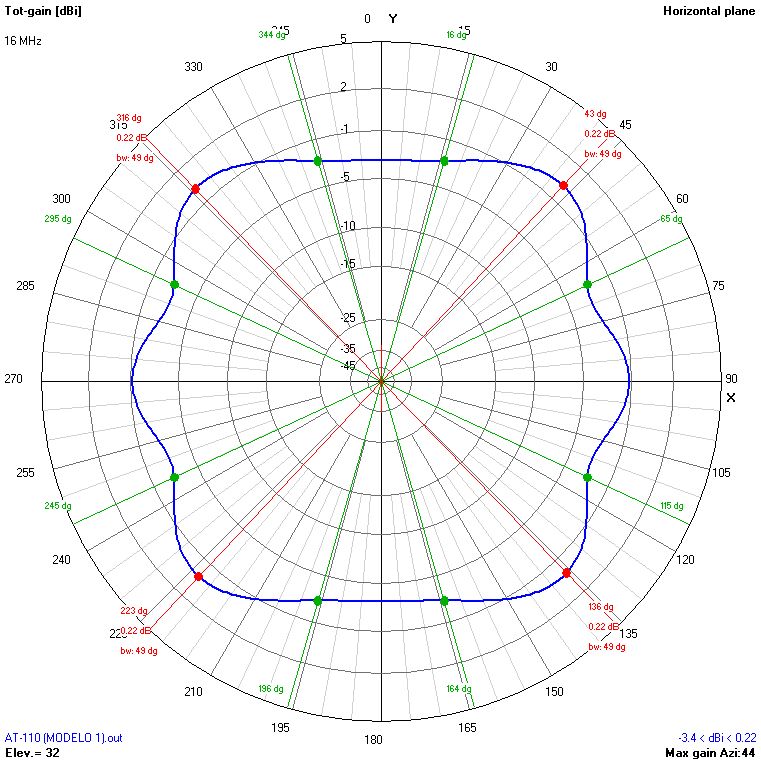

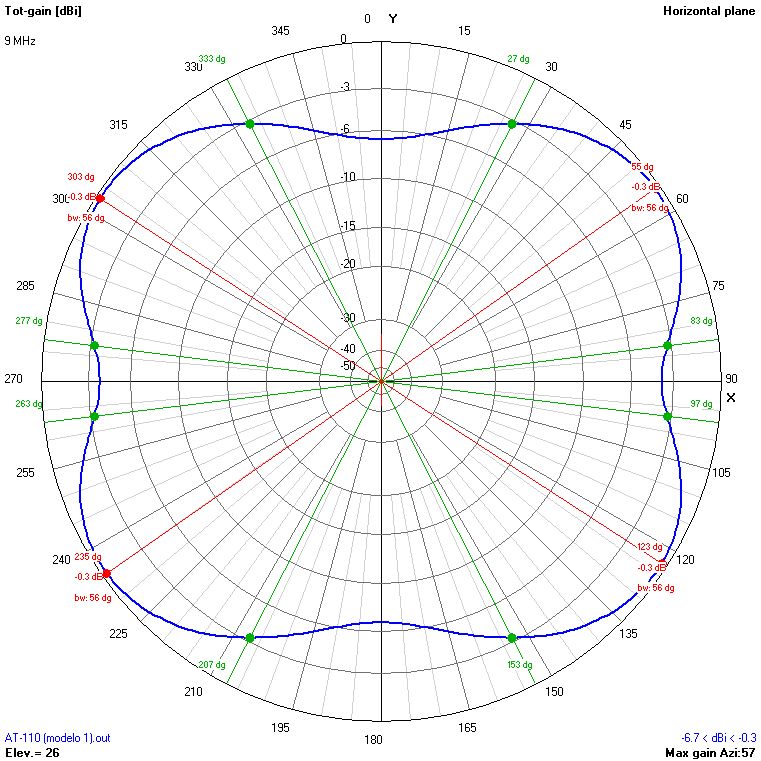

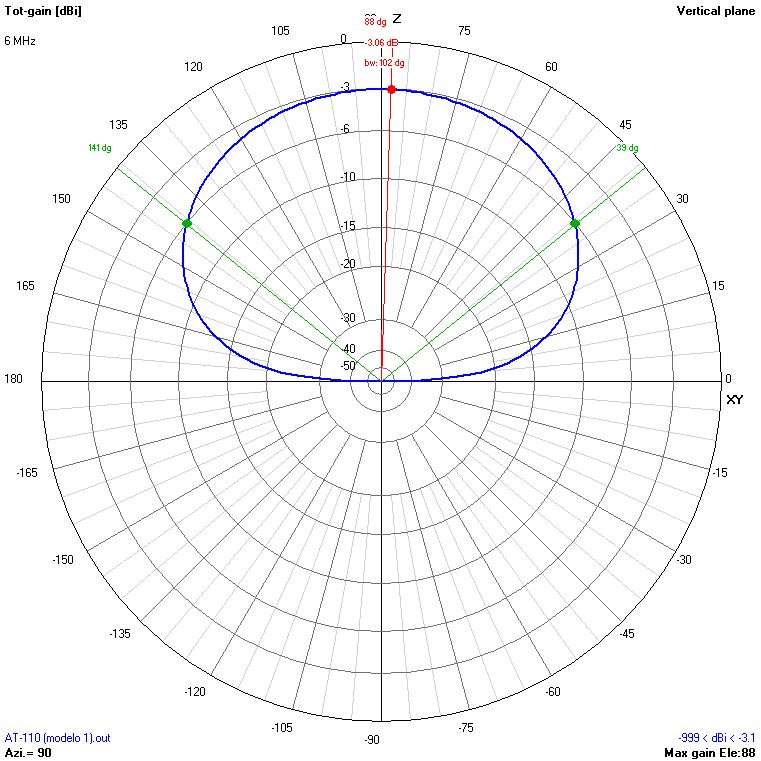

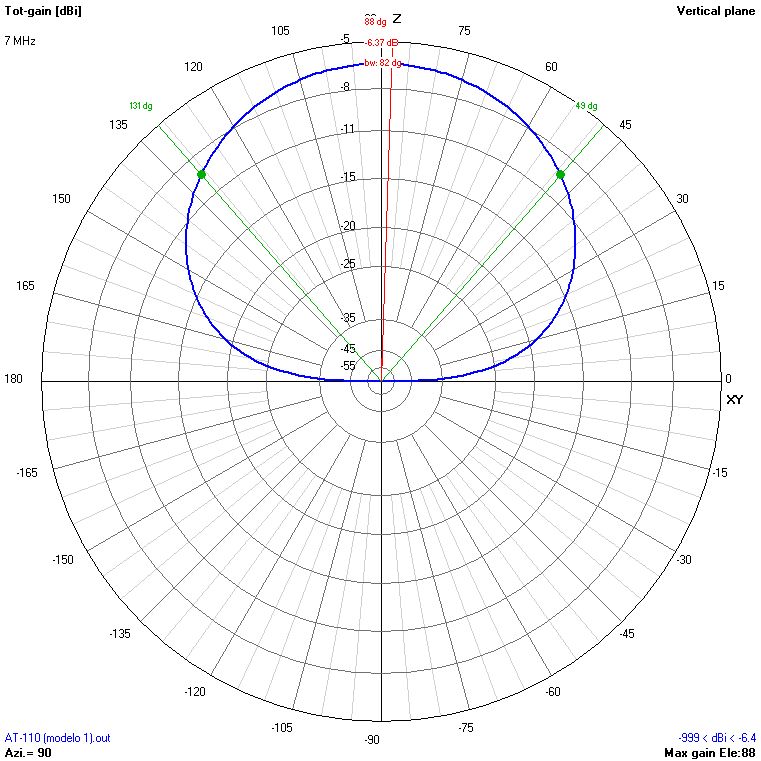

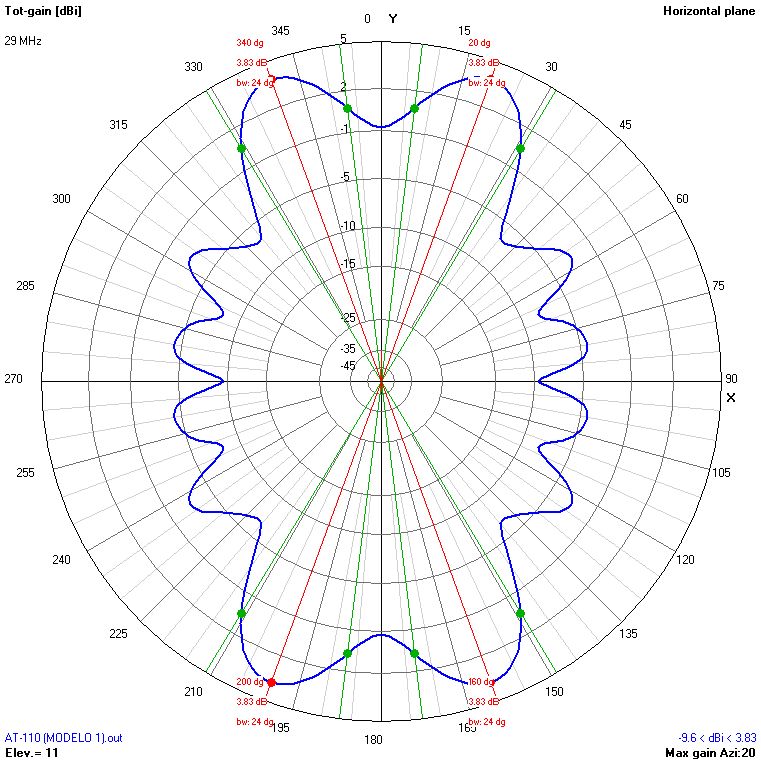

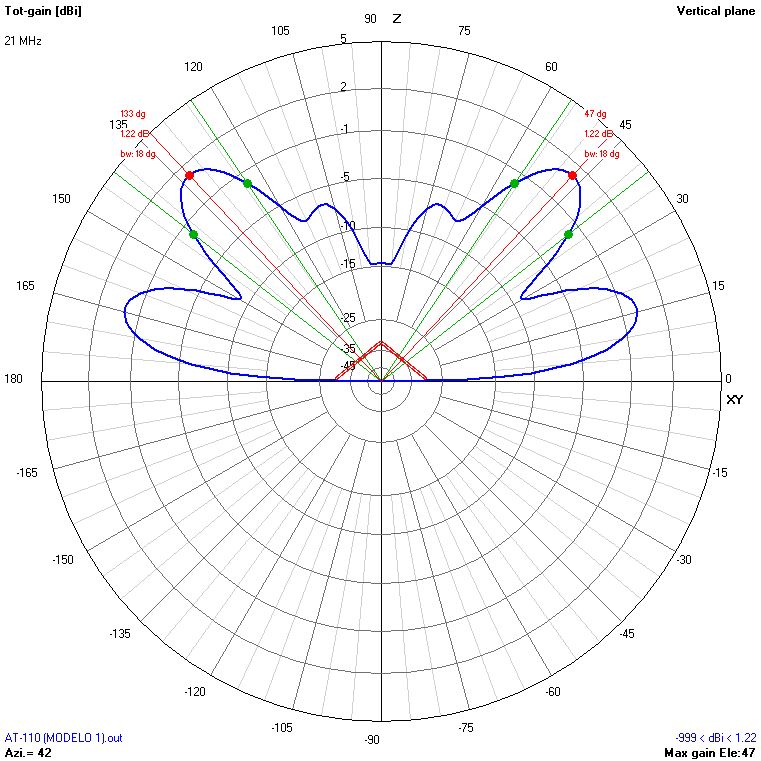

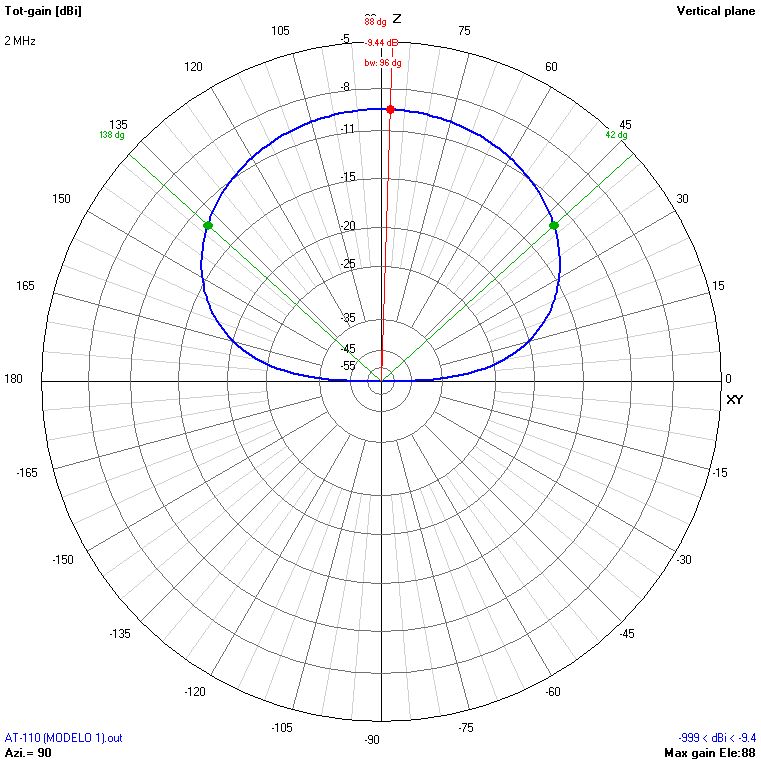

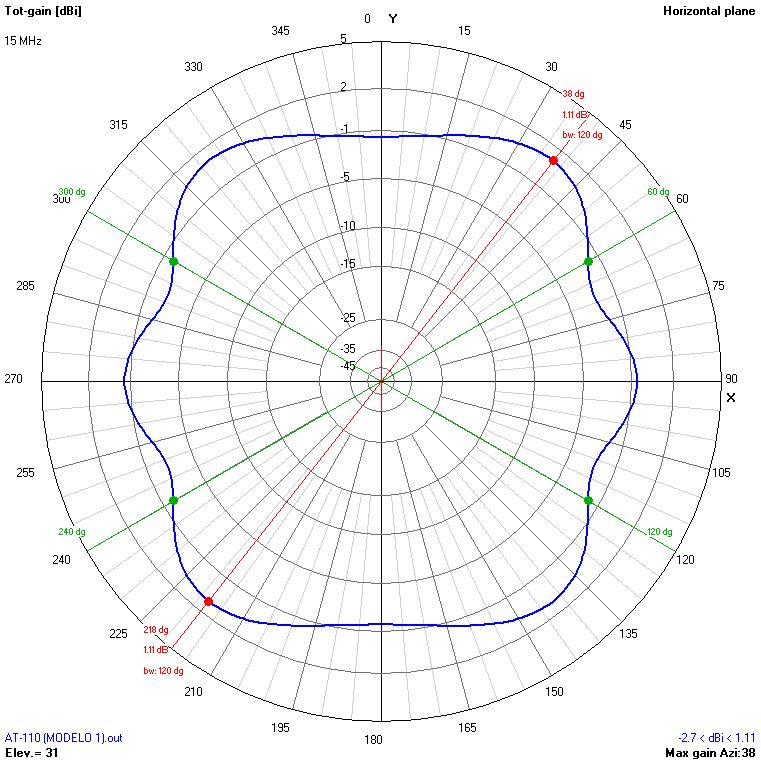

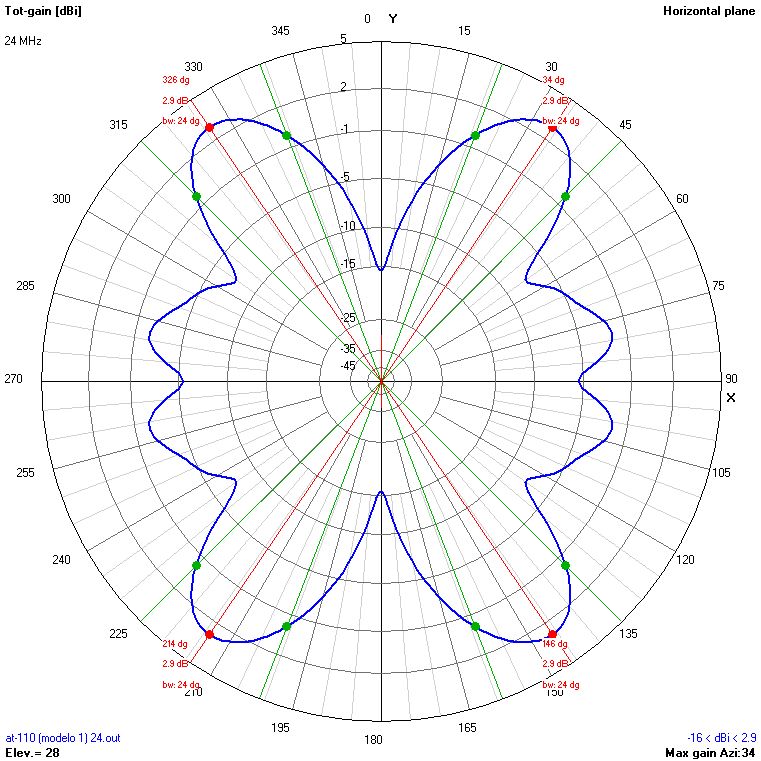

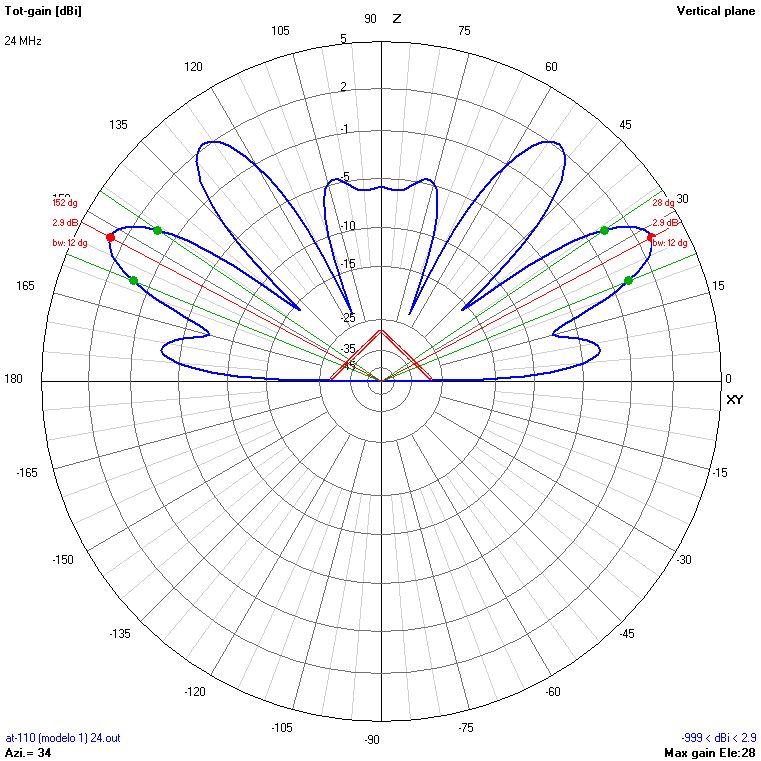

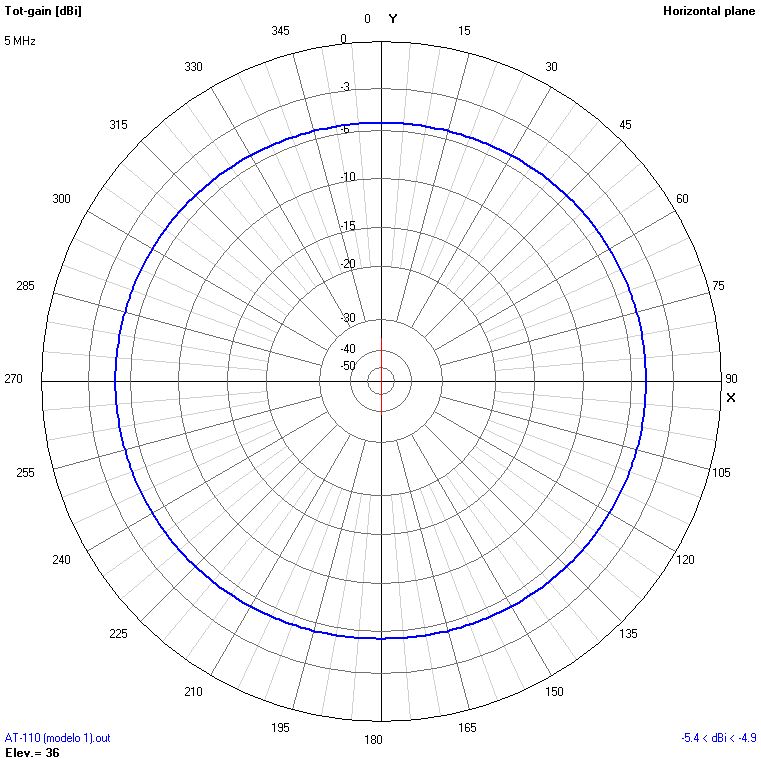

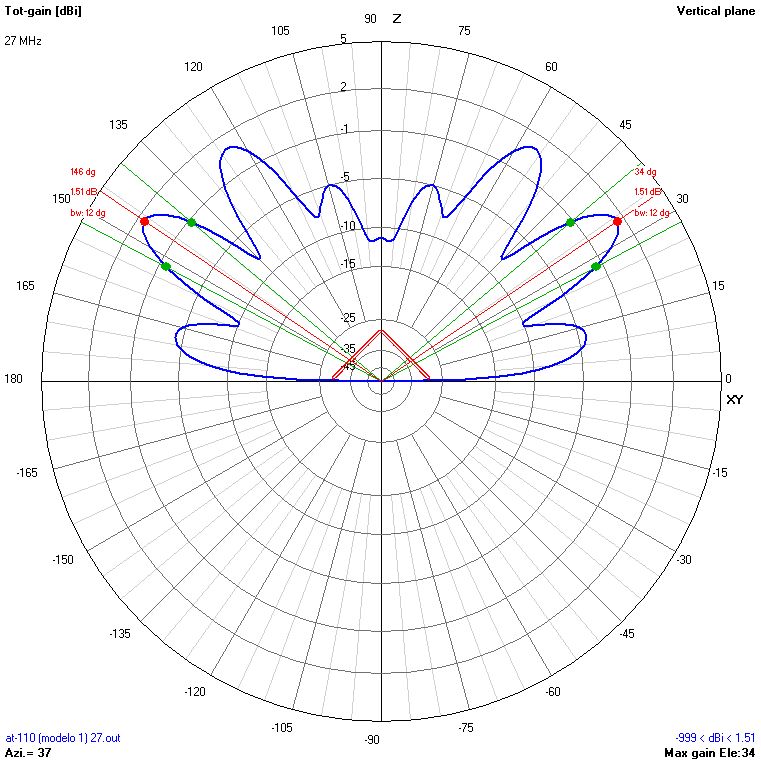

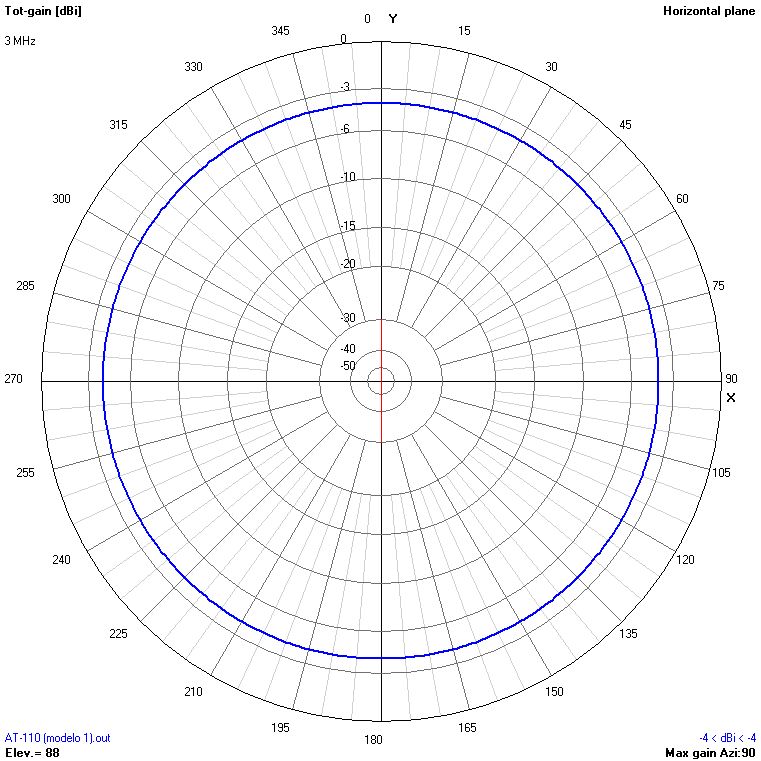

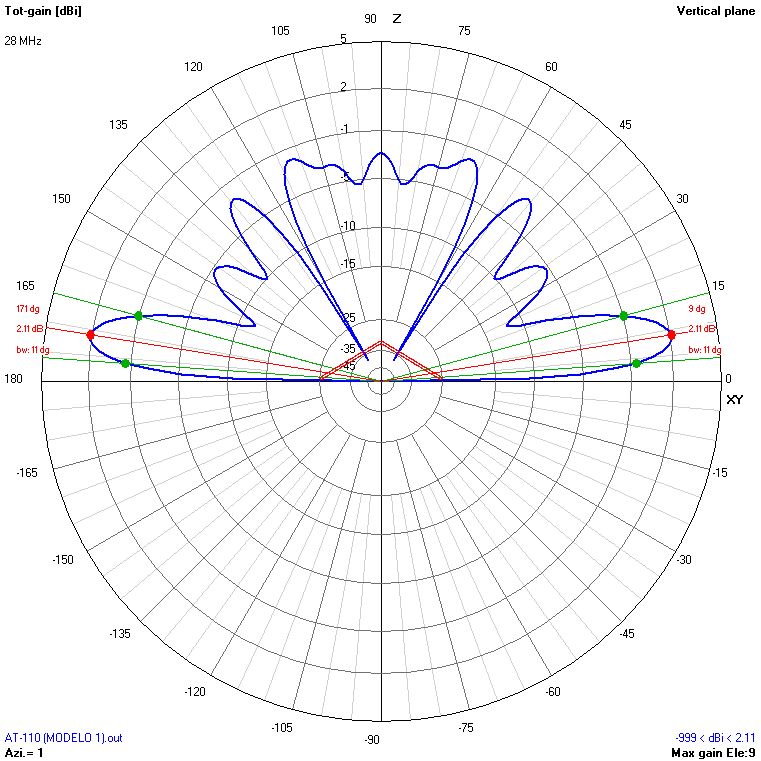

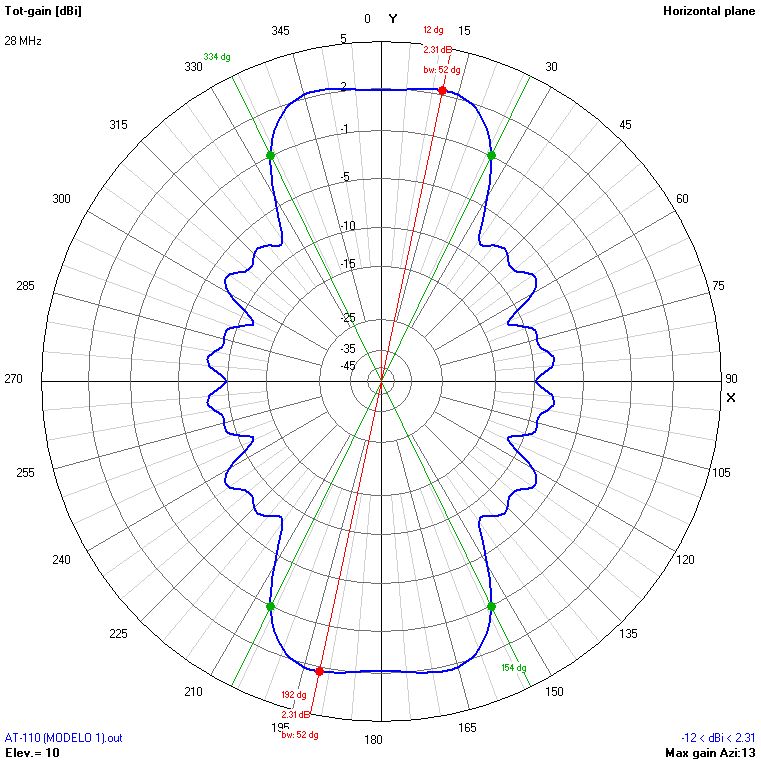

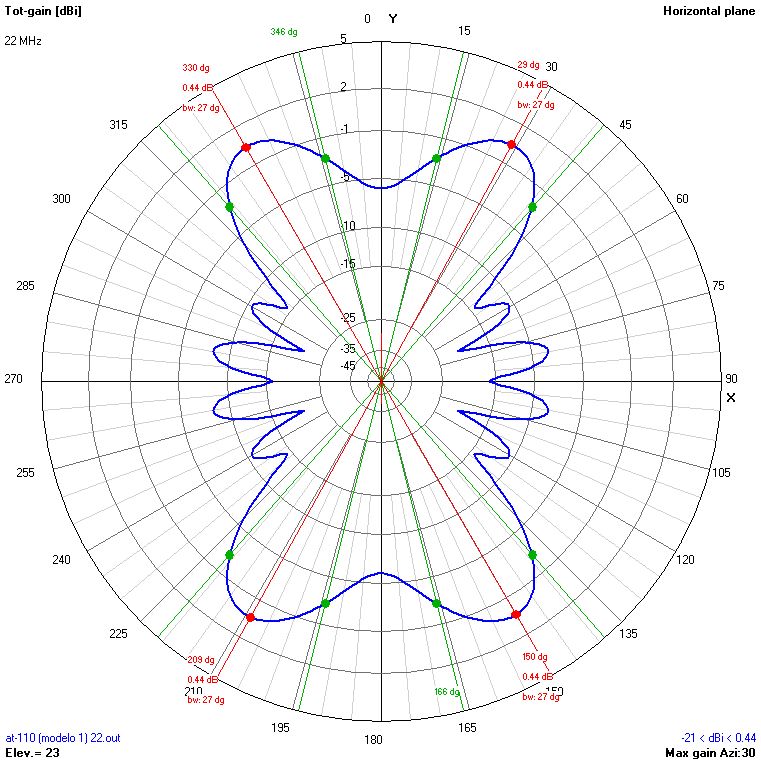

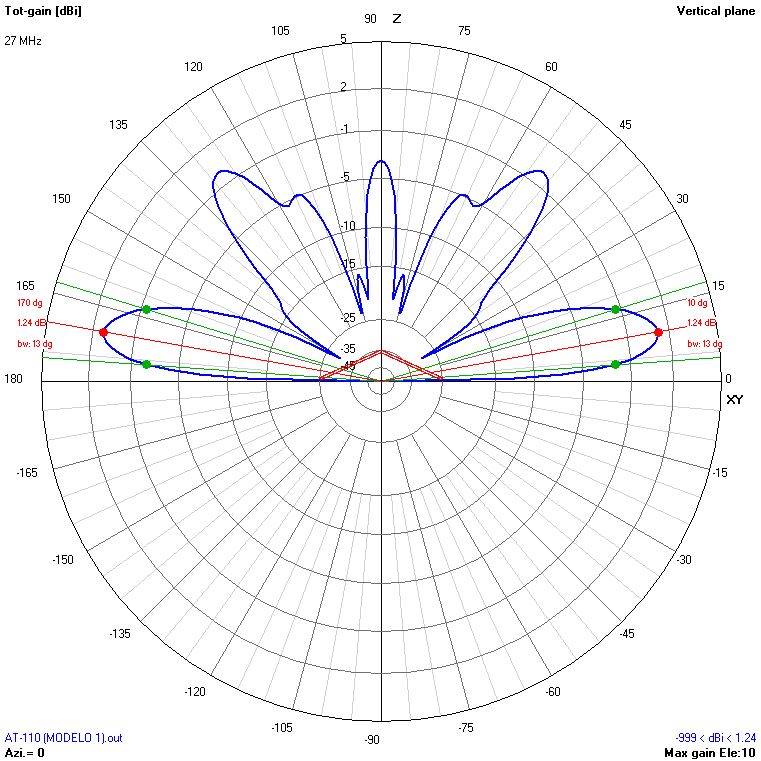

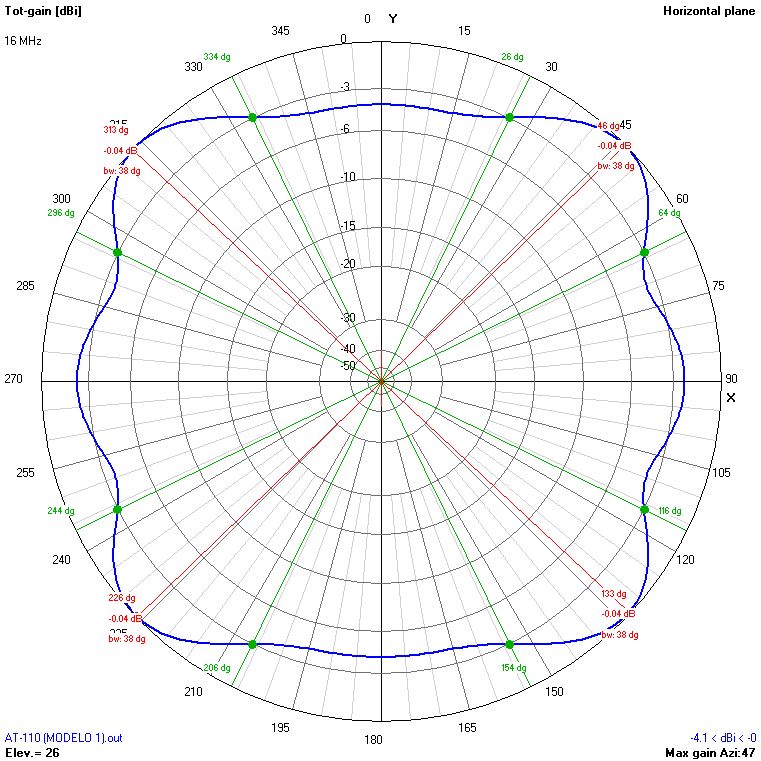

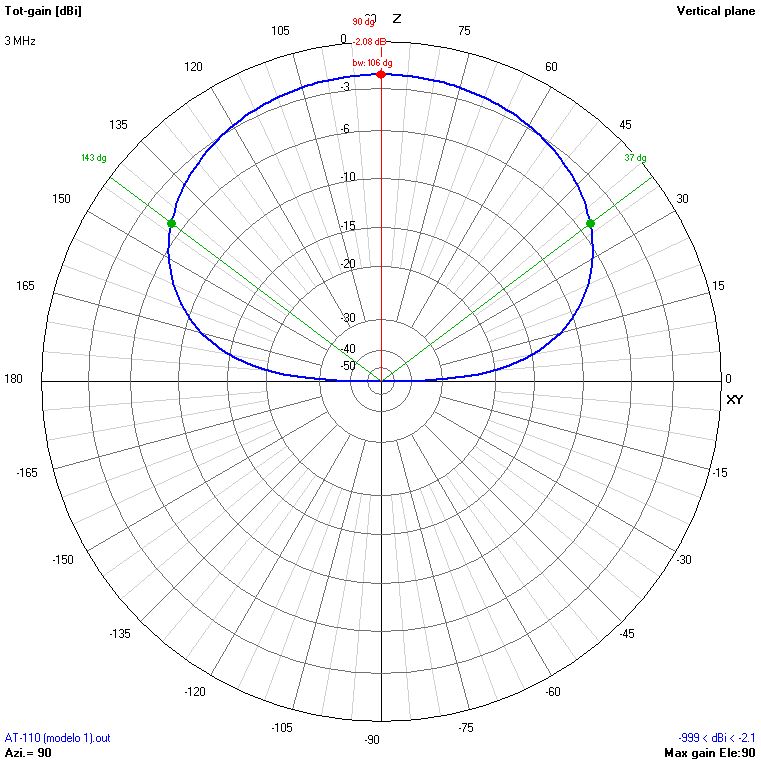

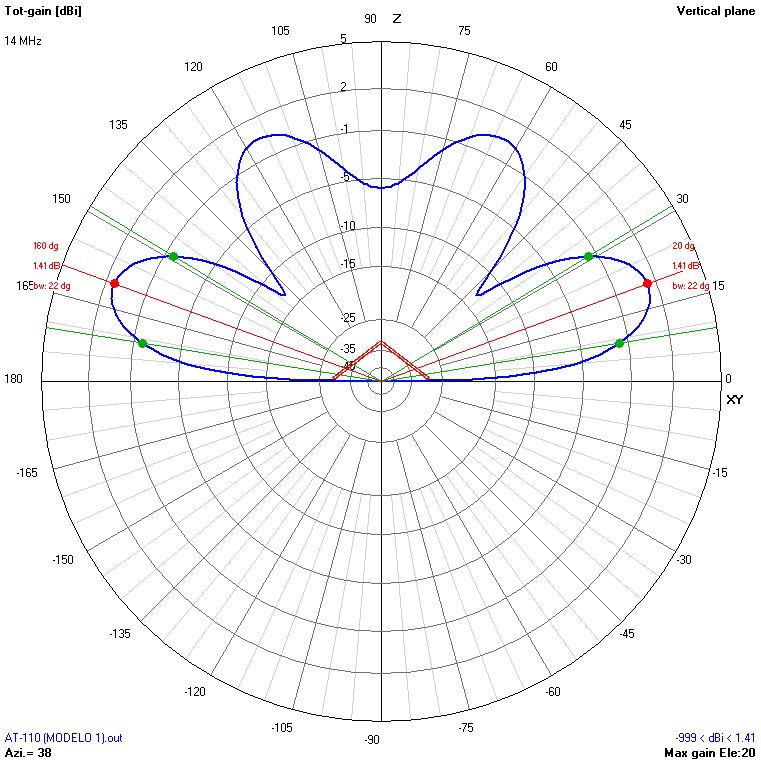

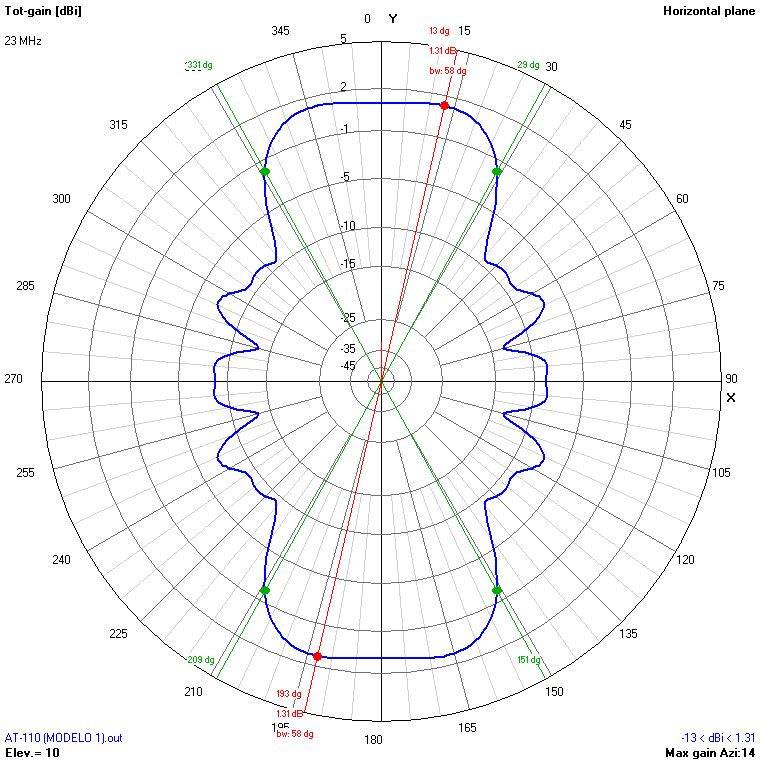

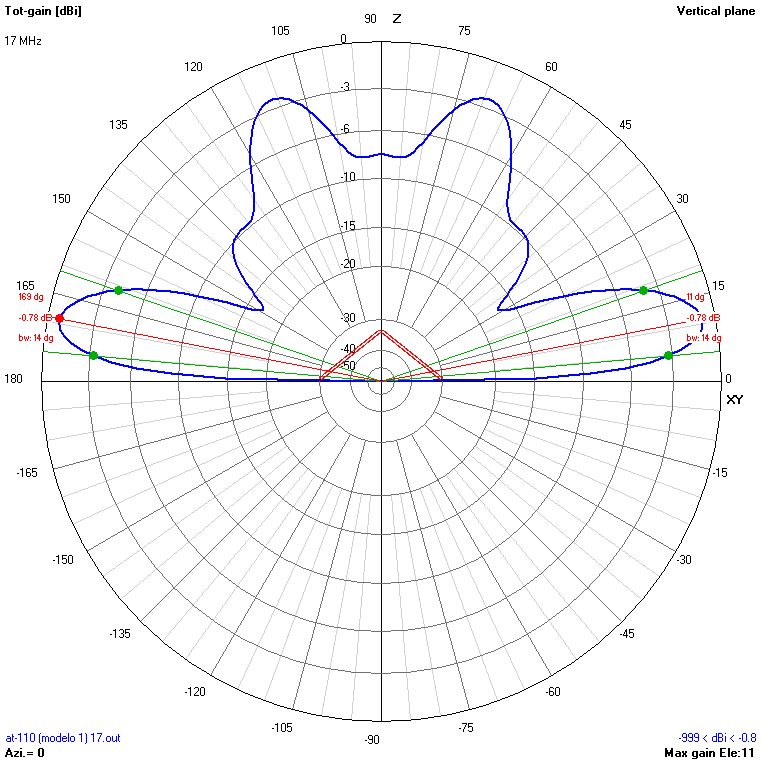

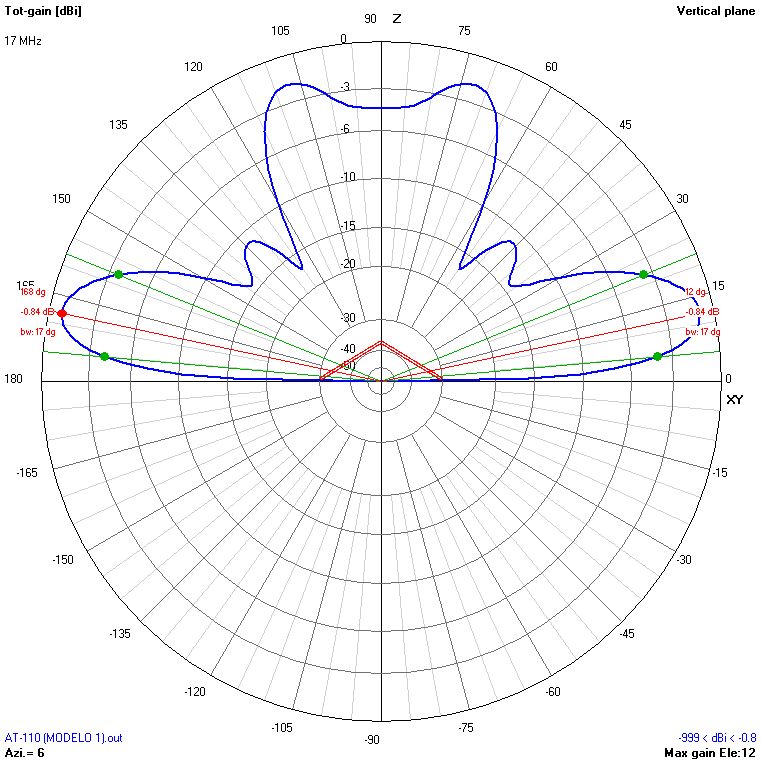

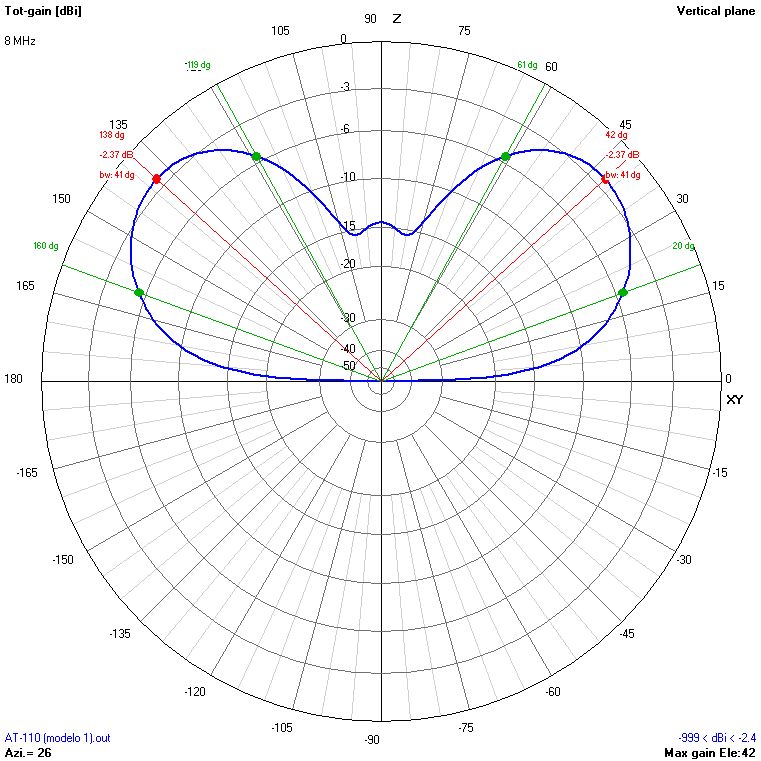

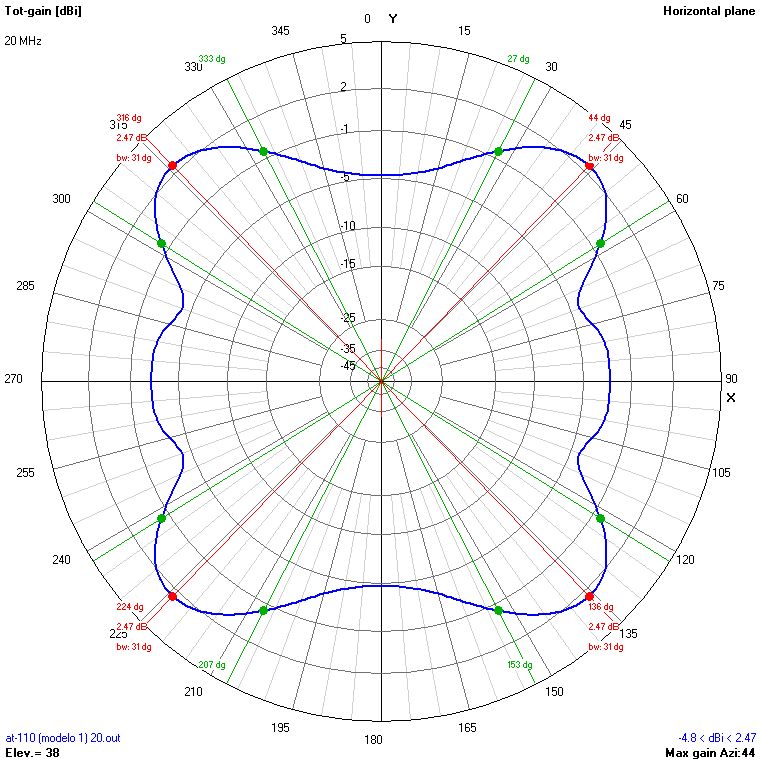

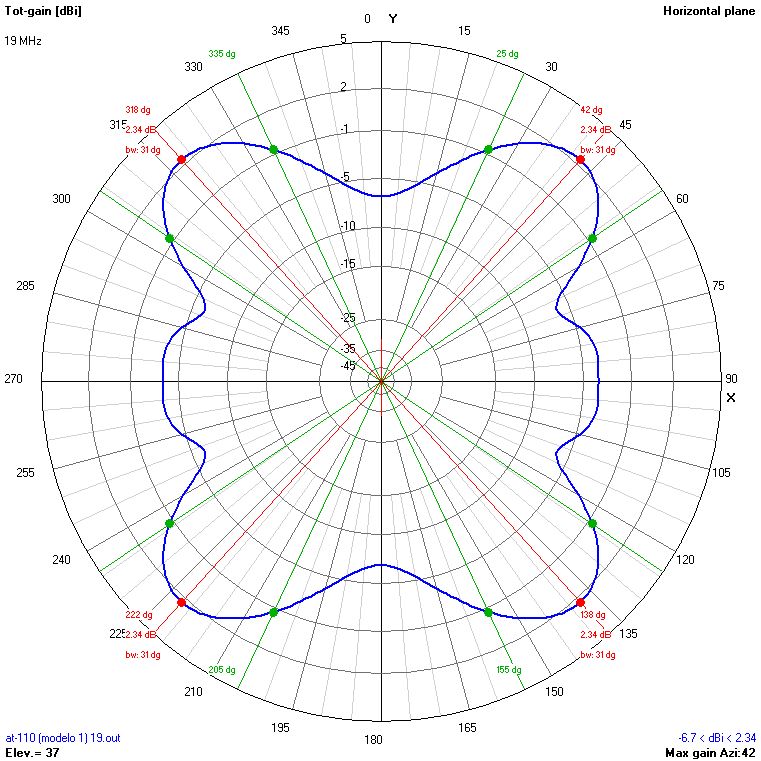

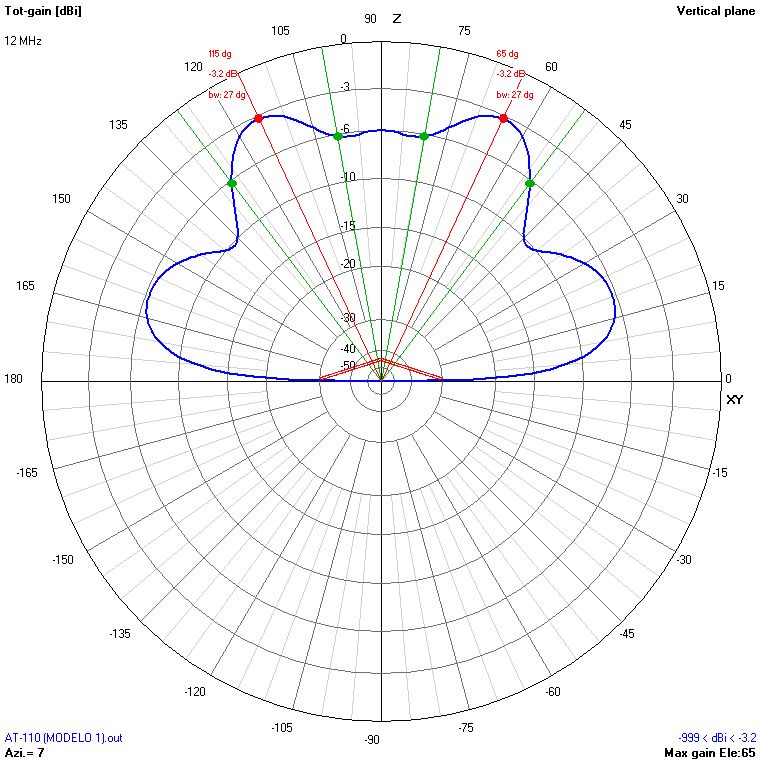

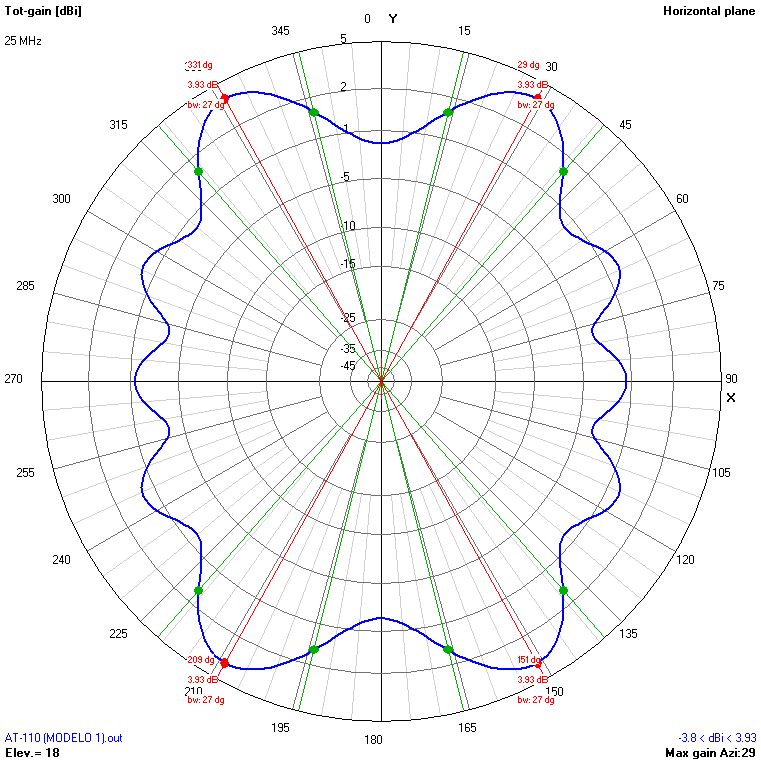

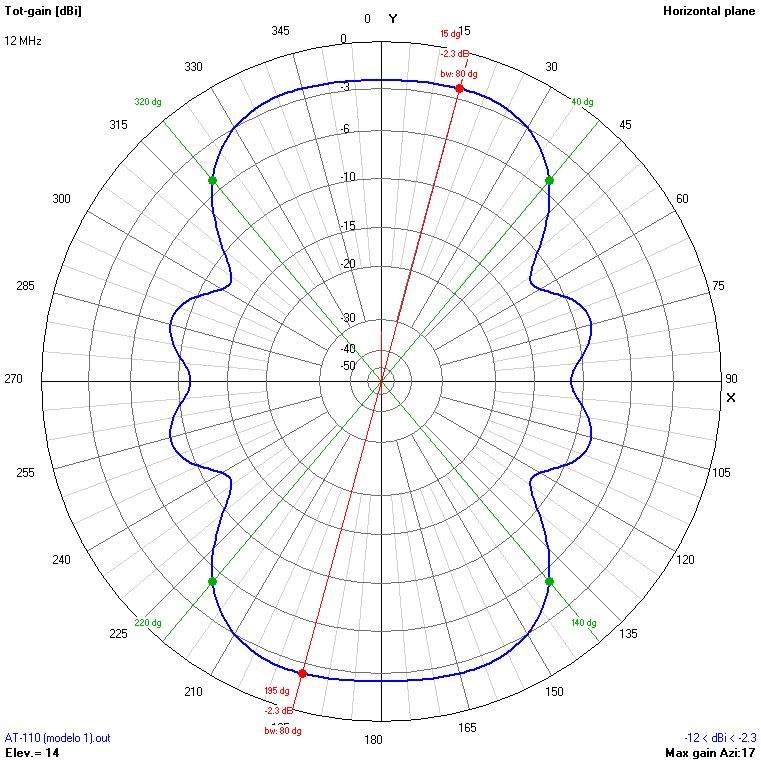

En la tabla 7 se muestran los diagramas de radiación correspondientes a la instalación de la antena sobre mástiles de 9, 12, 15 y 18 metros. Pulse en cada diagrama para verlo a tamaño grande:
Frecuencia (MHz) | HM=9 Alfa=72,32º |
HM=12 Alfa=65,75º |
HM=15 Alfa=58,81º |
HM=18 Alfa=51,31º |
||||
---|---|---|---|---|---|---|---|---|
H | V | H | V | H | V | H | V | |
2 | ||||||||
3 | ||||||||
4 | ||||||||
5 | ||||||||
6 | ||||||||
7 | ||||||||
8 | ||||||||
9 | ||||||||
10 | ||||||||
11 | ||||||||
12 | ||||||||
13 | ||||||||
14 | ||||||||
15 | ||||||||
16 | ||||||||
17 | ||||||||
18 | ||||||||
19 | ||||||||
20 | ||||||||
21 | ||||||||
22 | ||||||||
23 | ||||||||
24 | ||||||||
25 | ||||||||
26 | ||||||||
27 | ||||||||
28 | ||||||||
29 | ||||||||
30 |
Modelo de simulación 1.

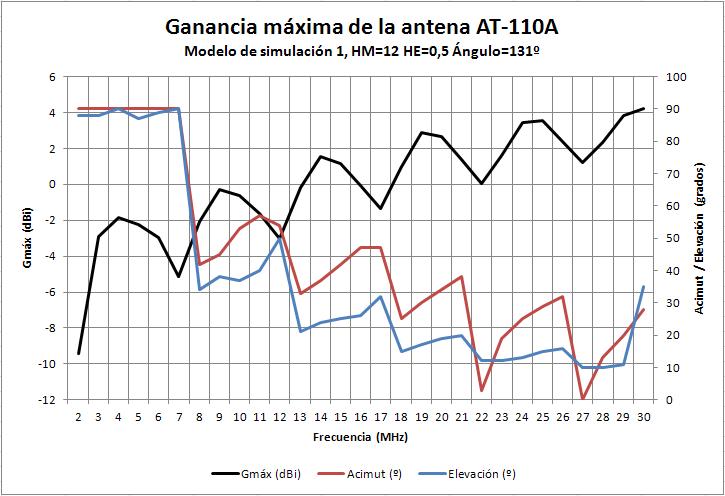

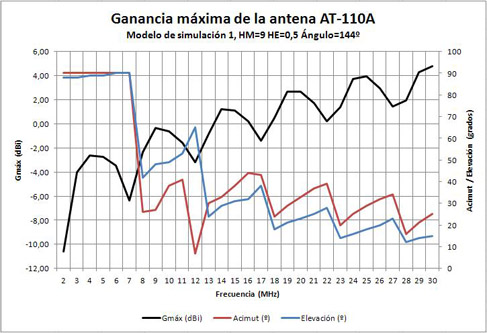

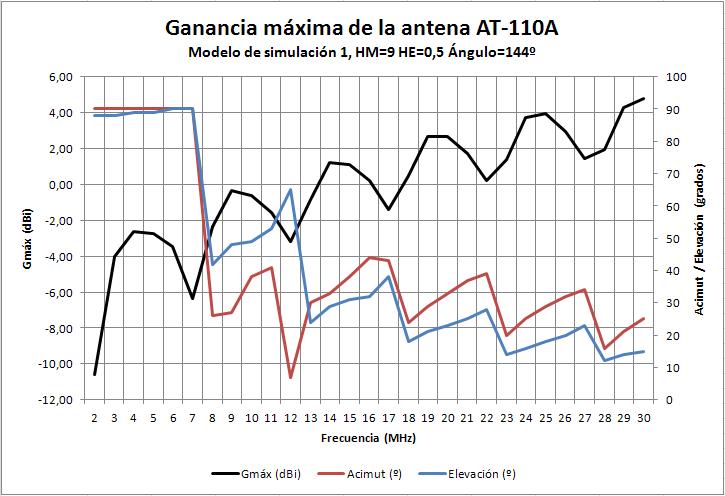

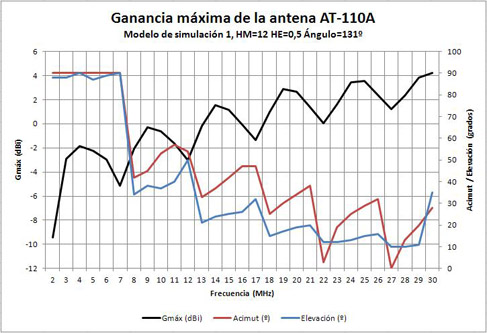

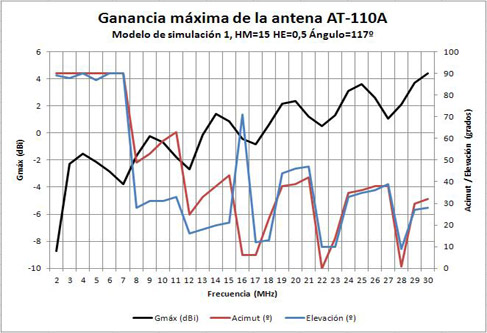

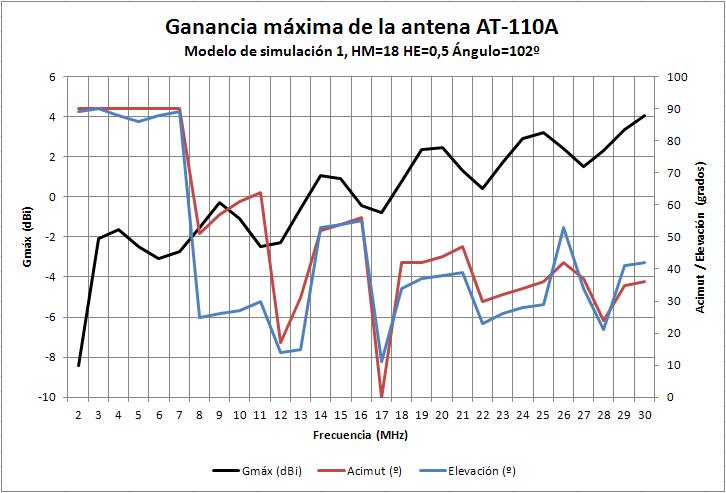

A continuación se muestran las gráficas de ganancia máxima con mástiles de 9, 12, 15 y 18 metros. Pulse en cada imagen para verla a tamaño grande.
Finalmente, en la figura 10 se muestra una comparación de la ganancia máxima entre las cuatro configuraciones de instalación analizadas.
Los resultados se analizan en el apartado 7.
