Atención: modelo provisional en proceso de modificación. Los resultados pueden ser inexactos o contener errores.

**Notas:** Antena en el suelo con mástil de 5 m. Cargas no simuladas.
Tipo	Dipolo multihilo en V invertida
Diseño	Codan Limited (Australia)
Impedancia	50 Ω
Modelado	MMANA-GAL
Banda	2–30 MHz

Descargar fichero de simulaciónCodan_C463.maa

1. Diseño y modelado de la antena.

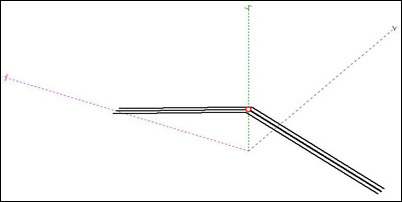

Codan C463 MMANA-GAL model — **Fig. 1.** Antena Codan C463 simulada en MMANA-GAL.

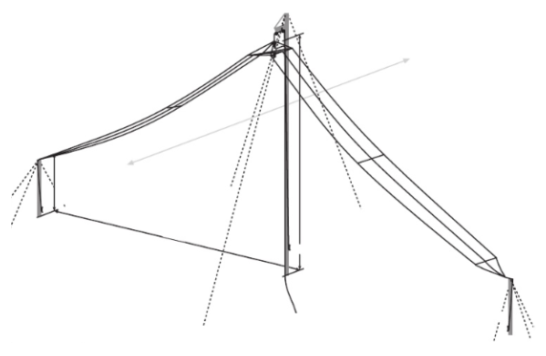

La C463 es un dipolo multihilo (3 hilos) de banda ancha, apto para ALE, con balun y cargas de valor no especificado en la web del fabricante. Puede instalarse horizontalmente (mejor para DX) o en V invertida (mejor para NVIS).

2. Diagramas de radiación.

En este apartado se muestran los resultados de la simulación de la antena con MMANA-GAL, en lo relativo a diagramas de radiación en varias frecuencias de interés.

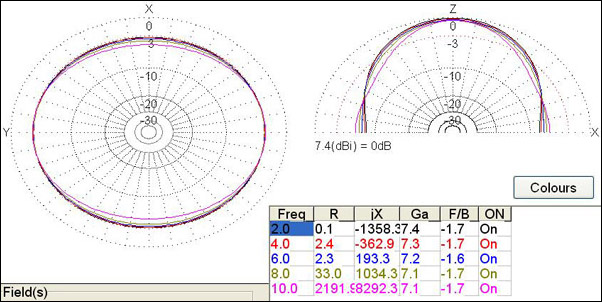

Codan C463 radiation patterns from 2 to 10 MHz — **Fig. 2.** Diagramas de radiación en 2, 4, 6, 8 y 10 MHz.

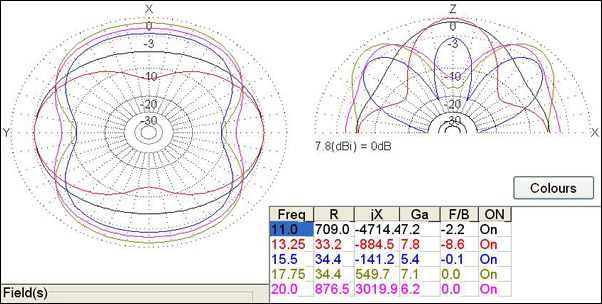

Codan C463 radiation patterns from 11 to 20 MHz — **Fig. 3.** Diagramas de radiación en 11, 13,25, 15,5, 17,75 y 20 MHz.

Comportamiento omnidireccional y apto para NVIS hasta 10 MHz, con ganancia máxima de 7,5 dBi. A partir de 10 MHz el diagrama de radiación se distorsiona y tiene una fuerte dependencia con la frecuencia, por lo que para DX se recomienda la configuración horizontal.
