1. Introducción.

El objetivo de los radiogramas es la transmisión fiable de un mensaje entre un origen y un destino cualesquiera a través de la red de radioaficionados o a través de la REMER, utilizando fonía, comunicaciones digitales o una combinación de ambas.

En las comunicaciones de emergencia, es fundamental que la información que parte de un origen llegue inalterada a su destino, hecho que puede resultar dificil en caso de necesitar retransmisiones entre varias estaciones y por el propio estrés inherente a las operaciones de emergencia.

Los radiogramas permiten que toda la información que se transmite tenga un formato común y reconocido, facilitando de esta forma su retransmisión hasta que llega a su destino.

Este método está siendo utilizado con éxito por la ARRL desde el año 1915 hasta la fecha, denominándose actualmente Sistema Nacional de Tráfico (National Traffic System, NTS).

Su empleo, además, está acorde con el Procedimiento operativo de HF para Emergencias Internacionales de la IARU, aprobado por las tres Regiones IARU.



2. La cadena de retransmisiones.

En el transcurso de una emergencia, puede darse el caso de que uno de los actores, ya sea una víctima o un Servicio de Protección Civil, necesite transmitir un mensaje a un destinatario que no tiene directamente alcanzable a través de los sistemas de telecomunicaciones disponibles, bien porque éstos no tienen cobertura en la zona, porque están saturados o porque han quedado inutilizados.

El Servicio de Radioaficionados o la propia REMER pueden actuar como instrumento de retransmisión de estos mensajes hasta alcanzar a sus destinatarios.

La cadena de retransmisiones empezaría, por tanto, en un originador de un mensaje, que puede ser radioaficionado o no. Cuando el mensaje llega al primer radioaficionado, se elabora el primer radiograma y se va retransmitiendo por radio entre las distintas estaciones de la red hasta alcanzar a una estación que pueda contactar directamente con el destinatario, que realizará la entrega final del mensaje.



3. Formato de radiogramas.

El radiograma diseñado para la REMER se basa en el utilizado por la ARRL.

El radiograma propuesto consta de los siguientes campos:

El contenido de todos los campos descritos hasta ahora se mantendrá inalterado a lo largo de las sucesivas retransmisiones.

En el espacio "Radiograma recibido por" cada estación que haya formado parte de la cadena de retransmisión pondrá sus propios datos. Esta información no ha de retransmitirse hacia el resto de la cadena.



4. Procedimiento de utilización.

El procedimiento de utilización se muestra con el siguiente supuesto práctico.

El Alcalde de la localidad de El Molar, afectada por una emergencia, necesita disponer de 100 mantas para su centro de albergue de evacuados. Quiere solicitar estas 100 mantas a la Delegación del Gobierno en Madrid, pero las comunicaciones telefónicas están interrumpidas y ha de recurrir a los radioaficionados que están desplegados en la zona.

La cadena que se formará para la entrega del mensaje se muestra en la figura 1.



Fig.1. Ejemplo de cadena de retransmisiones



El Alcalde contacta verbalmente con el radioaficionado 28T1, explicando sus necesidades y facilitando el mensaje a transmitir, que 28T1 copia en su tarjeta de radiograma.

Inmediatamente, 28T1 contacta por radio con 28T08, siguiente radioaficionado de la cadena establecida hasta la Delegación del Gobierno:

- 28T1: 28T08 de 28T1.
- 28T08: Adelante 28T1.
- 28T1: Necesito transmitir un radiograma, indíqueme cuando esté listo.
- 28T08: 28T08 listo para copiar.
- 28T1: Mensaje número 004 comienza
Prioridad servicio
Estación origen 28T1
Lugar origen El Molar
Hora salida 2 de septiembre a las 22:30EA
Originario Alcalde de El Molar
Destinatario Delegado del Gobierno en Madrid
Texto del mensaje, se precisan cien mantas para el centro
de acogida municipal.
Fin del mensaje 004, confirme recepción.

- 28T08: 28T08 ha recibido y copiado el mensaje 004.

En este punto, 28T08 habrá copiado los datos en su propio radiograma.

El procedimiento se repetiría entre 28T08 y 28O3, que a su vez copiará el mensaje en su propio radiograma y puede entregarlo en mano o por teléfono al Jefe del dispositivo que esté trabajando con el Delegado del Gobierno.

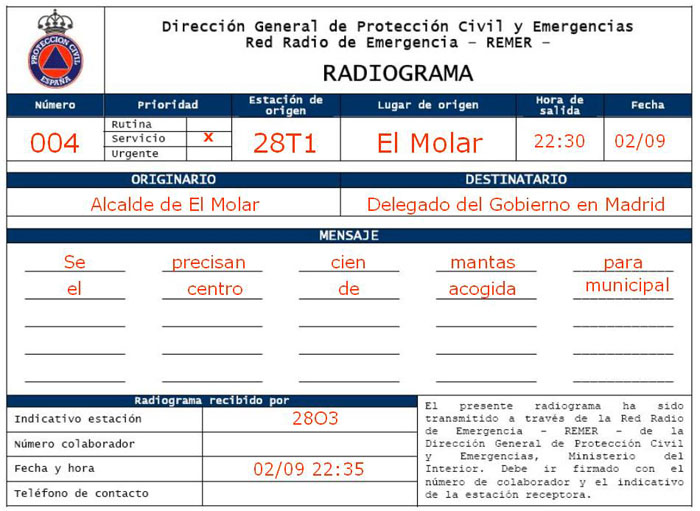

El radiograma entregado tendría el aspecto indicado en la figura 2.



Fig.2. Ejemplo de radiograma cumplimentado



En este punto, resulta de interés confirmar la recepción del mensaje en el sentido inverso de la cadena. Para ello, 28O3 contactaría con 28T08 informándole de que "el mensaje 004 ha sido entregado en destino" y así sucesivamente hasta llegar al originario del mensaje.

Se requiere, por tanto, que todas las estaciones que vayan a formar parte de una cadena dispongan de radiogramas impresos, listos para ser cumplimentados.

Los radiogramas permiten además planificar ejercicios y simulacros radio de forma muy sencilla y sin necesidad de desplazar efectivos de campo.



5. Comunicaciones digitales.

Para el caso de utilizar comunicaciones digitales en la retransmisión de radiogramas, conviene emplear un formato de radiograma de tamaño reducido, para no consumir demasiado ancho de banda y ralentizar las transmisiones.

Puede utilizarse el siguiente formato en texto plano:

---------------------------------------------------------------------------------
RADIOGRAMA REMER DGPCE

Número:
Prioridad: R/S/U (borrar lo que no proceda)

Estación origen:
Fecha salida:
Hora salida:

Lugar origen:
Originario:

Destinatario:

Texto:


FIN DEL MENSAJE
---------------------------------------------------------------------------------



6. Enlaces de interés.

Formularios de la American Radio Relay League (ARRL)
ARES/RACES National Traffic System, NTS (ppt)
