Resumen
Simulación con MMANA-GAL de un monopolo vertical de 1/4 de longitud de onda diseñado para una frecuencia central de 146 MHz. Se muestran los resultados relativos a relación de onda estacionaria, diagrama de radiación e impedancia de entrada de la antena.
Artículo publicado originalmente el 10/12/2009.
| Tipo | Monopolo |
|---|---|
| Diseño | REMER |
| Impedancia | 58 + j17 Ω |
| Modelado | MMANA-GAL |
| Banda | 2 metros |
| Notas | 4 radiales dispuestos a 45 grados. Simulación a 7 metros sobre tierra perfecta. |
1. Diseño de la antena

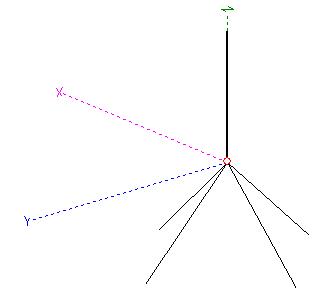

La antena está formada por un monopolo de longitud igual a 1/4 de onda de la longitud de onda correspondiente a la frecuencia de trabajo (146 MHz) y un plano de tierra formado por 4 radiales dispuestos a 90 grados entre sí e inclinados 45 grados respecto al monopolo.
2. Relación de onda estacionaria (ROE)

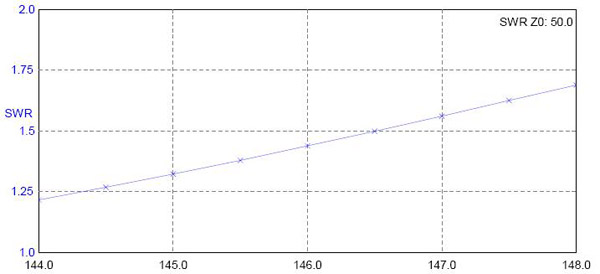

En la fig.3 se muestran los cálculos de ROE para una impedancia característica de 50 ohmios. Para la frecuencia central (146 MHz) se tiene una ROE de 1,4.
3. Diagrama de radiación

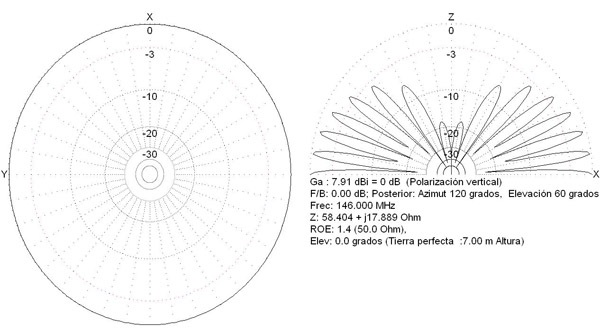

En la fig.4 se muestra el diagrama de radiación resultante de la simulación. La antena es omnidireccional y presenta una ganancia de 7,91 dBi.
4. Impedancia de entrada

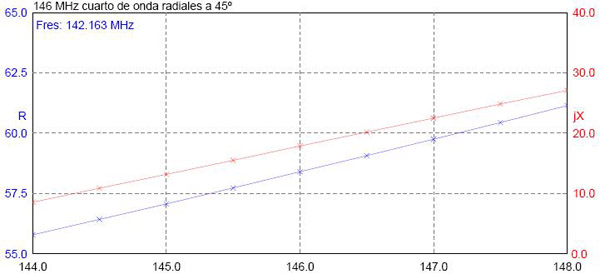

En la fig.5 se muestra la impedancia de entrada de la antena, calculada con MMANA-GAL, entre 144 MHz y 148 MHz. En la frecuencia central de diseño (146 MHz) la impedancia de entrada de la antena es de 58 + j17 ohmios.
