9. Tabla de rumbos.
La tabla de rumbos contiene el listado de países y estaciones almacenados en el atlas del programa, junto al rumbo necesario para orientar una antena directiva hacia ese país o estación desde una ubicación de referencia. Para conocer la forma de gestionar el atlas, consulte el apartado 8.
En la pantalla principal, seleccione el menú "Atlas → Print Great Circle Bearings". Aparecerá una ventana como la de la figura 21.
Fig.21. Configuración de la tabla de rumbos
Rellene los siguientes datos:
-
"Name" (Nombre): Introduzca el texto que aparecerá en la etiqueta "From" (Desde) en el encabezado de la tabla.
-
"Latitude" (latitud): Introduzca la latitud de la ubicación desde la que se calcularán los rumbos.
-
"Longitude" (longitud): Introduzca la longitud de la ubicación desde la que se calcularán los rumbos.
-
"Minimum Font Size" (Tamaño mínimo de fuente): Especifique un tamaño de fuente de entre 6 y 12 puntos para la tabla que se imprimirá (el tamaño de letra en los periódicos suele ser de 8 puntos). Si se puede utilizar un tamaño de fuente mayor que el especificado sin que se incremente el número de páginas, dicho tamaño se seleccionará automáticamente. Por tanto, el tamaño de fuente que especifique es un mínimo.
-
"Print Table Alphabetically by" (Imprimir tabla alfabéticamente por): Puede seleccionar que la tabla se imprima ordenando alfabéticamente los rumbos por prefijos ("Prefix") o por nombres ("Names").
Finalmente, pulse el botón "Print" para imprimir la tabla o el botón "Cancel" para cancelar.
La tabla tendrá el aspecto que se indica en la figura 22.

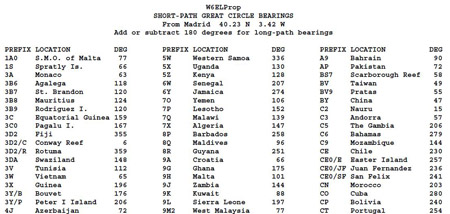

Fig.22. Ejemplo de tabla de rumbos
Para cada entrada del atlas, se muestra el prefijo (Prefix), el nombre de la localización (Location) y el rumbo en grados (Deg) hacia esa localización desde la ubicación de referencia.
|
